本技術涉及鋼結構步梯領域，具體是一種具有防滑型踏步的步梯。

背景技術：

1、在工廠廠區內，基于各個儲罐、反應罐的體量都非常龐大，必要配備用于上下檢修和取樣等操作的步梯，例如儲罐周側的旋梯等，且在裝車卸車等操作環節，為了便于人員上下，業務要配備平臺步梯，方便進行作業。故在廠區的正常生產中，方方面面都需要步梯的配合，故步梯在高頻試用下，其安全性就尤為重要。特別是在潮濕、油污等條件下作業，更需要增加對應的措施。

技術實現思路

1、本實用新型的目的在于提供一種具有防滑型踏步的步梯，它具有增強防滑的功能，且能防止積水積油，便于更換易損組件。

2、本實用新型為實現上述目的，通過以下技術方案實現：

3、一種具有防滑型踏步的步梯，包括位于兩側的梯梁，所述梯梁上固定有扶手，所述梯梁之間設有沿梯梁延伸方向等間距固定的踏步機構，

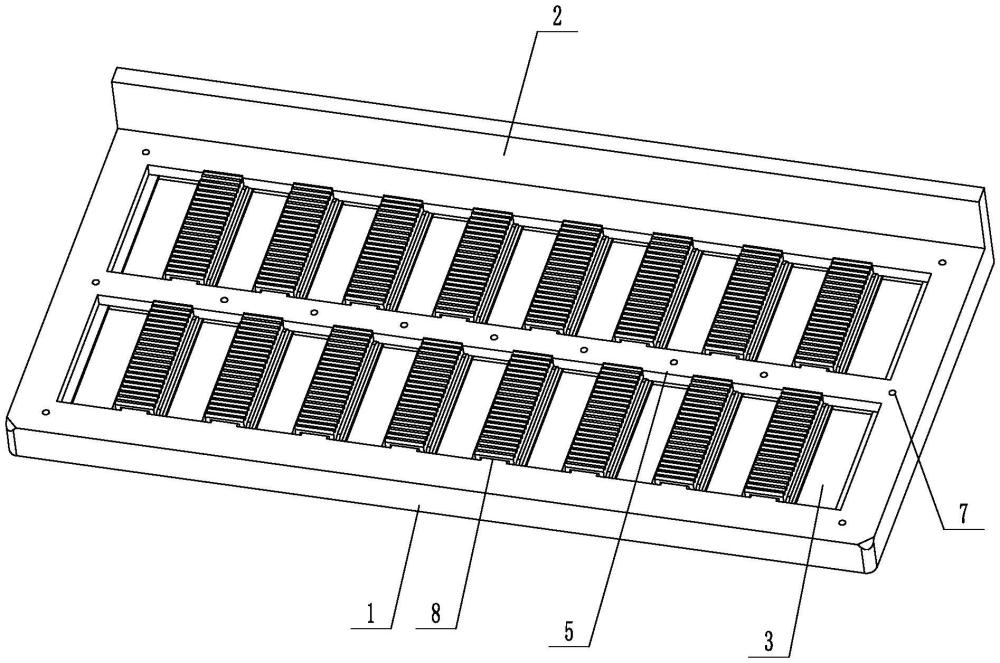

4、所述踏步機構包括矩形的踏板，所述踏板的兩端分別與梯梁固定連接，所述踏板靠近梯梁向上傾斜的一側設有條形的梯臺，所述踏板矩陣分布有將其上下貫穿的貫穿孔，所述貫穿孔為長度方向與踏板寬度方向一致的矩形孔，相鄰排貫穿孔之間構成與踏板長度方向一致的橫梁，同一排相鄰的貫穿孔之間構成連接梁板，所述連接梁板上設有與其可拆卸安裝的防滑墊，所述防滑墊的頂面上設有橫向延伸的凸齒，所述凸齒之間構成齒槽，所述齒槽為通槽且兩端分別貫穿與貫穿孔相鄰的防滑墊的兩側。

5、所述凸齒的截面為楔形，所述凸齒的頂側向梯臺方向傾斜，即所述凸齒靠近梯臺的一側端面為豎直面，且凸齒遠離梯臺的一側端面為傾斜面。

6、所述防滑墊包括大小與連接梁板相適應的墊體，所述凸齒位于墊體的頂面，所述墊體的底面設有與連接梁板相適應的插槽，所述插槽為將防滑墊沿其長度方向貫穿的通槽，所述插槽槽壁底側側邊的兩端分別對稱的設有限位塊，所述限位塊為矩形，所述踏板的底面上設有與其大小相適應的固定框，所述固定框通過連接件與踏板固定連接，所述固定框對應橫梁位置設有條板，所述條板頂面的兩側分別設有與限位塊相對應的定位槽，所述固定框頂面的里側也設有與限位塊相對應的定位槽。

7、所述固定框為一體成型的塑料件或金屬件，所述防滑墊為一體成型的橡膠件。

8、所述插槽槽壁的底側設有向槽內水平延伸的擋條，所述擋條的頂面與連接梁板底面的兩側相接觸，所述條板的兩側對應連接梁板位置分別設有檔框，所述檔框包括兩根并列設置的框條，所述框條的頂側位于墊體高度的一半，所述框條的里側端面的距離與墊體的寬度相適應。

9、所述框條的截面采用l型，所述框條的頂側的兩端采用弧形倒角結構。

10、所述貫穿孔設置為兩排，所述橫梁設置在踏板的中部，所述條板設置在固定框的中部，所述條板及橫梁之間通過螺栓貫穿并加強固定。

11、所述踏板底面的周側設有支撐筋，所述支撐筋為與踏板大小對應的金屬框。

12、所述固定框及條板上分別設有安裝孔，所述踏板上對應安裝孔的位置也設有預留孔，所述安裝孔內配合有螺栓。

13、對比現有技術，本實用新型的有益效果在于：

14、本步梯通過合理的結構和形狀，實現減重、省料、排水的效果，避免在雨天、油污、沖刷等情況下快速的排水，并且在踏面上具有防滑結構，防滑墊便于拆卸更換，作為易損易耗組件，一旦失去防滑功能或者殘損，就及時的單獨更換，節約運維成本，且保持防滑效果。

技術特征：

1.一種具有防滑型踏步的步梯，包括位于兩側的梯梁，所述梯梁上固定有扶手，所述梯梁之間設有沿梯梁延伸方向等間距固定的踏步機構，所述踏步機構包括矩形的踏板，所述踏板的兩端分別與梯梁固定連接，其特征在于，所述踏板靠近梯梁向上傾斜的一側設有條形的梯臺，所述踏板矩陣分布有將其上下貫穿的貫穿孔，所述貫穿孔為長度方向與踏板寬度方向一致的矩形孔，相鄰排貫穿孔之間構成與踏板長度方向一致的橫梁，同一排相鄰的貫穿孔之間構成連接梁板，所述連接梁板上設有與其可拆卸安裝的防滑墊，所述防滑墊的頂面上設有橫向延伸的凸齒，所述凸齒之間構成齒槽，所述齒槽為通槽且兩端分別貫穿與貫穿孔相鄰的防滑墊的兩側。

2.根據權利要求1所述一種具有防滑型踏步的步梯，其特征在于，所述凸齒的截面為楔形，所述凸齒的頂側向梯臺方向傾斜，即所述凸齒靠近梯臺的一側端面為豎直面，且凸齒遠離梯臺的一側端面為傾斜面。

3.根據權利要求1所述一種具有防滑型踏步的步梯，其特征在于，所述防滑墊包括大小與連接梁板相適應的墊體，所述凸齒位于墊體的頂面，所述墊體的底面設有與連接梁板相適應的插槽，所述插槽為將防滑墊沿其長度方向貫穿的通槽，所述插槽槽壁底側側邊的兩端分別對稱的設有限位塊，所述限位塊為矩形，所述踏板的底面上設有與其大小相適應的固定框，所述固定框通過連接件與踏板固定連接，所述固定框對應橫梁位置設有條板，所述條板頂面的兩側分別設有與限位塊相對應的定位槽，所述固定框頂面的里側也設有與限位塊相對應的定位槽。

4.根據權利要求3所述一種具有防滑型踏步的步梯，其特征在于，所述固定框為一體成型的塑料件或金屬件，所述防滑墊為一體成型的橡膠件。

5.根據權利要求3所述一種具有防滑型踏步的步梯，其特征在于，所述插槽槽壁的底側設有向槽內水平延伸的擋條，所述擋條的頂面與連接梁板底面的兩側相接觸，所述條板的兩側對應連接梁板位置分別設有檔框，所述檔框包括兩根并列設置的框條，所述框條的頂側位于墊體高度的一半，所述框條的里側端面的距離與墊體的寬度相適應。

6.根據權利要求5所述一種具有防滑型踏步的步梯，其特征在于，所述框條的截面采用l型，所述框條的頂側的兩端采用弧形倒角結構。

7.根據權利要求3所述一種具有防滑型踏步的步梯，其特征在于，所述貫穿孔設置為兩排，所述橫梁設置在踏板的中部，所述條板設置在固定框的中部，所述條板及橫梁之間通過螺栓貫穿并加強固定。

8.根據權利要求1所述一種具有防滑型踏步的步梯，其特征在于，所述踏板底面的周側設有支撐筋，所述支撐筋為與踏板大小對應的金屬框。

9.根據權利要求3所述一種具有防滑型踏步的步梯，其特征在于，所述固定框及條板上分別設有安裝孔，所述踏板上對應安裝孔的位置也設有預留孔，所述安裝孔內配合有螺栓。

技術總結
本技術公開了一種具有防滑型踏步的步梯，主要涉及鋼結構步梯領域。包括位于兩側的梯梁，梯梁之間設有沿梯梁延伸方向等間距固定的踏步機構，踏步機構包括矩形的踏板，踏板靠近梯梁向上傾斜的一側設有條形的梯臺，踏板矩陣分布有將其上下貫穿的貫穿孔，相鄰排貫穿孔之間構成與踏板長度方向一致的橫梁，同一排相鄰的貫穿孔之間構成連接梁板，連接梁板上設有與其可拆卸安裝的防滑墊，所述防滑墊的頂面上設有橫向延伸的凸齒，所述凸齒之間構成齒槽，所述齒槽為通槽且兩端分別貫穿與貫穿孔相鄰的防滑墊的兩側。本技術的有益效果在于：具有增強防滑的功能，且能防止積水積油，便于更換易損組件。

技術研發人員：劉楠,劉清,王勇,李維廣,宋強
受保護的技術使用者：天津一泓新能源科技有限公司
技術研發日：20240711
技術公布日：2025/4/24
