本技術涉及剪力墻模板加固件，具體地說是一種剪力墻模板加固件用轉向連接頭。

背景技術：

1、剪力墻，又稱抗風墻、抗震墻或結構墻，是房屋或構筑物中主要承受風荷載或地震作用引起的水平荷載和豎向荷載(重力)的墻體，其主要作用是防止結構剪切(受剪)破壞。剪力墻一般用鋼筋混凝土做成，具有較高的強度和剛度，是現代建筑中重要的承重和抗震構件。

2、在進行剪力墻澆筑成型之前，一般需要利用建筑模板進行澆筑腔的搭接，建筑模板一般是利用相應的支撐構件實現支撐定位，授權公告號為cn215168014u的中國實用新型專利公開了一種剪力墻模板支撐件及支撐裝置，在該公開技術方案中，剪力墻模板支撐件包括兩個上下平行固定連接的第一加固梁和第二加固梁，同時在第一加固梁和第二加固梁一側端部固定有插接部，在上述公開方案中，第一加固梁和第二加固梁實際構成一直線型加固件，插接部與該直線型加固件實現固定連接，在實際應用中，雖然利用該支撐件可實現剪力墻90度轉向處陽角和陰角模板的轉向加固支撐，但是，在進行橫向水平加固位置，因插接部的存在導致兩個該支撐件無法實現快速直接連接，繼而導致該支撐件中的直線型加固件無法順利在橫向水平加固位置得到應用，因此，如何使得上述直線型加固件既可以在剪力墻90度轉向處的陰角和陽角位置加固使用也可以在單純的橫向水平加固位置使用是一個亟待解決的問題。

技術實現思路

1、本實用新型的目的在于提供一種剪力墻模板加固件用轉向連接頭，該轉向連接頭能夠與直線型加固件進行組合和分離，從而使得直線型加固件既可在橫向水平加固位置使用也可以在剪力墻90度轉向處陽角和陰角處使用，提高了直線型加固件的使用用途，直線型加固件使用用途多，利于減少其儲備數量，從而可有效降低模板支撐施工成本。

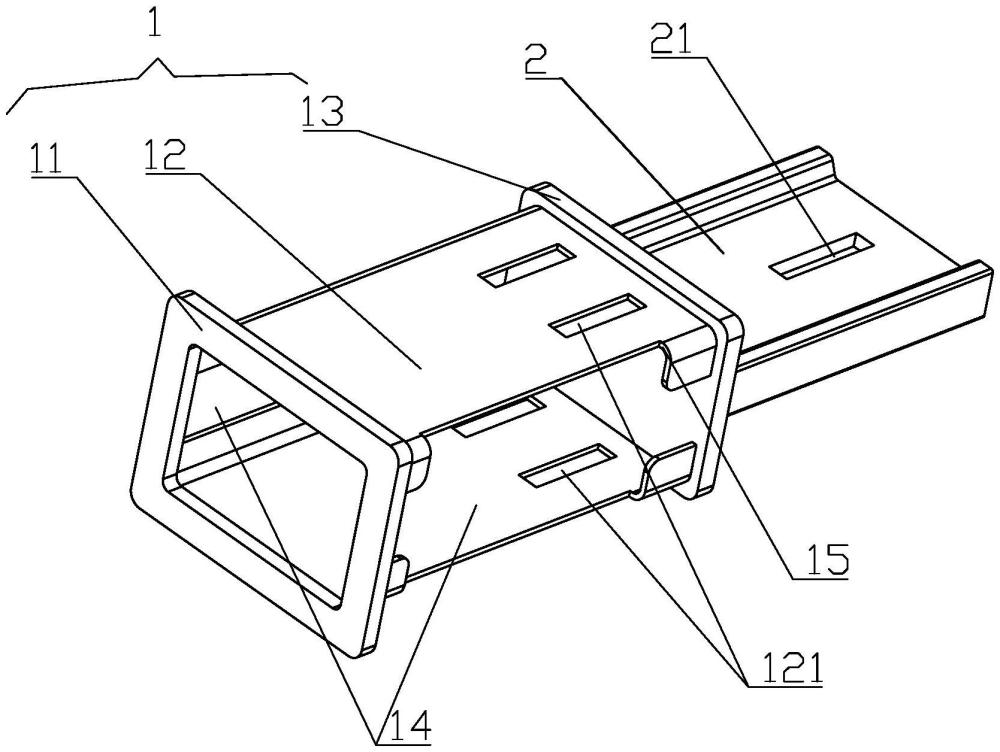

2、本實用新型解決其技術問題所采取的技術方案是：一種剪力墻模板加固件用轉向連接頭，包括對接套筒、插接板，所述插接板固定設置在所述對接套筒一端部，在所述對接套筒上設置有若干上下貫穿所述對接套筒的第一限位孔，在所述插接板上設置一上下貫穿所述插接板的第二限位孔。

3、優選地，所述對接套筒包括前中空方形框、中套管、后固定板，所述前中空方形框、中套管和后固定板依次由前到后固定連接，所述中套管和后固定板均呈方形結構。

4、進一步地，在所述中套管上設置有兩個左右并排分布的所述第一限位孔，所述第一限位孔的長度方向沿著所述中套管的長度方向分布，所述第二限位孔的長度方向與所述第一限位孔的長度方向相同。

5、進一步地，在所述中套管上設置一左右貫穿所述中套管的第一插接槽。

6、進一步地，在所述中套管的左側壁或右側壁上設置一上下貫穿所述中套管的次背楞卡槽。

7、進一步地，所述后固定板與所述插接板為一體式鑄造件。

8、進一步地，所述插接板的縱向截面呈工字鋼形或c型鋼形或長方形。

9、本實用新型的有益效果是：本實用新型結構簡單，加工制造便利；利用對接套筒可順利實現本實用新型與現有的直線型加固件的組合，從而便于使得現有的直線型加固件可以在剪力墻90度轉向處用于實現對模板的加固支撐，繼而提高了直線型加固件的使用用途；直線型加固件與對接套筒連接時，利用斜鐵直接插入第一限位孔及直線型加固件上的對應插孔內繼而實現兩者的限位連接，該連接操作方式結構簡單高效；當插接板插入到直線型加固件對應的插槽內后，第二限位孔部分裸露在直線型加固件的外側，從而利用斜鐵插入到第二限位孔內，可實現對該直線型加固件的擠壓定位，上述實現直線型加固件的轉向連接操作方式簡單高效；利用第一插接槽便于穿墻拉桿貫穿對接套筒，利于實現對接套筒的加固；利用次背楞槽對次背楞的卡置固定，則可提高次背楞的加固穩定性。

技術特征：

1.一種剪力墻模板加固件用轉向連接頭，其特征是，包括對接套筒、插接板，所述插接板固定設置在所述對接套筒一端部，在所述對接套筒上設置有若干上下貫穿所述對接套筒的第一限位孔，在所述插接板上設置一上下貫穿所述插接板的第二限位孔。

2.根據權利要求1所述的一種剪力墻模板加固件用轉向連接頭，其特征是，所述對接套筒包括前中空方形框、中套管、后固定板，所述前中空方形框、中套管和后固定板依次由前到后固定連接，所述中套管和后固定板均呈方形結構。

3.根據權利要求2所述的一種剪力墻模板加固件用轉向連接頭，其特征是，在所述中套管上設置有兩個左右并排分布的所述第一限位孔，所述第一限位孔的長度方向沿著所述中套管的長度方向分布，所述第二限位孔的長度方向與所述第一限位孔的長度方向相同。

4.根據權利要求3所述的一種剪力墻模板加固件用轉向連接頭，其特征是，在所述中套管上設置一左右貫穿所述中套管的第一插接槽。

5.根據權利要求4所述的一種剪力墻模板加固件用轉向連接頭，其特征是，在所述中套管的左側壁或右側壁上設置一上下貫穿所述中套管的次背楞卡槽。

6.根據權利要求4所述的一種剪力墻模板加固件用轉向連接頭，其特征是，所述后固定板與所述插接板為一體式鑄造件。

7.根據權利要求4所述的一種剪力墻模板加固件用轉向連接頭，其特征是，所述插接板的縱向截面呈工字鋼形或c型鋼形或長方形。

技術總結
本技術給出了一種剪力墻模板加固件用轉向連接頭，包括對接套筒、插接板，插接板固定設置在對接套筒一端部，在對接套筒上設置有若干上下貫穿對接套筒的第一限位孔，在插接板上設置一上下貫穿插接板的第二限位孔。該轉向連接頭能夠與直線型加固件進行組合和分離，從而使得直線型加固件既可在橫向水平加固位置使用也可以在剪力墻90度轉向處陽角和陰角處使用，提高了直線型加固件的使用用途，直線型加固件使用用途多，利于減少其儲備數量，從而可有效降低模板支撐施工成本。

技術研發人員：翟明陽,曹廣軍,朱佃光,姜昆華,邱博君
受保護的技術使用者：山東方圓建筑材料有限公司
技術研發日：20240725
技術公布日：2025/4/24
