本技術涉及預埋件，尤其涉及一種高抗拉力的預埋件。

背景技術：

1、預埋件在建筑工程中起著至關重要的作用。它通常由鋼材等高強度材料制成，預先埋置在混凝土結構中。預埋件的設計和安裝需要高度的精確性。在施工前，工程師會根據建筑結構的需求，仔細計算預埋件的位置、尺寸和承載能力。然后，在混凝土澆筑過程中，將預埋件準確地放置在預定位置，確保其與混凝土緊密結合。預埋件的主要作用是為后續的建筑構件安裝提供牢固的連接點。例如，在鋼結構建筑中，預埋件可以用來連接鋼梁、鋼柱等構件；在幕墻安裝中，預埋件則為幕墻板塊提供支撐。它能夠承受巨大的拉力、壓力和剪力，確保建筑結構的穩定性和安全性。

2、如公告號為cn205917934u的實用新型公開了一種無需焊接的幕墻預埋件，包含有設置為鑲嵌在建筑物外墻壁上的板座（1）、設置在建筑物外墻壁中并且設置為與板座（1）聯接的爪桿（3），至少三個爪桿（3）設置為沿板座（1）的側面部分布，通過板座（1）與其它外掛件連接，通過爪桿（3）把板座（1）固定在建筑物外墻壁上，不再桿狀件作為預埋件，因此提高了預埋件與建筑物外墻壁的連接強度。

3、類似于上述申請目前還存在以下不足：在高強度拉力的作用下預埋件會脫離墻壁。

技術實現思路

1、本實用新型公開一種高抗拉力的預埋件，旨在解決在高強度拉力的作用下預埋件會脫離墻壁的技術問題。

2、為了實現上述目的，本實用新型采用了如下技術方案：

3、一種高抗拉力的預埋件，包括外殼，所述外殼的內壁處固定連接有固定框，所述固定框的內壁處固定連接有螺紋管，所述螺紋管的內腔處螺紋連接有螺紋桿，所述螺紋桿的外表面固定連接有圓形滑軌，所述圓形滑軌的外表面轉動連接有轉動套，所述轉動套的外側面對稱安裝有擠壓桿，所述固定框的內壁處對稱貫穿有緊固機構，所述緊固機構包括限位框，所述限位框貫穿固定框的內壁，所述限位框的內腔處滑動連接有移動桿，所述移動桿位于固定框外的一端固定連接有第一傾斜塊。

4、通過設置螺紋管，可以對螺紋桿進行限位，使螺紋桿在旋轉的時候，能夠在螺紋管深入內腔中，從而帶動圓形滑軌和轉動套移動，進而使擠壓桿的端部對緊固機構進行擠壓，通過設置緊固機構，可以在螺紋桿旋轉的時候，深深的插入墻壁中，進而使外殼和固定框能夠緊緊的定位在墻壁之中，達到防止預埋件脫落的效果，通過設置限位框，可以對移動桿進行限位，使移動桿能夠在限位框的內腔中移動，進而使端部的第一傾斜塊移動。

5、在一個優選的方案中，所述移動桿靠近擠壓桿的一側固定連接有擠壓框，所述擠壓桿遠離轉動套的一端與擠壓框的內壁相擠壓適配，所述第一傾斜塊的上下表面對稱固定連接有支撐桿，所述支撐桿遠離第一傾斜塊的一端固定連接有鐵釘。

6、通過設置擠壓框，可以在擠壓桿移動的時候，使擠壓桿的端部能夠?qū)D壓框進行擠壓，進而帶動移動桿產生移動，通過設置支撐桿，可以將鐵釘與第一傾斜塊連接在一起，進而使第一傾斜塊在移動的時候，能夠帶動支撐桿和鐵釘向墻壁凹槽內移動，進而使鐵釘緊緊地插入墻壁中。

7、在一個優選的方案中，所述緊固機構還包括限位管，所述限位管固定連接在固定框的外表面，所述限位管的內腔處滑動連接有移動板，所述限位管的內壁處固定連接有彈簧，所述彈簧的端部固定連接在移動板的外表面，所述移動板遠離彈簧的一側固定連接有連接桿，所述連接桿遠離移動板的一端固定連接有連接框，所述連接框靠近第一傾斜塊的一側固定連接有第二傾斜塊，所述第二傾斜塊與第一傾斜塊相擠壓適配，所述第二傾斜塊的外表面固定連接有支撐架，所述支撐架遠離第二傾斜塊的一端固定連接有刺板。

8、通過設置限位管，可以對移動板進行限位，使移動板能夠在限位管內腔中產生穩定的移動，通過設置彈簧，可以對移動板進行拉動，從而在預埋件未安裝的時候，更加方便將外殼放置進墻壁的孔洞處，通過設置第二傾斜塊，可以在第一傾斜塊擠壓下，使第二傾斜塊帶動連接框和連接桿產生橫向移動，通過設置刺板，可以在連接桿移動的時候，使刺板深深地插入墻壁中。

9、由上可知，一種高抗拉力的預埋件，與現有技術相比，具有如下改進和優點；

10、其一：通過設置螺紋管，可以對螺紋桿進行限位，使螺紋桿在旋轉的時候，能夠在螺紋管深入內腔中，從而帶動圓形滑軌和轉動套移動，進而使擠壓桿的端部對緊固機構進行擠壓。

11、其二：通過設置緊固機構，可以在螺紋桿旋轉的時候，深深地插入墻壁中，進而使外殼和固定框能夠緊緊的定位在墻壁之中，達到防止預埋件脫落的效果，通過設置限位框，可以對移動桿進行限位，使移動桿能夠在限位框的內腔中移動，進而使端部的第一傾斜塊移動。

技術特征：

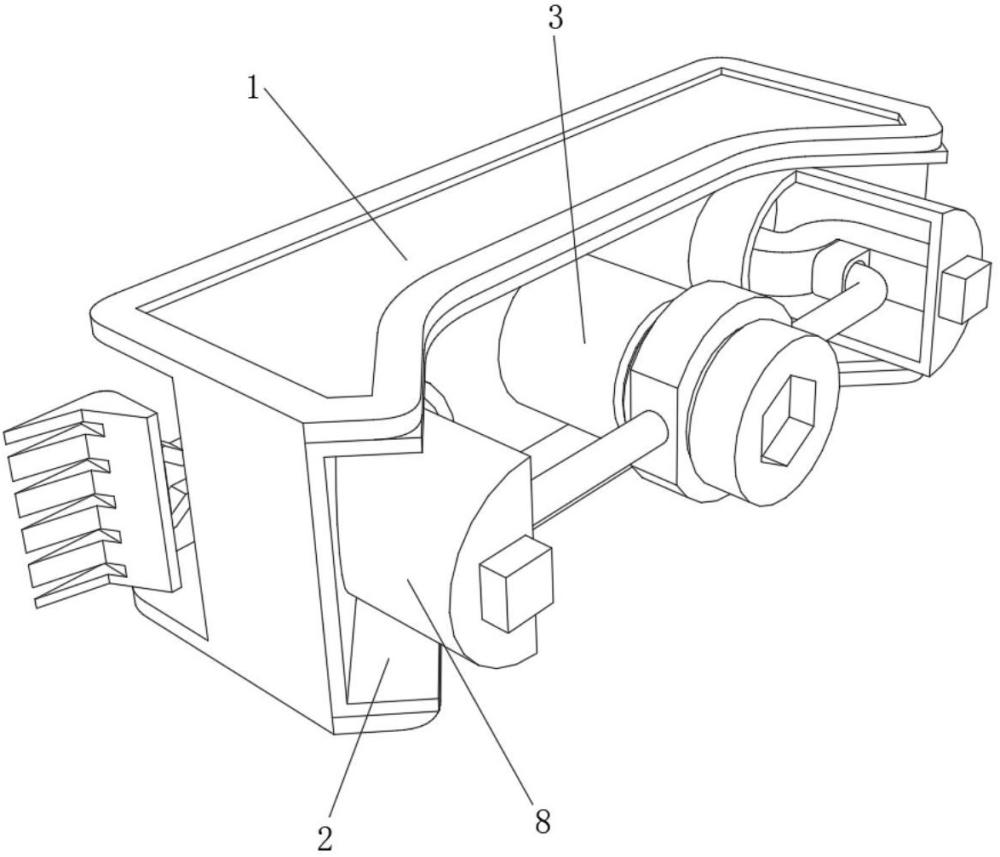

1.一種高抗拉力的預埋件，包括外殼（1），所述外殼（1）的內壁處固定連接有固定框（2），其特征在于，所述固定框（2）的內壁處固定連接有螺紋管（3），所述螺紋管（3）的內腔處螺紋連接有螺紋桿（4），所述螺紋桿（4）的外表面固定連接有圓形滑軌（5），所述圓形滑軌（5）的外表面轉動連接有轉動套（6），所述轉動套（6）的外側面對稱安裝有擠壓桿（7），所述固定框（2）的內壁處對稱貫穿有緊固機構（8），所述緊固機構（8）包括限位框（81），所述限位框（81）貫穿固定框（2）的內壁，所述限位框（81）的內腔處滑動連接有移動桿（82），所述移動桿（82）位于固定框（2）外的一端固定連接有第一傾斜塊（84）。

2.根據權利要求1所述的一種高抗拉力的預埋件，其特征在于，所述移動桿（82）靠近擠壓桿（7）的一側固定連接有擠壓框（83），所述擠壓桿（7）遠離轉動套（6）的一端與擠壓框（83）的內壁相擠壓適配。

3.根據權利要求1所述的一種高抗拉力的預埋件，其特征在于，所述第一傾斜塊（84）的上下表面對稱固定連接有支撐桿（85），所述支撐桿（85）遠離第一傾斜塊（84）的一端固定連接有鐵釘（86）。

4.根據權利要求1所述的一種高抗拉力的預埋件，其特征在于，所述緊固機構（8）還包括限位管（87），所述限位管（87）固定連接在固定框（2）的外表面，所述限位管（87）的內腔處滑動連接有移動板（89），所述限位管（87）的內壁處固定連接有彈簧（88），所述彈簧（88）的端部固定連接在移動板（89）的外表面。

5.根據權利要求4所述的一種高抗拉力的預埋件，其特征在于，所述移動板（89）遠離彈簧（88）的一側固定連接有連接桿（810），所述連接桿（810）遠離移動板（89）的一端固定連接有連接框（811），所述連接框（811）靠近第一傾斜塊（84）的一側固定連接有第二傾斜塊（812），所述第二傾斜塊（812）與第一傾斜塊（84）相擠壓適配。

6.根據權利要求5所述的一種高抗拉力的預埋件，其特征在于，所述第二傾斜塊（812）的外表面固定連接有支撐架（813），所述支撐架（813）遠離第二傾斜塊（812）的一端固定連接有刺板（814）。

技術總結
本技術公開了一種高抗拉力的預埋件，包括外殼，所述外殼的內壁處固定連接有固定框，所述固定框的內壁處固定連接有螺紋管，所述螺紋管的內腔處螺紋連接有螺紋桿，所述螺紋桿的外表面固定連接有圓形滑軌，所述圓形滑軌的外表面轉動連接有轉動套，所述轉動套的外側面對稱安裝有擠壓桿，所述固定框的內壁處對稱貫穿有緊固機構，所述緊固機構包括限位框，所述限位框貫穿固定框的內壁，所述限位框的內腔處滑動連接有移動桿，所述移動桿位于固定框外的一端固定連接有第一傾斜塊。本技術公開的高抗拉力的預埋件具有在高強度拉力的作用下防止預埋件脫離墻壁的效果。

技術研發人員：韓連岳
受保護的技術使用者：余姚市吉龍五金有限公司
技術研發日：20240906
技術公布日：2025/4/24
