本發明涉及工程試塊制作，具體涉及一種用于透水混凝土試塊制作的振搗設備。

背景技術：

1、在建筑中，為了保證建筑的質量，需要制作混凝土試塊，并將試塊拿取至實驗室檢測，只有在試塊檢測合格后，才能使用制作試塊的混凝土施工。

2、公告號為cn218557456u的實用新型專利公開了一種透水混凝土振搗裝置，其在進行振搗時，操作人員只需在振搗的過程中打開攪拌機構，即可通過攪拌機構對物料桶內的透水混凝土進行攪拌，降低了物料桶內混凝土被凝固的可能性，從而降低了透水混凝土透水性下降的可能性，提升了產品的質量，增加了產品的透水性。

3、以上所述現有技術件在實際使用過程中存在一定的不足之處，其在使用過程中利用單一且限定位置的振搗設備進行振搗作業，很容易在持續工作中出現局部振搗不足或過度振搗的情況。

技術實現思路

1、本發明的目的在于提供一種用于透水混凝土試塊制作的振搗設備，解決上述技術問題。

2、本發明的目的可以通過以下技術方案實現：

3、一種用于透水混凝土試塊制作的振搗設備；

4、作為本發明進一步的方案：包括制備倉，所述制備倉的內部設置有圍架，所述圍架的內側活動連接有引導管，所述引導管的底端表面固定連接有外殼，所述外殼的內側設置有內殼；

5、所述圍架的內部固定連接有圍殼，所述圍架的上端表面位于一側邊處對稱固定連接有連板，其中一個連板的頂端表面固定連接有矢量電機，所述連板的底端表面轉動連接有齒輪，兩個所述齒輪嚙合連接，其中一個所述齒輪與矢量電機的輸出端嚙合連接，所述齒輪的底端表面固定連接有圓盤，所述圓盤的表面對稱設有透槽，所述圍架的內側轉動連接有異形板，所述異形板的頂端表面固定連接有插桿，所述異形板的頂端表面靠一端邊緣處固定連接有頂桿，所述頂桿的表面套設連接有彈簧。

6、作為本發明進一步的方案：所述制備倉的頂端表面固定連接有驅動器，所述驅動器的輸端固定連接有絲桿，所述制備倉的內部位于絲桿的側邊對稱固定連接有滑桿，所述絲桿的表面螺旋連接有連接架，所述連接架與滑桿套設連接有，所述制備倉內部的底端表面固定安裝有模具。

7、作為本發明進一步的方案：所述圍架的內部位于一長側邊處固定連接有振搗電機，所述圍架的上端位于另一長側邊處固定連接有延伸板，所述延伸板的表面固定連接有凸節，所述凸節與彈簧固定連接，所述延伸板的表面靠近一端邊緣處設有透槽，所述插桿與透槽嵌入連接。

8、作為本發明進一步的方案：所述引導管的頂端表面固定連接有上墊頭，所述上墊頭的表面位于中部處設有貫通孔，所述引導管的側表面靠近上端處固定連接有下墊頭，所述引導管的底端表面固定連接有對接桿，所述對接桿的下端設置有橡膠套，所述橡膠套的底端設置有凹型套，所述橡膠套與外殼套設連接，所述引導管與缺槽嵌入連接，所述對接桿的底端表面設有螺紋頭。

9、作為本發明進一步的方案：所述外殼的內側表面設有限位槽，所述外殼的頂端表面固定連接有凸片，所述凸片的內側表面固定連接有凸塊，所述外殼內部的底端表面固定連接有導氣管，所述導氣管內部的底端表面固定連接有第一阻氣塊，所述導氣管的內部位于第一阻氣塊的下端固定連接有濾芯，所述導氣管的內側表面靠近底端處設有環形槽，所述環形槽的表面對稱設有珠槽，所述環形槽的表面位于珠槽的一側對稱設有氣槽，所述氣槽的表面嵌入連接有閥門氣嘴，所述閥門氣嘴的表面固定連接有氣囊。

10、作為本發明進一步的方案：所述內殼的側表面對稱設有活動槽，所述內殼的側表面位于活動槽中部設有開槽，所述開槽的內部滑動連接有推板，所述推板的頂端表面固定連接有彈性件，所述內殼的頂端表面固定連接有螺紋套，所述內殼內部的頂端表面固定連接有傳輸管。

11、作為本發明進一步的方案：所述傳輸管的內部對稱固定連接有嵌片，所述傳輸管的內部活動連接有內連管，所述內連管的側表面靠近底端處設有放置槽，所述放置槽的內部嵌入連接有乳膠墊，所述乳膠墊的粘附連接有鋼珠，所述內連管內部的底端表面固定連接有第二阻氣塊，所述內連管的側表面位于放置槽的一側對稱設有通氣孔，所述內連管的側表面靠近上端處對稱設有滑槽，所述滑槽與嵌片嵌入連接。

12、本發明的有益效果：

13、通過設置的圍架配件結構，其能夠在運動過程中控制三組引導管配件進行位置交替變化，從而可以保證在振搗過程中持續對混凝土進行有效振動，避免了因單一振搗棒持續工作而導致的局部振搗不足或過度振搗，通過設置的外殼和內殼配件結構，兩組配件可組合為振搗棒，使用者可根據需要來設置體積大小，進而可以根據不同工程的需求靈活調整振動效果，適應不同配比和強度等級的混凝土，還能夠配合提升氣泡的消散速率。

技術特征：

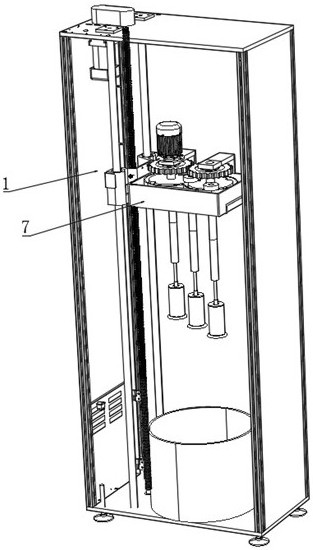

1.一種用于透水混凝土試塊制作的振搗設備，包括制備倉（1），其特征在于，所述制備倉（1）的內部設置有圍架（7），所述圍架（7）的內側活動連接有引導管（22），所述引導管（22）的底端表面固定連接有外殼（29），所述外殼（29）的內側設置有內殼（41）；

2.根據權利要求1所述的一種用于透水混凝土試塊制作的振搗設備,其特征在于，所述制備倉（1）的頂端表面固定連接有驅動器（2），所述驅動器（2）的輸端固定連接有絲桿（3），所述制備倉（1）的內部位于絲桿（3）的側邊對稱固定連接有滑桿（4），所述絲桿（3）的表面螺旋連接有連接架（5），所述連接架（5）與滑桿（4）套設連接有，所述制備倉（1）內部的底端表面固定安裝有模具（6）。

3.根據權利要求1所述的一種用于透水混凝土試塊制作的振搗設備,其特征在于，所述圍架（7）的內部位于一長側邊處固定連接有振搗電機（8），所述圍架（7）的上端位于另一長側邊處固定連接有延伸板（14），所述延伸板（14）的表面固定連接有凸節（15），所述凸節（15）與彈簧（20）固定連接，所述延伸板（14）的表面靠近一端邊緣處設有透槽（16），所述插桿（18）與透槽（16）嵌入連接。

4.根據權利要求1所述的一種用于透水混凝土試塊制作的振搗設備,其特征在于，所述引導管（22）的頂端表面固定連接有上墊頭（23），所述上墊頭（23）的表面位于中部處設有貫通孔（24），所述引導管（22）的側表面靠近上端處固定連接有下墊頭（25），所述引導管（22）的底端表面固定連接有對接桿（26），所述對接桿（26）的下端設置有橡膠套（27），所述橡膠套（27）的底端設置有凹型套（28），所述橡膠套（27）與外殼（29）套設連接，所述引導管（22）與缺槽（13）嵌入連接，所述對接桿（26）的底端表面設有螺紋頭。

5.根據權利要求1所述的一種用于透水混凝土試塊制作的振搗設備,其特征在于，所述外殼（29）的內側表面設有限位槽（30），所述外殼（29）的頂端表面固定連接有凸片（31），所述凸片（31）的內側表面固定連接有凸塊（32），所述外殼（29）內部的底端表面固定連接有導氣管（33），所述導氣管（33）內部的底端表面固定連接有第一阻氣塊（34），所述導氣管（33）的內部位于第一阻氣塊（34）的下端固定連接有濾芯（35），所述導氣管（33）的內側表面靠近底端處設有環形槽（36），所述環形槽（36）的表面對稱設有珠槽（37），所述環形槽（36）的表面位于珠槽（37）的一側對稱設有氣槽（38），所述氣槽（38）的表面嵌入連接有閥門氣嘴（39），所述閥門氣嘴（39）的表面固定連接有氣囊（40）。

6.根據權利要求1所述的一種用于透水混凝土試塊制作的振搗設備,其特征在于，所述內殼（41）的側表面對稱設有活動槽（42），所述內殼（41）的側表面位于活動槽（42）中部設有開槽（43），所述開槽（43）的內部滑動連接有推板（44），所述推板（44）的頂端表面固定連接有彈性件，所述內殼（41）的頂端表面固定連接有螺紋套（45），所述內殼（41）內部的頂端表面固定連接有傳輸管（46）。

7.根據權利要求6所述的一種用于透水混凝土試塊制作的振搗設備,其特征在于，所述傳輸管（46）的內部對稱固定連接有嵌片（47），所述傳輸管（46）的內部活動連接有內連管（48），所述內連管（48）的側表面靠近底端處設有放置槽，所述放置槽的內部嵌入連接有乳膠墊（49），所述乳膠墊（49）的粘附連接有鋼珠（50），所述內連管（48）內部的底端表面固定連接有第二阻氣塊（51），所述內連管（48）的側表面位于放置槽的一側對稱設有通氣孔（52），所述內連管（48）的側表面靠近上端處對稱設有滑槽（53），所述滑槽（53）與嵌片（47）嵌入連接。

技術總結
本發明公開了一種用于透水混凝土試塊制作的振搗設備，涉及工程試塊制作技術領域。包括制備倉，制備倉的內部設置有圍架，圍架的內側活動連接有引導管，引導管的底端表面固定連接有外殼，外殼的內側設置有內殼。通過設置的圍架配件結構，其能夠在運動過程中控制三組引導管配件進行位置交替變化，從而可以保證在振搗過程中持續對混凝土進行有效振動，避免了因單一振搗棒持續工作而導致的局部振搗不足或過度振搗，通過設置的外殼和內殼配件結構，兩組配件可組合為振搗棒，使用者可根據需要來設置體積大小，進而可以根據不同工程的需求靈活調整振動效果，適應不同配比和強度等級的混凝土，還能夠配合提升氣泡的消散速率。

技術研發人員：張毅,李輝,王寒冰,謝廣超
受保護的技術使用者：阜陽師范大學
技術研發日：
技術公布日：2025/4/6
