本發明屬于鋼筋綁扎設備，涉及一種基于滑動機構的可調節箱梁鋼筋綁扎胎架。

背景技術：

1、隨著橋梁工程中預制工藝的不斷成熟與預制構件的標準化，越來越多橋梁的上部結構實現了工廠生產。箱梁作為一種整體性強、標準化程度高的閉口梁式構件，非常適合工廠內的預制生產。胎架是一種鋼筋支架，用于混凝土梁施工時縱筋、箍筋的暫時支撐與精確定位。鋼筋籠需要在胎架支撐下制作完成，然后吊裝至模板內進行混凝土澆筑。

2、現有的預制箱梁胎架往往是固定的，在需要生產不同截面尺寸或者不同長度的箱梁，或是改變配筋模式時，必須更換不同的胎架；同時傳統胎架往往固定于地面，需要占用場地且施工改線時不便移動，這將會浪費大量的工作時間與成本，影響施工進度。

技術實現思路

1、本發明的目的就是為了提供一種基于滑動機構的可調節箱梁鋼筋綁扎胎架，通過各桿件之間的滑動實現胎架三維結構的精確調整，以適應不同種類箱梁的施工要求等。

2、本發明的目的可以通過以下技術方案來實現：

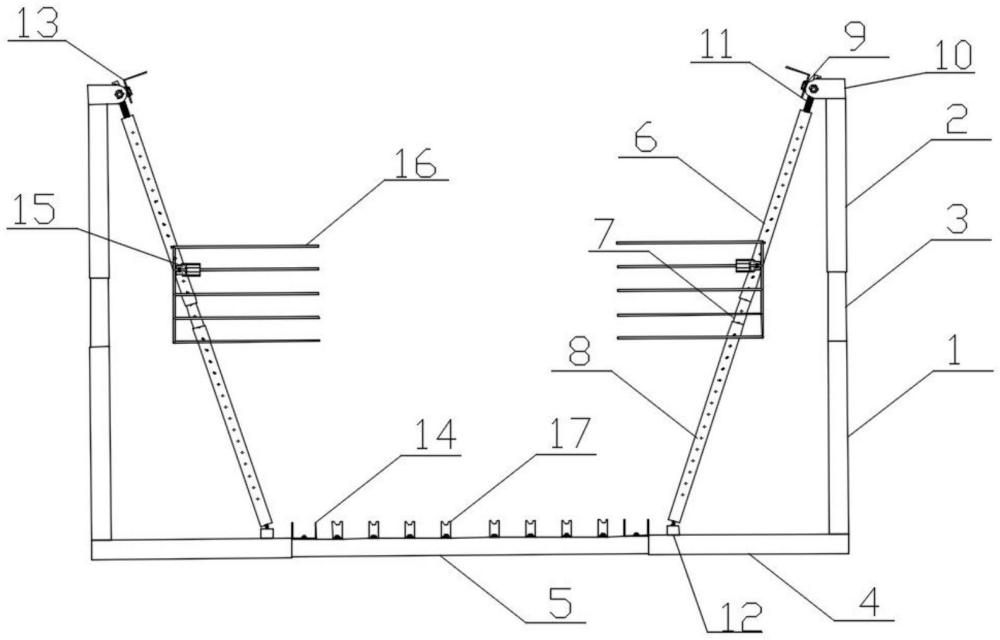

3、一種基于滑動機構的可調節箱梁鋼筋綁扎胎架，包括：

4、底部定位支撐機構，用于定位支撐鋼筋籠的底板鋼筋；

5、兩組側部定位支撐機構，分別對稱位于所述底部定位支撐機構兩側并用于定位支撐鋼筋籠的腹板縱筋，所述側部定位支撐機構包括豎向桿件、斜向桿件，所述豎向桿件、斜向桿件的長度可調，所述斜向桿件的上端與所述豎向桿件的頂部轉動連接，下端則安裝有能在所述底部定位支撐機構上來回滑動的底部滑塊，在斜向桿件上還設有能支撐定位腹板縱筋的斜桿縱筋支架。

6、進一步的，所述底部定位支撐機構包括平行間隔布置的兩根橫向桿件，兩根橫向桿件之間通過可拆卸的下縱桿連接，所述橫向桿件包括位于中間的橫桿內芯、以及與所述橫桿內芯兩端滑動連接的橫桿外套，使得所述橫向桿件的長度可調，在橫桿內芯上還可拆卸布置有若干用于定位支撐鋼筋籠的底板鋼筋的橫桿縱筋支片。

7、更進一步的，所述橫桿縱筋支片的頂部加工有匹配鋼筋籠的限位凹槽。

8、更進一步的，所述下縱桿上也加工有匹配鋼筋籠的限位凹槽。

9、進一步的，所述豎向桿件包括豎桿內芯、以及分別滑動套設在豎桿內芯上下兩端的豎桿上外套和豎桿下外套，所述豎桿上外套、豎桿下外套分別與所述豎桿內芯之間的鎖定位置獨立可調。

10、進一步的，每組側部定位支撐機構中，所述豎向桿件、斜向桿件分別一一對應設有兩根，且兩根豎向桿件的頂部通過上縱桿連接。

11、進一步的，所述斜向桿件包括斜桿內芯、以及分別滑動套設在所述斜桿內芯上下兩端的斜桿上外套和斜桿下外套，所述斜桿上外套、斜桿下外套分別與所述斜桿內芯之間的鎖定位置獨立可調。

12、更進一步的，所述豎向桿件的頂部還轉動安裝有一轉動塊，所述轉動塊圍繞的轉動中心軸垂直于豎向桿件與斜向桿件所在平面，在轉動塊上還轉動安裝有一沿斜向桿件方向的微調螺桿，所述微調螺桿的底部與所述斜桿上外套螺紋連接。

13、進一步的，所述斜向桿件的底部設有底部滑板，在底部滑板上通過合頁轉動安裝所述底部滑塊。

14、進一步的，所述斜向桿件上可拆卸安裝有一斜桿支架卡槽，且斜桿支架卡槽在斜向桿件上的安裝位置可調，所述斜桿支架卡槽上帶有供橫桿縱筋支片穿過的導向通孔。

15、與現有技術相比，本發明利用各桿件的可相對移動調整和可拆裝的性質，實現了豎向桿件、斜向桿件、橫向桿件等的自由伸長與精確定位，改良了傳統鋼筋胎架結構焊死、不能針對不同情況調整的弊端，節約了多種胎架的制造成本。同時采用了可拆卸的結構，胎架的轉運僅需拆解成零件分別運輸，節約了工時與運輸費用。

技術特征：

1.一種基于滑動機構的可調節箱梁鋼筋綁扎胎架，其特征在于，包括：

2.根據權利要求1所述的一種基于滑動機構的可調節箱梁鋼筋綁扎胎架，其特征在于，所述底部定位支撐機構包括平行間隔布置的兩根橫向桿件，兩根橫向桿件之間通過可拆卸的下縱桿連接，所述橫向桿件包括位于中間的橫桿內芯、以及與所述橫桿內芯兩端滑動連接的橫桿外套，使得所述橫向桿件的長度可調，在橫桿內芯上還可拆卸布置有若干用于定位支撐鋼筋籠的底板鋼筋的橫桿縱筋支片。

3.根據權利要求2所述的一種基于滑動機構的可調節箱梁鋼筋綁扎胎架，其特征在于，所述橫桿縱筋支片的頂部加工有匹配鋼筋籠的限位凹槽。

4.根據權利要求2所述的一種基于滑動機構的可調節箱梁鋼筋綁扎胎架，其特征在于，所述下縱桿上也加工有匹配鋼筋籠的限位凹槽。

5.根據權利要求1所述的一種基于滑動機構的可調節箱梁鋼筋綁扎胎架，其特征在于，所述豎向桿件包括豎桿內芯、以及分別滑動套設在豎桿內芯上下兩端的豎桿上外套和豎桿下外套，所述豎桿上外套、豎桿下外套分別與所述豎桿內芯之間的鎖定位置獨立可調。

6.根據權利要求1所述的一種基于滑動機構的可調節箱梁鋼筋綁扎胎架，其特征在于，每組側部定位支撐機構中，所述豎向桿件、斜向桿件分別一一對應設有兩根，且兩根豎向桿件的頂部通過上縱桿連接。

7.根據權利要求1所述的一種基于滑動機構的可調節箱梁鋼筋綁扎胎架，其特征在于，所述斜向桿件包括斜桿內芯、以及分別滑動套設在所述斜桿內芯上下兩端的斜桿上外套和斜桿下外套，所述斜桿上外套、斜桿下外套分別與所述斜桿內芯之間的鎖定位置獨立可調。

8.根據權利要求7所述的一種基于滑動機構的可調節箱梁鋼筋綁扎胎架，其特征在于，所述豎向桿件的頂部還轉動安裝有一轉動塊，所述轉動塊圍繞的轉動中心軸垂直于豎向桿件與斜向桿件所在平面，在轉動塊上還轉動安裝有一沿斜向桿件方向的微調螺桿，所述微調螺桿的底部與所述斜桿上外套螺紋連接。

9.根據權利要求1所述的一種基于滑動機構的可調節箱梁鋼筋綁扎胎架，其特征在于，所述斜向桿件的底部設有底部滑板，在底部滑板上通過合頁轉動安裝所述底部滑塊。

10.根據權利要求1所述的一種基于滑動機構的可調節箱梁鋼筋綁扎胎架，其特征在于，所述斜向桿件上可拆卸安裝有一斜桿支架卡槽，且斜桿支架卡槽在斜向桿件上的安裝位置可調，所述斜桿支架卡槽上帶有供橫桿縱筋支片穿過的導向通孔。

技術總結
本發明涉及一種基于滑動機構的可調節箱梁鋼筋綁扎胎架，包括：底部定位支撐機構，用于定位支撐鋼筋籠的底板鋼筋；兩組側部定位支撐機構，分別對稱位于所述底部定位支撐機構兩側并用于定位支撐鋼筋籠的腹板縱筋，所述側部定位支撐機構包括豎向桿件、斜向桿件，所述豎向桿件、斜向桿件的長度可調，所述斜向桿件的上端與所述豎向桿件的頂部轉動連接，下端則安裝有底部滑塊，在斜向桿件上還設有斜桿縱筋支架。與現有技術相比，本發明可以通過槽鋼間的滑移配合，調整混凝土箱梁鋼筋綁扎胎架的截面形狀，避免為不同形式的箱梁制作不同形式胎架；同時便于拆裝的螺栓連接結構，也使胎架在不同生產線間的移動更為方便。

技術研發人員：付以恒,劉超
受保護的技術使用者：同濟大學
技術研發日：
技術公布日：2025/4/24
