本發明混凝土構件連接件，尤其涉及一種鋸齒咬合型混凝土構件連接件。

背景技術：

1、隨著建筑行業的不斷發展，為有效減輕傳統混凝土結構的自重，降低建筑物的基礎負荷，同時大幅度提升建筑物的節能效果，輕質混凝土順勢誕生，并逐步應用于建筑領域中，其中，裝配式混凝土構件憑借施工周期短、質量穩定且可控等顯著優勢，在現代建筑項目中得到廣泛應用，極大地改變了建筑施工模式；

2、然而，隨著裝配式混凝土構件的建筑領域的廣泛應用，混凝土構件之間連接的穩定性與可靠性問題逐漸凸顯，成為阻礙裝配式混凝土結構進一步發展的關鍵瓶頸，而傳統的連接方式存在一定不足之處，以常見的螺栓、焊接等連接方式為例，在對混凝土構件進行拼接作業時，需要借助現代化施工設備將混凝土構件就位，而后依賴工作人員手動進行固定操作，該種方式不僅操作繁雜，降低的混凝土構件的拼接效率，且對工作人員的專業技能與經驗有一定要求，為此，我們提出一種鋸齒咬合型混凝土構件連接件來解決上述問題。

技術實現思路

1、本發明的目的是為了解決背景技術中所提出的問題，而提出的一種鋸齒咬合型混凝土構件連接件。

2、為了實現上述目的，本發明采用了如下技術方案：

3、一種鋸齒咬合型混凝土構件連接件，包括固定在構件一的兩個連接殼以及固定在構件二上的兩個連接柱，兩個所述連接柱之間設置有限位組件、按壓組件，兩個所述連接殼之間設置有咬合組件、傳動組件；

4、所述限位組件包括分別固定安裝在兩個連接柱上的定位環，兩個所述連接柱上均固定安裝有限位板；

5、所述咬合組件包括兩連接殼內開設的多個限位槽，且限位槽上密封滑動安裝有密封板，所述密封板上均固定安裝有卡塊一，多個所述密封板之間安裝有回彈部件；

6、所述按壓組件包括分別開設在限位板上的滑動槽，且滑動槽上密封滑動安裝有支撐板，所述支撐板上均固定安裝有定位盒，所述定位盒上均固定安裝有氣囊，所述支撐板之間共同安裝有卡合機構。

7、與現有的技術相比，本發明優點在于：

8、1：本發明通過限位組件與咬合組件、按壓組件的配合，可通過相應多個卡塊一與相應氣囊呈螺旋交錯式的咬合連接，實現對連接殼與連接柱的快速自動咬合連接，同時通過卡合機構與傳動組件的配合，可通過相應多個卡塊二與相應卡槽呈螺旋交錯式的卡合連接，實現對相應連接殼與連接柱再次卡合固定，以及水平限位，以此有助于提高兩個連接殼與相應連接柱之間連接的穩定性，即有助于提高該設備對構件一與構件二拼接速度的同時，還可有助于提高設備對構件一與構件二拼接的穩固性，且通過相應連接殼與連接柱之間呈螺旋交錯式的連接方式，還可有助于提高構件一與構件二在受到外力沖擊時，兩者之間連接的穩定性。

9、2：本發明通過卡合機構與輸氣機構的配合，可有助于提高氣囊對相應卡塊一的包覆緊密性，即有助于提高相應定位盒與氣囊配合對卡塊一咬合的穩定性，有助于更進一步提高相應連接殼與連接柱之間連接咬合穩定性，同時通過咬合組件與多個密封板、單向進風管、單向輸風管的配合，可通過氣體對咬合后的卡塊一與氣囊施壓，進一步提高卡塊一與相應氣囊之間的咬合力度，即更進一步提高連接殼與連接柱配合對構件一與構件二拼接的穩固性。

技術特征：

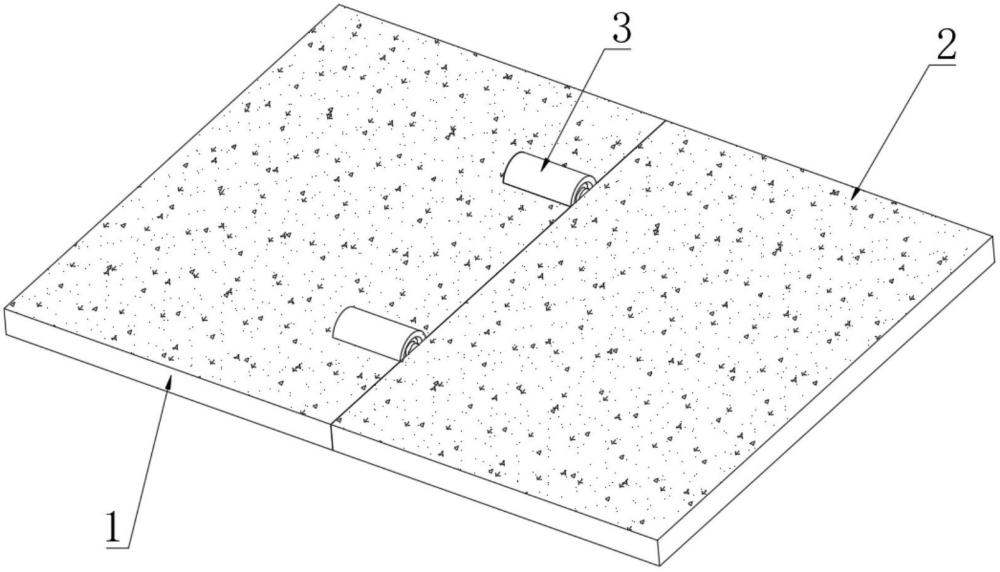

1.一種鋸齒咬合型混凝土構件連接件，包括固定在構件一（1）的兩個連接殼（3）以及固定在構件二（2）上的兩個連接柱（4），其特征在于，兩個所述連接柱（4）之間設置有限位組件（5）、按壓組件（8），兩個所述連接殼（3）之間設置有咬合組件（6）、傳動組件（9）；

2.根據權利要求1所述的一種鋸齒咬合型混凝土構件連接件，其特征在于，所述回彈部件包括分別開設在兩個連接殼（3）內的多個滑槽（64），且滑槽（64）均與相應的限位槽（61）相連通，所述滑槽（64）上均固定安裝有彈簧伸縮桿（65），所述彈簧伸縮桿（65）的一端上均固定安裝有滑塊（66），且滑塊（66）均密封滑動安裝在相應的滑槽（64）內，且滑塊（66）均與相應的密封板（62）固定連接。

3.根據權利要求1所述的一種鋸齒咬合型混凝土構件連接件，其特征在于，所述限位槽（61）上均固定連通有單向進風管（67），且單向進風管（67）均密封貫穿并固定安裝在相應的連接殼（3）內，所述密封板（62）上均密封貫穿并固定安裝有兩個單向輸風管（68）。

4.根據權利要求1所述的一種鋸齒咬合型混凝土構件連接件，其特征在于，所述卡合機構包括分別固定安裝在支撐板（82）上的連接架（84），所述連接架（84）上均固定安裝有桿體（86），所述桿體（86）上均固定安裝有卡塊二（88），所述桿體（86）與兩個連接柱（4）之間共同安裝有限位部件，所述支撐板（82）之間共同安裝有輸氣部件。

5.根據權利要求4所述的一種鋸齒咬合型混凝土構件連接件，其特征在于，所述限位部件包括分別開設在兩個連接柱（4）上的多個移動槽（87），所述限位板（52）上均密封貫穿并固定安裝有封堵塊（85），且桿體（86）均密封貫穿并滑動安裝在相應的封堵塊（85）上。

6.根據權利要求4所述的一種鋸齒咬合型混凝土構件連接件，其特征在于，所述輸氣部件包括分別密封貫穿并固定安裝在支撐板（82）上的導管（83），所述定位盒（610）上均開設與相應導管（83）相連通的圓孔，所述氣囊（69）上均開設有與相應圓孔相連通的進氣口。

7.根據權利要求4所述的一種鋸齒咬合型混凝土構件連接件，其特征在于，所述傳動組件（9）包括分別轉動安裝在兩個連接殼（3）內側壁上的驅動盤（92），兩個所述驅動盤（92）上均固定安裝有轉軸（93），兩個所述轉軸（93）上均固定安裝有卡合件（7），兩個所述卡合件（7）上均開設有多個卡槽（10），且卡槽（10）均與相應的卡塊二（88）相配合，兩個所述驅動盤（92）與兩個卡合件（7）之間共同安裝有驅動部件。

8.根據權利要求7所述的一種鋸齒咬合型混凝土構件連接件，其特征在于，所述驅動部件包括分別開設在兩個卡合件（7）上的兩個滑動孔（91），兩個所述驅動盤（92）上均開設有兩個弧形滑軌（96），所述弧形滑軌（96）上均滑動安裝有滑桿（94），所述滑桿（94）上均固定安裝有球體（95）。

技術總結
本發明公開了一種鋸齒咬合型混凝土構件連接件，涉及混凝土構件連接件技術領域，包括固定在構件一的兩個連接殼以及固定在構件二上的兩個連接柱，兩個所述連接柱之間設置有限位組件、按壓組件，兩個所述連接殼之間設置有咬合組件、傳動組件，所述限位組件包括分別固定安裝在兩個連接柱上的定位環，兩個所述連接柱上均固定安裝有限位板。優點在于：本發明通過限位組件與咬合組件、按壓組件的配合，可通過相應多個卡塊一與氣囊呈螺旋交錯式的咬合連接，以及相應多個卡塊二與卡槽呈螺旋交錯式的卡合連接方式，實現對連接殼與連接柱的快速且穩定的連接，以此可有助于提高設備對構件一與構件二的拼接速度與拼接穩固性以及效率。

技術研發人員：于文清,于寶川
受保護的技術使用者：山東齊岳工貿有限公司
技術研發日：
技術公布日：2025/4/24
