本發明涉及土木建筑，更具體地說，本發明涉及一種土木建筑用支撐架。

背景技術：

1、在土木建筑領域需要對建筑墻體或其他較高的建筑物進行施工時，由于高度較高工作人員需要借助專用的支撐架，工作人員爬到支撐架的頂部工作平臺上，對待施工的建筑物或墻體進行施工，現有的支撐架通常包括平臺和兩側的爬架。

2、目前的支撐架在使用前，需要將支撐架移到對應的位置，工作人員再爬到其上方，施工完成后，需要將支撐架收納進行存放或運輸，支撐架體積較大不方便運輸，所以目前通常將支撐架拆卸分散進行運輸，但是目前的支撐架拆裝較為繁瑣，且支撐架被拆卸后會分成較多的零件，所有零件均需要妥善保管運輸存放，如此多的零件難免會造成丟失的問題，造成后續使用困難。

技術實現思路

1、本發明為解決背景技術中目前的支撐架拆裝較為繁瑣，且支撐架被拆卸后會分成較多的零件的問題，而提出一種土木建筑用支撐架。

2、為實現上述目的，本發明提供如下技術方案：一種土木建筑用支撐架，包括兩個支撐架平臺和兩個支撐架主體，兩個支撐架平臺分別設置在兩個支撐架主體上，其特征在于，還包括：

3、u形板，u形板設置在兩個支撐架平臺的底部，u形板上設置有用于使兩個支撐架平臺折疊的折疊組件；

4、多個斜支撐桿，斜支撐桿的一端轉動設置在其中一個支撐架主體上，且斜支撐桿的另一端設置有用于將斜支撐桿另一端安裝在另一個支撐架主體上的安裝組件，斜支撐桿設置為伸縮桿，且斜支撐桿處于伸長狀態；

5、所述安裝組件包括固接在斜支撐桿另一端的連接塊，所述支撐架主體上固接有安裝塊，所述安裝塊上設置有導向桿，所述導向桿的一端固接有弧形塊，所述弧形塊上設置有第二彈簧；

6、對應兩個所述導向桿的一端之間固接有第二連接繩，所述支撐架主體上固接有導向塊，所述第二連接繩穿過導向塊，兩個所述第二連接繩之間固接有第三連接繩，所述支撐架主體上螺紋連接有螺紋桿，所述螺紋桿的一端固接有旋塊，所述螺紋桿的另一端固接有圓塊，所述圓塊固接在第三連接繩的外壁；

7、所述斜支撐桿包括空心桿和插設在空心桿內的插桿，所述插桿上固接有滑塊，所述滑塊上固接有第一磁鐵，所述空心桿內開設有直滑槽，所述空心桿內還開設有分別與直滑槽兩端連通的第一弧形滑槽和第二弧形滑槽，所述滑塊位于第一弧形滑槽內。

8、進一步地，所述折疊組件包括轉動連接在u形板上的兩個第一轉軸，所述第一轉軸的外壁固接有第一轉動塊，兩個所述第一轉動塊分別固接在兩個支撐架平臺的底部，所述支撐架平臺的兩端均固接有第二轉動塊，所述第二轉動塊的中部固接有第二轉軸，所述第二轉軸通過固定板轉動連接在支撐架主體上。

9、進一步地，所述第一轉動塊內均開設有矩形口，所述矩形口內滑動插設有兩個第一t形板，且兩個第一t形板呈相反設置，所述第一t形板的一端卡合在第一轉動塊的側壁，所述第一t形板的另一端均固接有多個第一連接繩，所述第一連接繩的一端固接有第二t形板，所述第二t形板卡合在支撐架主體的側壁。

10、進一步地，所述第二t形板的底部開設有矩形槽，所述矩形槽內轉動連接有第三轉軸，所述第三轉軸的外壁固接有轉動板，所述轉動板上設置有第一抵接端和第二抵接端，所述第一抵接端抵接在支撐架主體的側壁上且位于矩形槽的外側，所述第二抵接端抵接在矩形槽的頂部，所述第二t形板和轉動板之間設置有槽口，所述槽口內設置有第一彈簧。

11、進一步地，所述斜支撐桿的一端固接有第三轉動塊，所述第三轉動塊通過轉動軸和固定板轉動連接在支撐架主體上，所述連接塊的底部開設有安裝槽，所述安裝塊上固接有連接板，所述連接板上滑動插設有導向桿，所述弧形塊卡合在安裝槽內，所述弧形塊與連接板之間固接有第二彈簧。

12、進一步地，所述第二弧形滑槽內固接有第二磁鐵，所述第二磁鐵與第一磁鐵互相接觸吸引。

13、進一步地，所述支撐架主體內開設有多個鎖定槽，所述鎖定槽內滑動設置有鎖定環，所述鎖定環上固接有固定桿，所述連接塊上固接有插槽，所述固定桿上固接有橡膠套，所述鎖定槽內固接有兩個橡膠塊，所述鎖定環可插設進處于豎直縮短狀態連接塊的插槽內。

14、本發明一種土木建筑用支撐架的技術效果和優點：

15、（1）通過設置折疊組件，當使用支撐架后需要進行收納運輸存放，按壓轉動板，第一彈簧被壓縮，使第一抵接端與支撐架主體側壁不接觸，即可使兩個第二t形板向中間運動，第一連接繩變成松弛狀態，拉動第一t形板使其離開其中一個第一轉動塊，但仍處于另一個第一轉動塊內，即可將兩個第一支撐架平臺通過第一轉動塊和第一轉軸轉動，即兩個第一支撐架平臺向中間折疊，完成對支撐架平臺的折疊，減小運輸和存放體積，實現使用完成支撐架后進行折疊的目的。

16、（2）通過設置安裝組件和斜支撐桿，當需要對支撐架進行拆卸收納，旋轉旋塊帶動螺紋桿轉動，螺紋桿帶動圓塊轉動，圓塊可將第三連接繩纏繞到其表面，圓塊對第三連接繩和第二連接繩具有拉力，第二連接繩可拉動導向桿，導向桿帶動弧形塊運動，第二彈簧被壓縮，使弧形塊解除對連接塊的卡合限位，連接塊可離開安裝塊，再轉動插桿，插桿帶動滑塊在第一弧形滑槽內運動至直滑槽內，即可將插桿插設進空心桿內，最后在轉動插桿使滑塊進入第二弧形滑槽內，實現使斜支撐桿拆卸并縮短的目的。

技術特征：

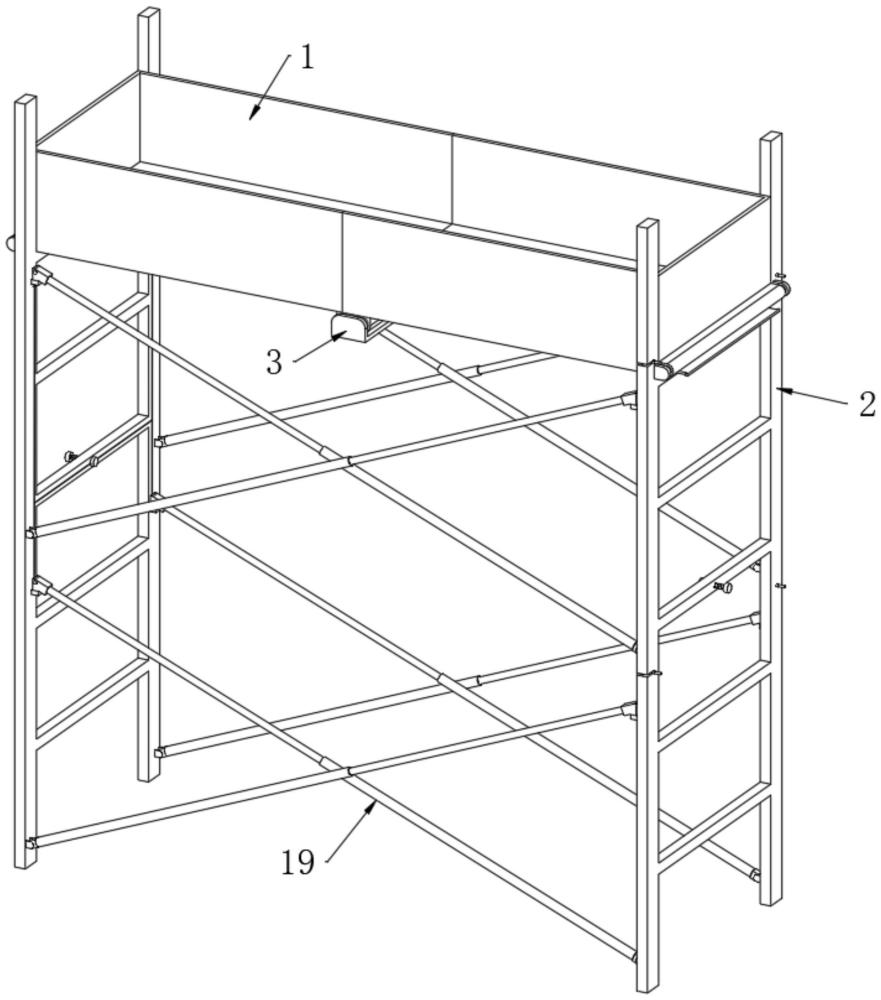

1.一種土木建筑用支撐架，包括兩個支撐架平臺（1）和兩個支撐架主體（2），兩個支撐架平臺（1）分別設置在兩個支撐架主體（2）上，其特征在于，還包括：

2.根據權利要求1所述的土木建筑用支撐架，其特征在于，所述折疊組件包括轉動連接在u形板（3）上的兩個第一轉軸（4），所述第一轉軸（4）的外壁固接有第一轉動塊（5），兩個所述第一轉動塊（5）分別固接在兩個支撐架平臺（1）的底部，所述支撐架平臺（1）的兩端均固接有第二轉動塊（6），所述第二轉動塊（6）的中部固接有第二轉軸（7），所述第二轉軸（7）通過固定板轉動連接在支撐架主體（2）上。

3.根據權利要求2所述的土木建筑用支撐架，其特征在于，所述第一轉動塊（5）內均開設有矩形口（8），所述矩形口（8）內滑動插設有兩個第一t形板（9），且兩個第一t形板（9）呈相反設置，所述第一t形板（9）的一端卡合在第一轉動塊（5）的側壁，所述第一t形板（9）的另一端均固接有多個第一連接繩（10），所述第一連接繩（10）的一端固接有第二t形板（11），所述第二t形板（11）卡合在支撐架主體（2）的側壁。

4.根據權利要求3所述的土木建筑用支撐架，其特征在于，所述第二t形板（11）的底部開設有矩形槽（12），所述矩形槽（12）內轉動連接有第三轉軸（13），所述第三轉軸（13）的外壁固接有轉動板（14），所述轉動板（14）上設置有第一抵接端（15）和第二抵接端（16），所述第一抵接端（15）抵接在支撐架主體（2）的側壁上且位于矩形槽（12）的外側，所述第二抵接端（16）抵接在矩形槽（12）的頂部，所述第二t形板（11）和轉動板（14）之間設置有槽口（17），所述槽口（17）內設置有第一彈簧（18）。

5.根據權利要求4所述的土木建筑用支撐架，其特征在于，所述斜支撐桿（19）的一端固接有第三轉動塊（20），所述第三轉動塊（20）通過轉動軸和固定板轉動連接在支撐架主體（2）上，所述連接塊（21）的底部開設有安裝槽（22），所述安裝塊（23）上固接有連接板（24），所述連接板（24）上滑動插設有導向桿（25），所述弧形塊（26）卡合在安裝槽（22）內，所述弧形塊（26）與連接板（24）之間固接有第二彈簧（27）。

6.根據權利要求5所述的土木建筑用支撐架，其特征在于，所述第二弧形滑槽（1907）內固接有第二磁鐵（1908），所述第二磁鐵（1908）與第一磁鐵（1904）互相接觸吸引。

7.根據權利要求6所述的土木建筑用支撐架，其特征在于，所述支撐架主體（2）內開設有多個鎖定槽（33），所述鎖定槽（33）內滑動設置有鎖定環（34），所述鎖定環（34）上固接有固定桿（35），所述連接塊（21）上固接有插槽（36），所述固定桿（35）上固接有橡膠套（37），所述鎖定槽（33）內固接有兩個橡膠塊（38），所述鎖定環（34）可插設進處于豎直縮短狀態連接塊（21）的插槽（36）內。

技術總結
本發明屬于土木建筑技術領域，本發明公開了一種土木建筑用支撐架；包括兩個支撐架平臺和兩個支撐架主體，兩個支撐架平臺分別設置在兩個支撐架主體上。本發明通過設置折疊組件，當使用支撐架后需要進行收納運輸存放，按壓轉動板，第一彈簧被壓縮，使第一抵接端與支撐架主體側壁不接觸，即可使兩個第二T形板向中間運動，第一連接繩變成松弛狀態，拉動第一T形板使其離開其中一個第一轉動塊，但仍處于另一個第一轉動塊內，即可將兩個第一支撐架平臺通過第一轉動塊和第一轉軸轉動，即兩個第一支撐架平臺向中間折疊，完成對支撐架平臺的折疊，減小運輸和存放體積，實現使用完成支撐架后進行折疊的目的。

技術研發人員：馮帆,崔棟歌,張永軍,李玉
受保護的技術使用者：湖南工程學院
技術研發日：
技術公布日：2025/4/24
