本發明涉及礦山安全救援安全保障設施設備技術領域，具體屬于一種用于井下避難硐室的阻燃防爆推拉門裝置。

背景技術：

現有的井下開采礦山一般要求配置避難設施（避難硐室、救生艙、避難所），一般避難硐室位于井底車場附近，深度有時會有600至900米深處，井下工作人員無法逃離現場可以在里面臨時避難等待救援。這些避難設施一般為封閉空間，通過防爆門與外界連接。現有防爆門一般通過機械傳動的方式，用人力打開或者關閉，該方式很容易在發生緊急事故時使井下工作人員浪費大量時間在開門和關門上面，在爆炸發生時可能會使傳統的防爆門的機械把手發生故障，因此現存的防爆門存在很多缺點，使用新型的阻燃防爆推拉門裝置可以有效節約時間，雙層門的設計更加安全有效。

技術實現要素：

本發明的目的是提供了一種用于井下避難硐室的阻燃防爆推拉門裝置，解決了阻燃防爆門在受到爆炸沖擊下發生變形不容易開合、普通防爆門把手容易損壞的問題，當井下事故發生后，在不需要電源及任何外部動力源的情況下，輕易開合阻燃防爆推拉門，兩層推拉門可以有效隔開爆炸產生的爆炸沖擊波和有毒有害氣體，并使事故中的人員快速進入避難硐室內。

本發明采用的技術方案如下：

一種用于井下避難硐室的阻燃防爆推拉門裝置，所述的該裝置包括阻燃防爆推拉門和導引槽門框，分別在避難硐室防爆門墻內外兩側設置，所述阻燃防爆推拉門內嵌在導引槽門框內，所述阻燃防爆推拉門上下兩側鑲有滑輪，所述導引槽門框上下導引槽和滑輪貼合，所述導引槽門框左右兩側設有吸附控制閥，利用滾動摩擦力使阻燃防爆推拉門更易開合。

所述的該裝置包括阻燃防爆推拉門和導引槽門框。

所述的阻燃防爆推拉門和導引槽門框分別在避難硐室防爆門墻內外兩側設置。

所述阻燃防爆推拉門內嵌在導引槽門框內。

所述阻燃防爆推拉門上下兩側鑲有滑輪。

所述導引槽門框上下導引槽和滑輪貼合。

所述導引槽門框左右兩側設有吸附控制閥。

與已有技術相比，本發明的有益效果如下：

本發明防爆門由于其滑動摩擦改為滾動摩擦開合時間短、把手內置在爆炸中不容易被破壞，維護成本低等優點，被廣泛關注。本發明阻燃防爆推拉門上下兩側鑲有滑輪，解決了推拉方便問題；采用導引槽門框左右兩側設置吸附控制閥的方式，解決了阻燃防爆推拉門位置定位和密封問題。以上問題的解決可使阻燃防爆推拉門在井下避難硐室得到應用。

附圖說明

圖1為避難硐室阻燃防爆推拉門的前視圖。

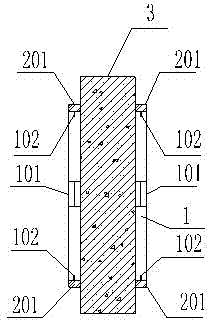

圖2為避難硐室阻燃防爆推拉門的a-a截面視圖。

圖3為避難硐室阻燃防爆推拉門的b-b截面視圖。

圖中，1、阻燃防爆推拉門；2、導引槽門框；3、避難硐室防爆門墻；101、雙面阻燃防爆推拉門把手；102、滑輪；201、導引槽；202、吸附控制閥。

具體實施方式

參見附圖1，一種用于井下避難硐室的阻燃防爆推拉門裝置，所述的該裝置包括阻燃防爆推拉門1和導引槽門框2，所述阻燃防爆推拉門雙面把手101內置在阻燃防爆推拉門1內，所述阻燃防爆推拉門1內嵌在導引槽門框2內。

參見附圖2，所述阻燃防爆推拉門1上下兩側鑲有滑輪102，所述導引槽門框2上下導引槽201和滑輪102貼合，所述阻燃防爆推拉門1和導引槽門框2分別設置在避難硐室門墻3內外兩側。

參見附圖3，所述導引槽門框2左右兩側設有吸附控制閥202，所述阻燃防爆推拉門1和導引槽門框2分別設置在避難硐室門墻3內外兩側。

技術特征：

技術總結
本發明公開了一種用于井下避難硐室的阻燃防爆推拉門裝置，所述的該裝置包括阻燃防爆推拉門和導引槽門框，分別在避難硐室防爆門墻內外兩側設置，所述阻燃防爆推拉門內嵌在導引槽門框內，所述阻燃防爆推拉門上下兩側鑲有滑輪，所述導引槽門框上下導引槽和滑輪貼合，所述導引槽門框左右兩側設有吸附控制閥，利用滾動摩擦力使阻燃防爆推拉門更易開合。本發明解決了阻燃防爆門在受到爆炸沖擊下發生變形不容易開合、普通防爆門把手容易損壞的問題，當井下事故發生后，在不需要電源及任何外部動力源的情況下，輕易開合阻燃防爆推拉門，兩層推拉門可以有效隔開爆炸產生的爆炸沖擊波和有毒有害氣體，并使事故中的人員快速進入避難硐室內。

技術研發人員：呂琳;汪春芹;秦勇
受保護的技術使用者：呂琳
技術研發日：2016.02.28
技術公布日：2017.09.05
