本發明涉及一種茶葉智能轉運貨架系統，屬于茶葉加工技術領域。

背景技術：

在茶葉生產的不同工序間仍采用手推車進行轉運，茶葉通過手推車運輸至固定式貨架進行發酵和烘干工序，且固定式貨架層數無法根據需要進行靈活調節，導致不僅裝載量小，而且反復上下料，大量耗費人工。隨著茶葉生產規?；男枨螅毙枰环N可移動的貨架來完成加工過程中茶葉轉運及干燥。趙連云公開了一種層疊式茶葉烘干架（公開號：CN204987693U），其采用堆疊式設計，每層框架之間通過導向孔連接，運輸過程中的穩固性難以保證，易發生傾覆，且每層之間為固定間距，無法根據需要進行調節。

技術實現要素：

本發明的目的在于提供一種模塊化、可拆卸組裝、便于運輸?shù)牟枞~智能轉運貨架系統，提高茶葉加工過程的自動化程度。

為了實現上述發明目的，本發明采取的技術方案如下：

一種茶葉智能轉運貨架系統，其特征在于由橫梁、縱梁、立柱、托盤架、托盤、底座、牽引掛扣、RFID標簽、萬向滑輪、貨架扶手、自動導引運輸車等組成。貨架主體為模塊化設計，為可拆卸結構，具體在于通過減震墊圈與螺栓將橫梁與縱梁緊固連接成頂框，再將頂框、立柱與底座緊固連接成貨架主體。

貨架底座四角安裝有萬向滑輪，中部安裝有兩個可與自動導引運輸車連接的牽引掛扣，防止貨架在轉運過程發生偏移。底座的兩個牽引掛扣之間有RFID標簽，自動導引運輸車通過RFID標簽對貨架進行智能識別。

貨架立柱上有預沖孔，托盤架的掛鉤可與預沖孔掛接相連，可根據使用需要自由調整每層托盤架的間距高度。立柱分為兩段，通過錐形螺紋連接接頭相連，實現貨架高度的升降。底座與立柱上有貨架扶手的固定位，可通過螺栓將扶手與貨架相連，實現人工運輸與機器運輸方式的切換。

茶葉擺放在每層托盤上，托盤是網柵結構，以利于實現不同層位茶葉干燥的均勻性。

本發明的優點在于：

1.貨架實現了茶葉轉運與發酵或干燥的一體化，減少反復的上下料過程，節省了人工。

2.貨架主體為模塊化設計，各組件為標準件，連接機構為緊固螺栓、螺紋接頭等，生產和安裝都較為便捷，便于不同貨架之間更換使用。

3.貨架主體為可拆卸結構，減少了占地面積，便于運輸及存儲。

4.貨架通過RFID標簽與自動導引運輸車進行通訊，實現了轉運的自動化、智能化。

附圖說明

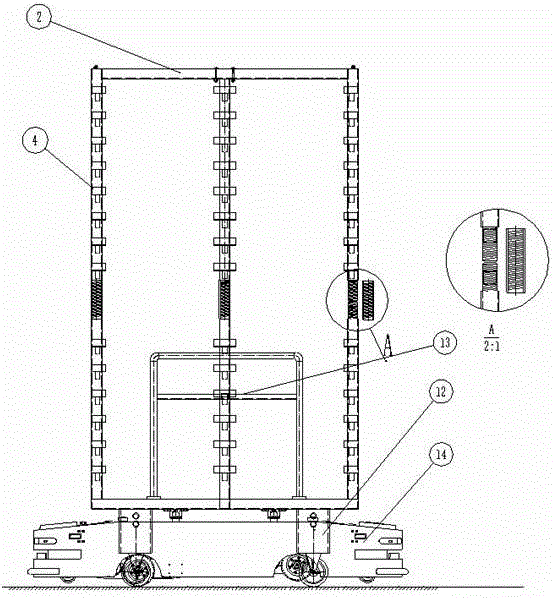

圖1.貨架系統主視圖；

圖2.貨架系統左視圖；

圖3. 貨架底座仰視圖；

圖4. 貨架頂框結構示意圖；

圖5. 托盤與貨架組裝示意圖；

圖中標記：橫梁（1）、縱梁（2）、減震墊圈（3）、立柱（4）、預沖孔（5）、錐螺紋接頭（6）、托盤架（7）、托盤（8）、底座（9）、牽引掛扣（10）、RFID標簽（11）、萬向滑輪（12）、貨架扶手（13）、自動導引運輸車（14）。

具體實施方式

下面結合附圖和具體實施例為本發明進一步說明：

1. 貨架的組裝

首先將萬向滑輪（12）和底座（9）安裝就位，將牽引掛扣（10）安裝于底座（9）中部位置，RFID標簽（11）安放在兩個牽引掛扣（10）之間，隨后校正底座（9）水平；通過減震墊圈（3）與螺栓將橫梁（1）與縱梁（2）緊固連接成頂框，隨后校正水平；將托盤架（7）與立柱（4）的預沖孔（5）掛接相連，每層間距15厘米，安裝于立柱（4）之上；下端立柱（4）通過減震墊圈（3）與螺栓固定于底座（9）上，組成下端貨架，上端立柱（4）固定于頂框上，組成上端貨架，最后通過錐螺紋接頭（6）將上下端貨架組裝成型。
