本發明是一種適用于老年人的保健藥枕，屬于醫療器械設備領域。

背景技術：

現有技術中，藥枕就是改善睡眠的一項重要措施。人生約有1/3的時間處于睡眠中，充分利用枕頭，對健康有著非常重要的作用。藥枕中的藥物多具有芳香走竄的性質，作用于頭部后側的穴位，再通過經絡的傳導，對人體有調和氣血、祛病延年的作用。藥枕多適用于慢性疾病患者，如五官病、頸椎病、偏頭痛、高血壓等，現有技術中的藥枕存在頗多弊端與不足，隨著人們生活品質的提高，現有技術中的藥枕已經無法滿足人們的需求，現有技術的中的藥枕，無法調節枕墊的長度，使其不能滿足各種長度的使用需求，現有技術中的藥枕無法隨意更換枕芯中的藥物，嚴重影響其使用壽命，現有技術中的藥枕中的藥物使用周期短，藥物更換頻繁，增加了使用者的更換頻率，不利于長期使用，所以急需要一種適用于老年人的保健藥枕來解決上述出現的問題。

技術實現要素：

針對現有技術存在的不足，本發明目的是提供一種適用于老年人的保健藥枕，以解決上述背景技術中提出的問題，本發明使用方便，便于操作，穩定性好，可靠性高。

為了實現上述目的，本發明是通過如下的技術方案來實現：一種適用于老年人的保健藥枕，包括藥枕主體、可調節枕墊機構、可調節儲藥機構以及換藥機構，所述藥枕主體由上枕面以及側枕面組成，所述側枕面安裝在上枕面左側位置，所述側枕面設有兩組，兩組所述側枕面對稱裝配在上枕面左右兩側，所述可調節枕墊機構由枕墊、拉帶以及槽體組成，所述槽體安裝在上枕面下方，所述枕墊裝配在槽體內，所述拉帶安裝在枕墊前端面上，所述換藥機構安裝在槽體后方，所述換藥機構由盒體、滑輪以及滑槽組成，所述盒體為空心長方體結構，所述盒體安裝在槽體伙后方，所述滑輪槽裝配在盒體下端位置，所述滑輪安裝在盒體下端面上，所述滑輪裝配在滑槽內，所述可調節儲藥機構安裝在盒體內，所述可調節儲藥機構由軸承一、調節螺母、連接軸、儲藥盒以及軸承二組成，所述調節螺母安裝在盒體右端面外側，所述軸承一裝配在盒體右端面內側，所述軸承二安裝在盒體左端面內側，所述連接軸裝配在盒體內，所述連接軸左端連接軸承二，所述連接軸右端連接軸承一，所述儲藥盒安裝在連接軸上。

進一步地，所述上枕面上設有六組以上透氣孔且六組以上透氣孔交錯分布在上枕面上。

進一步地，所述拉帶通過螺釘固定在枕墊上。

進一步地，所述滑輪設有兩組以上，兩組以上所述滑輪等距裝配在盒體下端面上且兩組以上所述滑輪規格相同。

進一步地，所述盒體右端上安裝有把手。

進一步地，所述儲藥盒設有四組，四組所述儲藥盒等距包裹在連接軸上且四組儲藥盒結構相同。

本發明的有益效果：本發明的一種適用于老年人的保健藥枕，因本發明添加了枕墊、拉帶以及槽體，該設計解決了原有藥枕長度無法調節的問題，使本發明適用于各種長度的使用需求，大大增加了本發明的適用范圍以及適用人群，因本發明添加了盒體、滑輪以及滑槽，該設計改變了原有藥枕無法換藥或者換藥不易的弊端，便于使用者更換藥物，同時延長了本發明的使用壽命，另添加了把手，該設計提高了使用者換藥的速率，因本發明添加了軸承一、調節螺母、連接軸、儲藥盒以及軸承二，該設計改變了原有藥枕藥物使用周期短，換藥頻率高的弊端，大大增加了本發明內藥物的使用周期，保證了本發明的治療效果，另透氣孔的添加，保證本發明的內的空氣流通，本發明結構合理，功能齊全，適用范圍廣，療效好，使用周期長，可靠性高。

附圖說明

通過閱讀參照以下附圖對非限制性實施例所作的詳細描述，本發明的其它特征、目的和優點將會變得更明顯：

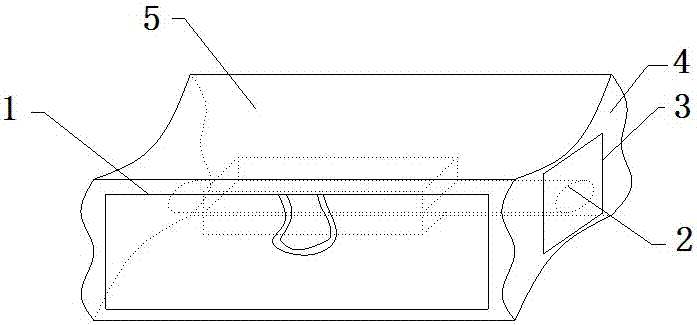

圖1為本發明一種適用于老年人的保健藥枕的結構示意圖；

圖2為本發明一種適用于老年人的保健藥枕中可調節枕墊機構的結構示意圖；

圖3為本發明一種適用于老年人的保健藥枕中可調節儲藥機構的結構示意圖；

圖4為本發明一種適用于老年人的保健藥枕中換藥機構的結構示意圖；

圖中： 1-可調節枕墊機構、2-可調節儲藥機構、3-換藥機構、4-側枕面、5-上枕面、11-枕墊、12-拉帶、13-槽體、21-軸承一、22-調節螺母、23-連接軸、24-儲藥盒、25-軸承二、31-盒體、32-滑輪、33-滑槽。

具體實施方式

為使本發明實現的技術手段、創作特征、達成目的與功效易于明白了解，下面結合具體實施方式，進一步闡述本發明。

請參閱圖1-圖4，本發明提供一種技術方案：本發明是通過如下的技術方案來實現：一種適用于老年人的保健藥枕，包括藥枕主體、可調節枕墊11機構1、可調節儲藥機構2以及換藥機構3，藥枕主體由上枕面5以及側枕面4組成，側枕面4安裝在上枕面5左側位置，側枕面4設有兩組，兩組側枕面4對稱裝配在上枕面5左右兩側，可調節枕墊11機構1由枕墊11、拉帶12以及槽體13組成，槽體13安裝在上枕面5下方，枕墊11裝配在槽體13內，拉帶12安裝在枕墊11前端面上，換藥機構3安裝在槽體13后方，換藥機構3由盒體31、滑輪32以及滑槽33組成，盒體31為空心長方體結構，盒體31安裝在槽體13伙后方，滑輪32槽裝配在盒體31下端位置，滑輪32安裝在盒體31下端面上，滑輪32裝配在滑槽33內，可調節儲藥機構2安裝在盒體31內，可調節儲藥機構2由軸承一21、調節螺母22、連接軸23、儲藥盒24以及軸承二25組成，調節螺母22安裝在盒體31右端面外側，軸承一21裝配在盒體31右端面內側，軸承二25安裝在盒體31左端面內側，連接軸23裝配在盒體31內，連接軸23左端連接軸23承二，連接軸23右端連接軸23承一21，儲藥盒24安裝在連接軸23上。

上枕面5上設有六組以上透氣孔且六組以上透氣孔交錯分布在上枕面5上，拉帶12通過螺釘固定在枕墊11上，滑輪32設有兩組以上，兩組以上滑輪32等距裝配在盒體31下端面上且兩組以上滑輪32規格相同，盒體31右端上安裝有把手，儲藥盒24設有四組，四組儲藥盒24等距包裹在連接軸23上且四組儲藥盒24結構相同。

具體實施方式：在進行使用時，首先工作人員對本發明進行檢查，檢查是否存在缺陷，如果存在缺陷的話就無法進行使用了，此時需要通知維修人員進行維修，如果不存在問題的話就可以進行使用，使用時，使用者首先根據自身的舒適度，通過拉動拉帶12，拉帶12帶動枕墊11在槽體13內移動，當枕墊11移動至合適長度后，停止拉動拉帶12即可，因本發明添加了枕墊11、拉帶12以及槽體13，該設計解決了原有藥枕長度無法調節的問題，使本發明適用于各種長度的使用需求，大大增加了本發明的適用范圍以及適用人群。

當本發明內的儲藥盒24中的藥物藥效不足時，使用者通過擰動調節螺母22，調節螺母22帶動連接軸23在軸承一21與軸承二25內轉動，連接軸23帶動儲藥盒24轉動，從而將新儲藥盒24調整至上枕面5正下方，因本發明添加了軸承一21、調節螺母22、連接軸23、儲藥盒24以及軸承二25，該設計改變了原有藥枕藥物使用周期短，換藥頻率高的弊端，大大增加了本發明內藥物的使用周期，保證了本發明的治療效果。

當需要更換儲藥盒24內的藥物時，使用者拉動把手，把手將盒體31通過滑輪32從滑槽33內拉出，再將儲藥盒24內換上新藥物即可，因本發明添加了盒體31、滑輪32以及滑槽33，該設計改變了原有藥枕無法換藥或者換藥不易的弊端，便于使用者更換藥物，同時延長了本發明的使用壽命，另添加了把手，該設計提高了使用者換藥的速率。

以上顯示和描述了本發明的基本原理和主要特征和本發明的優點,對于本領域技術人員而言，顯然本發明不限于上述示范性實施例的細節，而且在不背離本發明的精神或基本特征的情況下，能夠以其他的具體形式實現本發明。因此，無論從哪一點來看，均應將實施例看作是示范性的，而且是非限制性的，本發明的范圍由所附權利要求而不是上述說明限定，因此旨在將落在權利要求的等同要件的含義和范圍內的所有變化囊括在本發明內。不應將權利要求中的任何附圖標記視為限制所涉及的權利要求。

此外，應當理解，雖然本說明書按照實施方式加以描述，但并非每個實施方式僅包含一個獨立的技術方案，說明書的這種敘述方式僅僅是為清楚起見，本領域技術人員應當將說明書作為一個整體，各實施例中的技術方案也可以經適當組合，形成本領域技術人員可以理解的其他實施方式。
