本發明防散落卷紙盒，屬于日常用品技術領域。

背景技術：

衛生紙是人們生活必備品，在衛生間，通常會使用衛生紙盒將衛生紙固定于衛生間內，方便人們使用。

現有技術中，一般都是采用一個固定軸，然后將中間帶孔的卷紙?zhí)兹胼S上，采用抽拉的方式將衛生紙從盒中抽出，然而這種卷紙盒只能使用于中間帶孔的卷紙，對于中間無孔的卷紙便不能使用，另一方面，在抽拉的時候，如果力度稍微大一些，卷紙由于慣性會旋轉很久，造成大量的衛生紙從卷紙上松散開，然后順著出口掉落出來，掉落出來的衛生紙便不能再使用了，造成了大量的浪費。

技術實現要素：

本發明克服了現有技術存在的不足，提供了防散落卷紙盒，利用夾緊裝置對卷紙的自由端進行限制，防止卷紙的自由端因拉力過大而松散，減少不必要的浪費。

為了解決上述技術問題，本發明采用的技術方案為：防散落卷紙盒，包括盒體、第一支撐軸、第二支撐軸和夾緊裝置，所述盒體為中空殼體結構，包括活動面和固定體，所述活動面為盒體的前表面，所述活動面與固定體鉸接，所述第一支撐軸和第二支撐軸均位于盒體中空部的中間，所述第一支撐軸和第二支撐軸成平行設置，所述第二支撐軸與盒體之間為活動可拆卸式，所述夾緊裝置位于盒體中空部的下方，所述夾緊裝置包括固定桿和活動體，所述固定桿的兩端分別固定于盒體的兩個側面上，所述固定桿的一端開有連接槽，所述連接槽內設置有連接軸，所述連接軸與固定桿成垂直設置，所述活動體通過連接軸鉸接于固定桿上，所述活動體包括下壓桿、旋轉套和手控桿，所述旋轉套套裝在連接軸的外圓，所述下壓桿的一端固定在旋轉套上，所述下壓桿的另一端為自由端，沿著固定桿的方向向盒體內延伸，所述手控板的一端固定在旋轉套上，所述手控桿的另一端為自由端，穿過盒體的一側延伸至盒體外，所述下壓桿和手控桿通過旋轉套在連接軸上旋轉，所述活動體和固定桿之間設置有限位彈簧。

所述第一支撐軸包括左半軸和右半軸，所述左半軸和右半軸均為中空結構，所述左半軸與右半軸內均設置有彈簧，兩個所述彈簧的一端分別固定于盒體內的兩個側壁上，兩個所述彈簧的另一端分別固定于左半軸和右半軸的內部，所述左半軸和右半軸通過彈簧設置于盒體內部。

所述限位彈簧位于下壓桿與固定桿之間，所述限位彈簧為拉簧。

所述限位彈簧位于手控桿與固定桿之間，所述限位彈簧為壓簧。

所述盒體的側壁上開有與手控桿相適應的通槽，所述手控桿的自由端從通槽伸出并在通槽內移動。

所述固定桿的外圓設置有滾動套，所述滾動套可繞固定桿旋轉。

所述活動面與固定體之間設有防止活動面任意打開的鎖扣。

本發明與現有技術相比具有以下有益效果：

1、本裝置采用夾緊裝置對出口的衛生紙?zhí)砑宇A(yù)緊力，這樣在抽拉衛生紙時，會帶有一定的阻力，用力大一些也不會將大量的衛生紙抽出，從而防止了因外力導致卷紙繞著支撐軸過度的旋轉，防止衛生紙松散。

2、夾緊裝置采用手控方式對其進行控制，操作手控桿即可打開夾緊裝置，當衛生紙用完后，放置新的卷紙，按下手控桿將卷紙的自由端從下壓桿和固定桿之間穿過即可，操作簡單方便。

3、本裝置可根據具體不同的卷紙選擇支撐軸的個數，從而適用于不同種類的卷紙，當卷紙為帶中孔的，則將第二支撐軸取下，將卷紙?zhí)兹氲谝恢屋S中，當卷紙為不帶中孔的，則將第二支撐軸裝上，然后將卷紙放在兩根軸上即可使用。

4、本裝置使用簡單，應用范圍廣，且結構簡單。

附圖說明

下面結合附圖對本發明做進一步的說明。

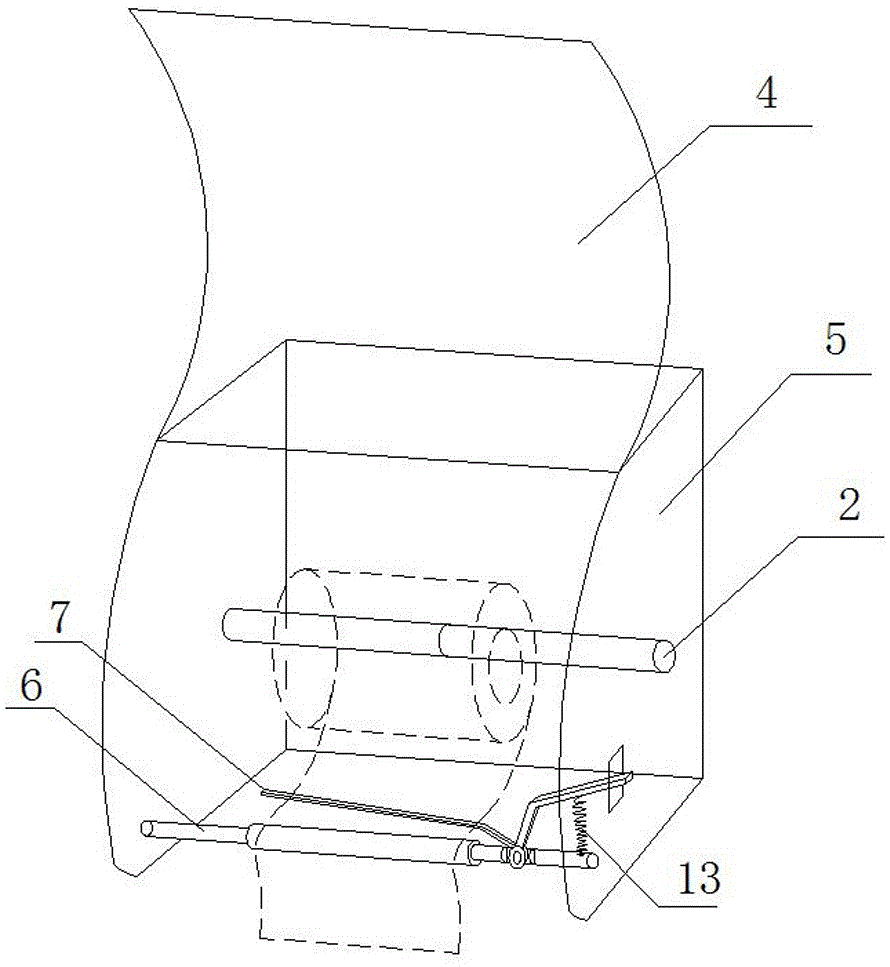

圖1為實施例一的結構示意圖一。

圖2為實施例一的結構示意圖二。

圖3為實施例一中夾緊狀態的結構示意圖。

圖4為實施例二的結構示意圖。

圖5為本發明中第一支撐軸的剖視圖。

圖6為本發明中活動體的結構示意圖。

圖7為本發明中固定桿的結構示意圖。

圖中1為盒體、2為第一支撐軸、3為夾緊裝置、4為活動面、5為固定體、6為固定桿、7為活動體、8為連接槽、9為連接軸、10為下壓桿、11為旋轉套、12為手控桿、13為限位彈簧、14為左半軸、15為右半軸、16為彈簧、17為通槽、18為滾動套、20為第二支撐軸。

具體實施方式

實施例一

如圖1~圖3和圖5~圖7所示，本發明防散落卷紙盒，包括盒體1、第一支撐軸2、第二支撐軸20和夾緊裝置3，所述盒體1為中空殼體結構，包括活動面4和固定體5，所述活動面4為盒體1的前表面，所述活動面4與固定體5鉸接，所述第一支撐軸2和第二支撐軸20均位于盒體1中空部的中間，所述第一支撐軸2和第二支撐軸20成平行設置，所述第二支撐軸20與盒體1之間為活動可拆卸式，所述夾緊裝置3位于盒體1中空部的下方，所述夾緊裝置3包括固定桿6和活動體7，所述固定桿6的兩端分別固定于盒體1的兩個側面上，所述固定桿6的一端開有連接槽8，所述連接槽8內設置有連接軸9，所述連接軸9與固定桿3成垂直設置，所述活動體7通過連接軸9鉸接于固定桿6上，所述活動體7包括下壓桿10、旋轉套11和手控桿12，所述旋轉套11套裝在連接軸9的外圓，所述下壓桿10的一端固定在旋轉套11上，所述下壓桿10的另一端為自由端，沿著固定桿6的方向向盒體1內延伸，所述手控板12的一端固定在旋轉套11上，所述手控桿12的另一端為自由端，穿過盒體1的一側延伸至盒體1外，所述下壓桿10和手控桿12通過旋轉套11在連接軸9上旋轉，所述活動體7和固定桿6之間設置有限位彈簧13。

所述第一支撐軸2包括左半軸14和右半軸15，所述左半軸14和右半軸15均為中空結構，所述左半軸14與右半軸15內均設置有彈簧16，兩個所述彈簧16的一端分別固定于盒體1內的兩個側壁上，兩個所述彈簧16的另一端分別固定于左半軸14和右半軸15的內部，所述左半軸14和右半軸15通過彈簧16設置于盒體1內部，由于左半軸14和右半軸15均是通過彈簧16連接，因此左半軸14和右半軸15均可通過外力與盒體1的側壁分離。

所述限位彈簧13位于手控桿12與固定桿6之間，所述限位彈簧13為壓簧。

所述盒體1的側壁上開有與手控桿12相適應的通槽17，所述手控桿12的自由端從通槽伸17出并在通槽17內移動。

所述固定桿的外圓設置有滾動套18，所述滾動套18可繞固定桿旋轉，滾動套18可以使抽紙變得更加輕松順滑。

所述活動面4與固定體5之間設有防止活動面4任意打開的鎖扣。

具體使用方法：

如圖3所示，夾緊裝置3在初始狀態時，通過限位彈簧13的作用，將手控桿12向上推起，下壓桿10通過限位彈簧13的推力而向固定桿6上靠近，從而實現對卷紙自由端的限制。

需要更換卷紙時，如果使用不帶孔的卷紙，如圖1所示，直接將衛生紙放置在第一支撐軸2和第二支撐軸20的上方即可，然后手動按壓手控桿12，手控桿12帶動旋轉套11在連接軸9上旋轉，從而帶動下壓桿10向上抬起，此時將卷紙的自由端穿過下壓桿10與固定桿6之間，然后松開手，夾緊裝置3回到初始的壓緊狀態，從而完成更換。

如果使用帶中孔的卷紙，使用者同樣可以將卷紙直接放在第一支撐軸2和第二支撐軸20的上方，然而，通常帶有中孔的卷紙體積都比較大，有些卷紙因為多大而無法放置在第一支撐軸2和第二支撐軸20上，此時，則需要先將第二支撐軸20取下，然后將第一支撐軸2中的左半軸14或右半軸15扳開，卷紙?zhí)自谳S上后，松開左半軸14或右半軸15，其內部的彈簧16會將左半軸14和右半軸15復位成一根軸，然后根據上述的方法控制手控桿12對卷紙的自由端進行夾持動作即可完成更換。

實施例二

如圖4~圖7所示，實施例二與實施例一的區別僅在于所述限位彈簧13位于下壓桿10與固定桿6之間，所述限位彈簧13為拉簧。

上面結合附圖對本發明的實施例作了詳細說明，但是本發明并不限于上述實施例，在本領域普通技術人員所具備的知識范圍內，還可以在不脫離本發明宗旨的前提下作出各種變化。
