本發明涉及門體制造技術領域，尤其涉及一種可以自動排出室內洪水的門。

背景技術：

洪澇災害[1]包括洪水災害和雨澇災害兩類。其中，由于強降雨、冰雪融化、冰凌、堤壩潰決、風暴潮等原因引起江河湖泊及沿海水量增加、水位上漲而泛濫以及山洪暴發所造成的災害稱為洪水災害；因大雨、暴雨或長期降雨量過于集中而產生大量的積水和徑流，排水不及時，致使土地、房屋等漬水、受淹而造成的災害稱為雨澇災害。由于洪水災害和雨澇災害往往同時或連續發生在同一地區，有時難以準確界定，往往統稱為洪澇災害。其中，洪水災害按照成因，可以分為暴雨洪水、融雪洪水、冰凌洪水、風暴潮洪水等。根據雨澇發生季節和危害特點，可以將雨澇災害分為春澇、夏澇、夏秋澇和秋澇等。

我國某些地區經常遭受暴雨的洪澇災害，對當?shù)氐慕?jīng)濟造成嚴重的損失，發生洪澇災害時，家里的人常常會轉移到別的地方，無法及時對室內的洪水進行排放，從而造成嚴重的經濟損失，為此我們?cè)O(shè)計出一種可以自動排出室內洪水的門，來解決上述問題。

技術實現要素：

本發明的目的是為了解決現有技術中存在的缺點，而提出的一種可以自動排出室內洪水的門。

為了實現上述目的，本發明采用了如下技術方案：

一種可以自動排出室內洪水的門，包括門框，所述門框填充有加強鋼筋，所述門框的一側通過鉸鏈轉動連接有泄洪門主體，所述泄洪門主體上設置有貓眼和門鈴，且門鈴的上方安裝有照明燈，所述泄洪門主體的下方設置有排水網，所述排水網兩側的泄洪門主體上均設置有導軌，且導軌相互靠近的一側設置有水位探測裝置，所述導軌上活動安裝有行走裝置，所述行走裝置上固定連接有蓋板，所述泄洪門主體的中部設置有泄洪槽口，所述泄洪槽口的上端通過鉸鏈轉動連接泄洪閘門，所述泄洪閘門遠離鉸鏈的一側設置有兩個插銷孔，所述泄洪槽口遠離鉸鏈的一側安裝有兩組氣缸，所述氣缸的活塞桿朝上設置，且與插銷孔吻合，所述插銷孔之間設置有水壓探測器，所述泄洪閘門的兩側均通過轉軸連接有連接桿的一端，所述連接桿的另一端通過轉軸轉動連接在泄洪槽口的兩側內壁上，所述門框的下端兩側均設置有加固橫板，所述泄洪門主體的上端設置有控制器。

優選的，所述行走裝置內設置有滾輪，滾輪活動安裝于軌道上，且滾輪由馬達驅動。

優選的，所述泄洪門主體上設置有貓眼和門鈴，且門鈴的上方安裝有照明燈。

優選的，所述控制器的輸出端與馬達、氣缸和照明燈的控制端電性連接。

優選的，所述水位探測裝置和水壓探測器的輸出端與控制器的輸入端電性連接。

優選的，所述加固橫板在門框安裝時直接埋在地面以下。

與現有技術相比，本發明的有益效果是：

1、設置有排水網，在室內有積水，但積水量不多時，通過打開蓋板對室內的積水進行排放；

2、室內洪水水位過高，排水網排水不及時的情況下，打開泄洪閘門增加室內洪水排放的速度，達到快速泄洪的目的；

3、水位探測裝置和水壓探測器探測水位的高低和壓力大小，控制器通過傳輸?shù)臄?shù)據來決定使用排水網泄洪，還是使用泄洪閘門泄洪，達到了自動泄洪的目的；

4、排水網和泄洪閘門均無法過人，保證了室內無人自動泄洪時，室內財產的安全性。

附圖說明

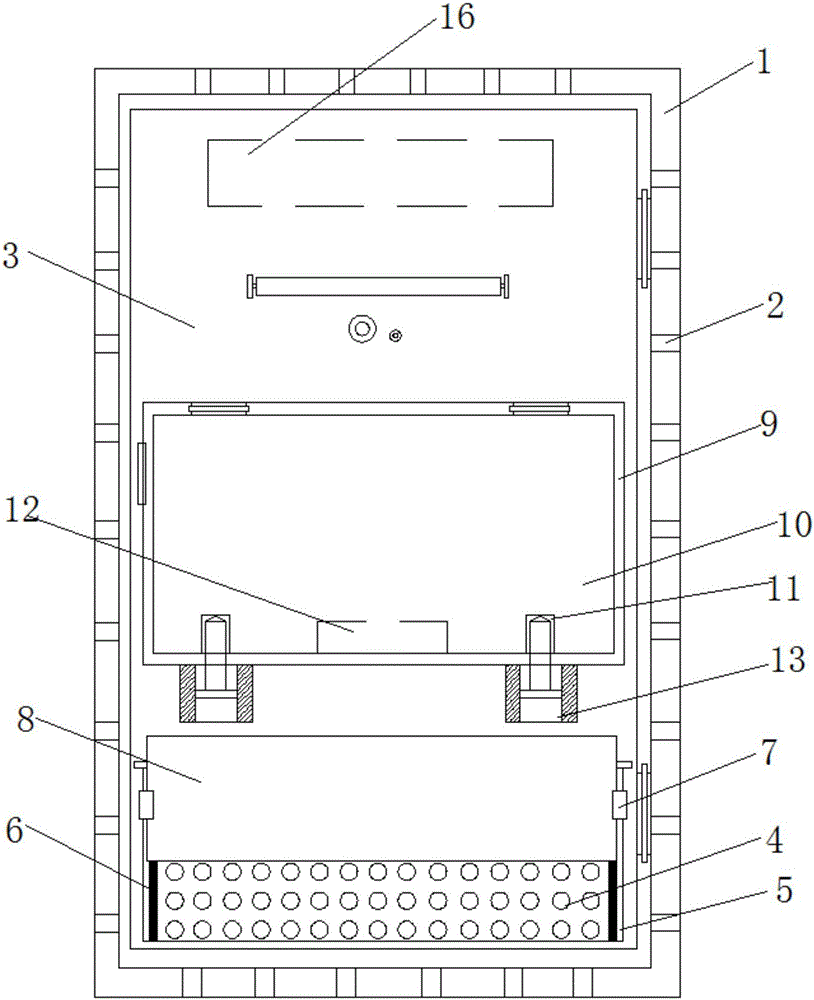

圖1為本發明提出的一種可以自動排出室內洪水的門的結構示意圖；

圖2為本發明提出的一種可以自動排出室內洪水的門的側視圖。

圖中：1門框、2加強鋼筋、3泄洪門主體、4排水網、5導軌、6水位探測裝置、7行走裝置、8蓋板、9泄洪槽口、10泄洪閘門、11插銷孔、12水壓探測器、13氣缸、14連接桿、15加固橫板、16控制器。

具體實施方式

下面將結合本發明實施例中的附圖，對本發明實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本發明一部分實施例，而不是全部的實施例。

參照?qǐng)D1-2，一種可以自動排出室內洪水的門，包括門框1，門框1填充有加強鋼筋2，門框1的一側通過鉸鏈轉動連接有泄洪門主體3，泄洪門主體3的下方設置有排水網4，排水網4兩側的泄洪門主體3上均設置有導軌5，且導軌5相互靠近的一側設置有水位探測裝置6，導軌5上活動安裝有行走裝置7，行走裝置7內設置有滾輪，滾輪活動安裝于導軌5上，且滾輪由馬達驅動，行走裝置7上固定連接有蓋板8，泄洪門主體3的中部設置有泄洪槽口9，泄洪槽口9的上端通過鉸鏈轉動連接泄洪閘門10，泄洪閘門10遠離鉸鏈的一側設置有兩個插銷孔11，泄洪槽口9遠離鉸鏈的一側安裝有兩組氣缸13，氣缸13的活塞桿朝上設置，且與插銷孔11吻合，插銷孔11之間設置有水壓探測器12，水位探測裝置6和水壓探測器12的輸出端與控制器16的輸入端電性連接，泄洪閘門10的兩側均通過轉軸連接有連接桿14的一端，連接桿14的另一端通過轉軸轉動連接在泄洪槽口9的兩側內壁上，門框1的下端兩側均設置有加固橫板15，加固橫板15在門框1安裝時直接埋在地面以下，泄洪門主體3的上端設置有控制器16，控制器16的輸出端與馬達、氣缸13和照明燈的控制端電性連接。

本發明在使用時，水位探測器6首先探測室內是否有積水，且積水深度的高度，并將信息傳遞給控制器16，控制器16根據反饋信息驅動行走裝置7打開蓋板8對室內的積水進行排放，當水位過高達到水壓探測器12的位置時，水壓探測器12檢測室內洪水的壓力將信息反饋給控制器16，控制器16驅動氣缸13從插銷孔11回縮活塞，洪水的壓力自動頂開泄洪閘門10進行室內的泄洪，排水網4和泄洪閘門10均無法過人，保證了室內無人自動泄洪時，室內財產的安全性，門框1內設置加強鋼筋2進行加固，低于洪水的壓力，防止門體變形，水位探測裝置6和水壓探測器12探測水位的高低和壓力大小，控制器16通過傳輸?shù)臄?shù)據來決定使用排水網4泄洪，還是使用泄洪閘門10泄洪，達到了自動泄洪的目的。

以上所述，僅為本發明較佳的具體實施方式，但本發明的保護范圍并不局限于此，任何熟悉本技術領域的技術人員在本發明揭露的技術范圍內，根據本發明的技術方案及其發明構思加以等同替換或改變，都應涵蓋在本發明的保護范圍之內。
