技術領域

本發明涉及一種洗鞋機，尤其是一種具有自動浸泡清洗及自動控干功能的自動洗鞋機。

背景技術：

休閑運動類的鞋穿著舒適輕便，很多人都喜歡穿這樣的鞋，這種鞋一般具有吸汗透氣的特點，但很容易臟，為保持清潔需要經常刷洗，洗鞋的方法一般都是把鞋放在水中浸泡后用刷子刷洗，即麻煩又傷鞋而且鞋里邊還刷不干凈，刷完后需要晾干也沒有合適的地方，在陽光下曬干會使膠質老化顏色變舊，避光陰干的方法干燥的時間太長，鞋容易變形并且容易滋生細菌。

技術實現要素：

本發明的目的是為了克服現有技術的不足，發明一種具有自動浸泡清洗及自動控干功能的自動洗鞋機。

為了實現上述目的，本發明提供的一種自動洗鞋機具有自動浸泡清洗及自動控干功能，其由殼體、水槽、進水控制單元、排水控制單元、隔板、驅動電機、電機固定架、電機固定架升降器、傳動桿、裝鞋架、門檔升降器、門檔、洗滌劑儲存罐、洗滌劑噴頭、殺菌/烘干燈、智能控制單元、電源控制單元、枝型刷和條形刷組成，其中水槽、進水控制單元、排水控制單元、隔板、電機固定架升降器、門檔升降器、洗滌劑儲存罐、殺菌/烘干燈、智能控制單元及電源控制單元都安裝在殼體上，驅動電機安裝在電機固定架上，電機固定架安裝在電機固定架升降器上，傳動桿與驅動電機連接，裝鞋架安裝在傳動桿前端，門檔安裝在門檔升降器上，洗滌劑噴頭安裝在門檔底邊，枝型刷和條形刷是可拆卸的洗刷用具。

所述的一種自動洗鞋機其特征在于驅動電機、電機固定架、電機固定架升降器、傳動桿和裝鞋架組成自動洗鞋機的核心組件，電機固定架升降器用于固定及升降電機固定架，使電機固定架帶著驅動電機、傳動桿及裝鞋架處于設定高度，使裝鞋架可以浸泡在水槽內或懸于水槽上方，驅動電機通過傳動桿使裝鞋架旋轉，裝鞋架在水槽內水中旋轉可以清洗裝鞋架內的鞋，裝鞋架懸于水槽上方旋轉可以甩干裝鞋架內的鞋。

所述的一種自動洗鞋機其特征在于其具有自動控干功能，自動控干時裝鞋架懸于水槽上方，裝鞋架先快速旋轉使鞋脫水，再慢速旋轉使鞋風干，風干時門檔移動到頂部，殺菌/烘干燈可以選擇開啟以加快風干速度。

所述的一種自動洗鞋機其特征在于洗滌劑儲存罐內的洗滌劑可以通過洗滌劑噴頭直接噴灑在鞋架上的鞋上，門檔升降器可以使門檔上下移動，門檔上下移動過程中洗滌劑噴頭可以對向鞋的不同部位噴灑洗滌劑。

所述的一種自動洗鞋機其特征在于裝鞋架由平板和有彈力的網兜組成，網兜固定端固定在平板的一端，網兜自由端套在平板的另一端，網兜用于把鞋固定在裝鞋架上。

所述的一種自動洗鞋機其特征在于其具有自潔功能，進水控制單元的進水口由多個不同角度的噴頭組成，這些噴頭除供水外，還可以沖洗清潔洗鞋區域，使用殺菌/烘干燈能通過高溫和紫外線照射殺滅洗鞋區域的細菌。

所述的一種自動洗鞋機其特征在于枝型刷和條形刷是可拆卸的洗刷用具，枝型刷用于放在水槽內，裝鞋架在水槽內水中旋轉時枝型刷可以刷洗裝鞋架上鞋的外部，條形刷用于塞入鞋內，裝鞋架旋轉時條形刷在鞋內躥動刷洗鞋內部邊角。

所述的一種自動洗鞋機其特征在于智能控制單元是人機交互的部件，通過智能控制單元選擇設置自動洗鞋機工作的程式。

本發明的有益效果主要有以下四個方面：

本發明一種自動洗鞋機具有自動浸泡清洗及自動控干功能，使用方便實用性好，和洗衣機一樣能減輕生活中的勞動量，是一項能切實提高生活質量的發明創造。

本發明一種自動洗鞋機能把洗滌液直接噴灑到鞋上，使鞋上能粘覆較高濃度的洗滌液，能充分發揮洗滌液的去污力，既得到很好的去污清潔效果又能節省洗滌劑。

本發明一種自動洗鞋機可以使鞋內部得到很好的刷洗，洗好后的鞋穿著更加舒適衛生。

本發明一種自動洗鞋機具有自潔功能，避免多人共用可能產生的交叉污染。

附圖說明

圖1為自動洗鞋機側視內部構造示意圖

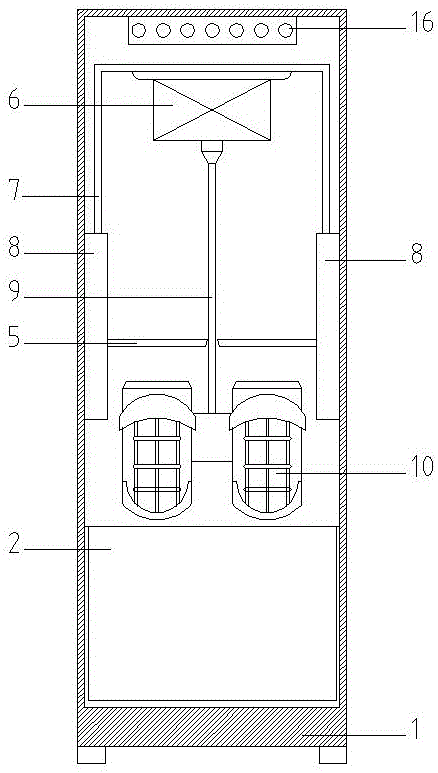

圖2為自動洗鞋機正視內部構造示意圖

圖3為自動洗鞋機后視內部構造示意圖

圖中，1、殼體，2、水槽，3、進水控制單元，4、排水控制單元，5、隔板，6、驅動電機，7、電機固定架，8、電機固定架升降器，9、傳動桿，10、裝鞋架，11、門檔升降器，12、門檔，13、洗滌劑儲存罐，14、洗滌劑噴頭，15、殺菌/烘干燈，16、智能控制單元，17、電源控制單元，18、枝型刷，19、條形刷。

具體實施方式

如圖1圖2圖3所示，其具有自動浸泡清洗及自動控干功能，由殼體1、水槽2、進水控制單元3、排水控制單元4、隔板5、驅動電機6、電機固定架7、電機固定架升降器8、傳動桿9、裝鞋架10、門檔升降器11、門檔12、洗滌劑儲存罐13、洗滌劑噴頭14、殺菌/烘干燈15、智能控制單元16、電源控制單元17、枝型刷18和條形刷19組成，其中水槽2、進水控制單元3、排水控制單元4、隔板5、電機固定架升降器8、門檔升降器11、洗滌劑儲存罐13、殺菌/烘干燈15、智能控制單元16及電源控制單元17都安裝在殼體1上，驅動電機6安裝在電機固定架7上，電機固定架7安裝在電機固定架升降器8上，傳動桿9與驅動電機6連接，裝鞋架10安裝在傳動桿9前端，門檔12安裝在門檔升降器11上，洗滌劑噴頭14安裝在門檔12底邊，枝型刷18和條形刷19是可拆卸的洗刷用具。

如圖1圖2圖3所示，驅動電機6、電機固定架7、電機固定架升降器8、傳動桿9和裝鞋架10組成自動洗鞋機的核心組件，電機固定架升降器8用于固定及升降電機固定架7，使電機固定架7帶著驅動電機6、傳動桿9及裝鞋架10處于設定高度，使裝鞋架10可以浸泡在水槽2內或懸于水槽2上方，驅動電機6通過傳動桿9使裝鞋架10旋轉，裝鞋架10在水槽2內水中旋轉可以清洗裝鞋架10內的鞋，裝鞋架10懸于水槽2上方旋轉可以甩干裝鞋架10內的鞋。

如圖1圖2圖3所示，其具有自動控干功能，自動控干時裝鞋架10懸于水槽2上方，裝鞋架10先快速旋轉使鞋脫水，再慢速旋轉使鞋風干，風干時門檔12移動到頂部，殺菌/烘干燈15可以選擇開啟以加快風干速度。

如圖1所示，洗滌劑儲存罐13內的洗滌劑可以通過洗滌劑噴頭14直接噴灑在鞋架10上的鞋上，門檔升降器11可以使門檔12上下移動，門檔12上下移動過程中洗滌劑噴頭14可以對向鞋的不同部位噴灑洗滌劑。

如圖1圖2圖3所示，裝鞋架10由平板和有彈力的網兜組成，網兜固定端固定在平板的一端，網兜自由端套在平板的另一端，網兜用于把鞋固定在裝鞋架10上。

如圖1所示，其具有自潔功能，進水控制單元3的進水口由多個不同角度的噴頭組成，這些噴頭除供水外，還可以沖洗清潔洗鞋區域，使用殺菌/烘干燈15能通過高溫和紫外線照射殺滅洗鞋區域的細菌。

如圖1所示，枝型刷18和條形刷19是可拆卸的洗刷用具，枝型刷18用于放在水槽2內，裝鞋架10在水槽2內水中旋轉時枝型刷（18）可以刷洗裝鞋架10上鞋的外部，條形刷19用于塞入鞋內，裝鞋架10旋轉時條形刷19在鞋內躥動刷洗鞋內部邊角。

如圖1圖2圖3所示，智能控制單元16是人機交互的部件，通過智能控制單元16選擇設置自動洗鞋機工作的程式。

如圖1圖2圖3所示，使用本發明自動洗鞋機洗鞋時，先在兩只鞋內塞入條形刷19，在水槽2中放入枝型刷18，再把兩只鞋分別裝在裝鞋架10上的網兜內，裝鞋架10上的網兜有彈力，大小號的鞋都能被網兜固定在裝鞋架10上，然后通過智能控制單元16選擇設置自動洗鞋機工作的程式。
