本發明涉及泡茶領域，特別是一種泡茶承載臺。

背景技術：

普通的泡茶臺，由于材質的問題，質量比較沉重，移動過程中比較費力，而且第一泡通常都是倒掉的，給茶杯倒上水的同時，杯底難免會有水珠，拿起來時水珠飛濺，比較不衛生，因此為了解決這些問題，設計一種便于移動和防止被粘上水的泡茶臺是很有必要的。

技術實現要素：

本發明的目的是為了解決上述問題，設計了一種泡茶承載臺。

實現上述目的本發明的技術方案為，一種泡茶承載臺，包括矩形基座,所述矩形基座下表面邊緣處設有移動機構，所述矩形基座上表面設有矩形空心承載盒，所述矩形空心承載盒上表面設有茶具承載機構，所述矩形空心承載盒內設有廢水存放機構，所述矩形空心承載盒上表面且位于承載機構左側設有加熱機構，所述矩形基座側表面上設有茶葉承載機構，所述加熱機構由設置在矩形空心承載盒上表面的一號圓形凹槽、嵌裝在一號圓形凹槽內的豎直加熱圓筒、開在豎直加熱圓筒側表面上的多個二號圓形通孔、設置在豎直加熱圓筒內下表面的豎直立柱、開在豎直立柱側表面上的且與多個二號圓形通孔相匹配的多個水平承載凹槽、嵌裝在每個二號圓形通孔內且與所對應的水平承載凹槽相搭接的加熱滾筒、開在每個加熱滾筒側表面上的多個散熱孔、嵌裝在每個加熱滾筒內的加熱棒、套裝在每個加熱滾筒一端面且位于豎直加熱圓筒外的隔熱圓筒、開在豎直加熱圓筒上表面的一號圓形通孔、嵌裝在一號圓形通孔內的錐形無底承載架、固定連接在錐形無底承載架內側表面上的多個水平支撐桿、固定連接在多個水平支撐桿上的固定圓環、嵌裝在固定圓環內的一組溫度傳感器共同構成的，所述矩形空心承載盒側表面上設有控制器，所述控制器的輸出端通過導線與加熱棒電性連接，所述控制器的輸入端通過導線與溫度傳感器電性連接。

所述茶具承載機構由開在矩形空心承載盒上表面的一號矩形開口、固定連接在一號矩形開口內側表面上的多個豎直承載板、固定連接在多個豎直承載板之間的矩形框架、嵌裝在矩形框架內的過濾篩網、固定連接在矩形空心承載盒上表面邊緣處的兩組支撐板、開在每個支撐板上端側表面上的一號條形凹槽、嵌裝在每個一號條形凹槽內且與過濾篩網相搭接的水平支撐板A、固定連接在每個水平支撐板A一端面上的圓環承載架共同構成的。

所述茶葉承載機構由開在矩形基座兩相對側表面上的多組一號矩形凹槽、開在每個一號矩形凹槽內下表面的一組滑動凹槽、嵌裝在每個滑動凹槽內的滑動塊、設置在每個滑動塊上表面的豎直圓柱、設置在每個一號矩形凹槽內的矩形無蓋承載盒、開在每個矩形無蓋承載盒下表面且與所對應的一組豎直圓柱相匹配的一組豎直凹槽、設置在每個矩形無蓋承載盒側表面上的拉動把手、設置在每個矩形無蓋承載盒側表面上的密封圈共同構成的。

所述廢水存放機構由嵌裝在矩形空心承載盒內側表面上的錐形漏水斗、設置在矩形空心承載盒內與錐形漏水斗相對應的蓄水槽、開在矩形空心承載盒側表面上且與蓄水槽相匹配的一號排水口、嵌裝在蓄水槽內的承載篩網、設置在蓄水槽側表面上的N型把手共同構成的。

所述移動機構由設置在矩形基座下表面邊緣處的兩組條形墊片、嵌裝在每個條形墊片下表面的兩組豎直支撐柱、設置在每組豎直支撐柱之間的水平圓軸、套裝在每個水平圓軸上的一組擺動移動桿、設置在每個擺動移動桿下表面的矩形通槽、設置在每個矩形通槽內的支撐圓柱、套裝在每個支撐圓柱上的滾動輪共同構成的。

所述多個二號圓形通孔的數量為4-6個，所述多個二號圓形通孔位于同一圓周上。

所述多個水平支撐桿的數量為6-9個，所述多個水平支撐桿位于同一圓周上。

所述矩形基座兩相對側表面上設有一組拉動把手。

所述控制器為MAM260A的控制器。

所述控制器內設有PLC控制系統，所述控制器上設有電容觸摸屏和市電接口，所述控制器的輸出端通過導線與電容觸摸屏電性連接，所述控制器的輸入端通過導線與市電接口電性連接。

利用本發明的技術方案制作的一種泡茶承載臺，一種結構比較簡單，比較衛生，同時移動效果比較良好，省力，節省空間，占地面積小的裝置。

附圖說明

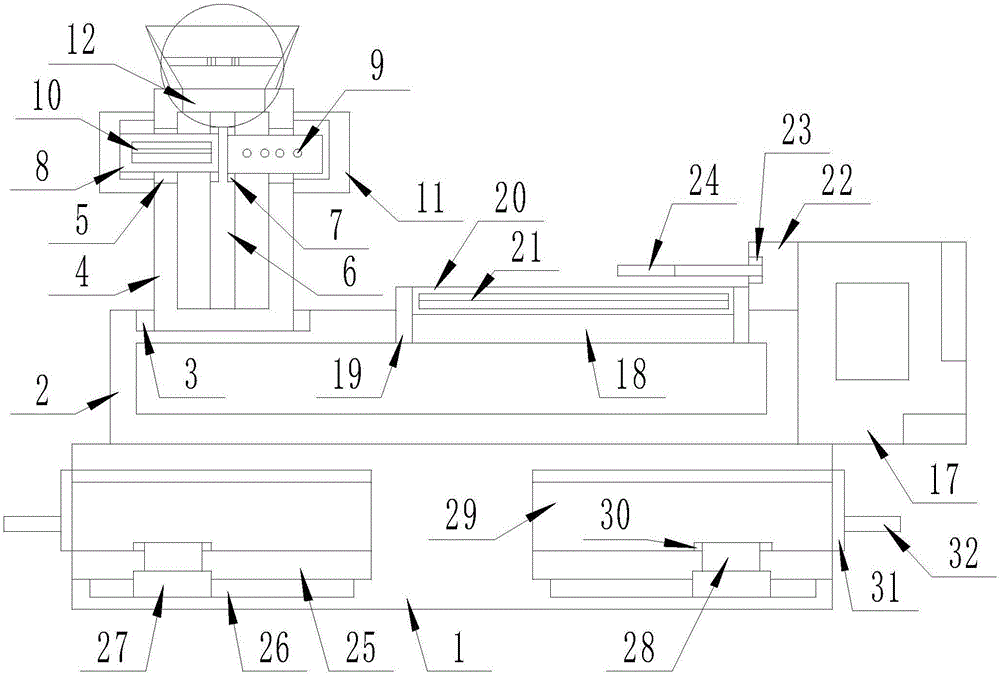

圖1是本發明所述一種泡茶承載臺的結構示意圖；

圖2是本發明所述加熱機構的局部放大圖；

圖3是本發明所述廢水存放機構的局部示意圖；

圖4是本發明所述移動機構的局部示意圖；

圖5是本發明所述移動機構的局部放大圖；

圖中，1、矩形基座；2、矩形空心承載盒；3、一號圓形凹槽；4、豎直加熱圓筒；5、二號圓形通孔；6、豎直立柱；7、水平承載凹槽；8、加熱滾筒；9、散熱孔；10、加熱棒；11、加熱滾筒；12、一號圓形通孔；13、錐形無底承載架；14、水平支撐桿；15、固定圓環；16、溫度傳感器；17、控制器；18、一號矩形開口；19、豎直承載板；20、矩形框架；21、過濾篩網；22、支撐板；23、一號條形凹槽；24、圓環承載架；25、一號矩形凹槽；26、滑動凹槽；27、滑動塊；28、豎直圓柱；29、矩形無蓋承載盒；30、豎直凹槽；31、拉動把手；32、密封圈；33、錐形漏水斗；34、蓄水槽；35、一號排水口；36、承載篩網；37、N型把手；38、條形墊片；39、豎直支撐柱；40、水平圓軸；41、擺動移動桿；42、矩形通槽；43、支撐圓柱；44、滾動輪；45、PLC控制系統；46、電容觸摸屏；47、市電接口。

具體實施方式

下面結合附圖對本發明進行具體描述，如圖1-5所示，一種泡茶承載臺，包括矩形基座(1)，所述矩形基座(1)下表面邊緣處設有移動機構，所述矩形基座(1)上表面設有矩形空心承載盒(2)，所述矩形空心承載盒(2)上表面設有茶具承載機構，所述矩形空心承載盒(2)內設有廢水存放機構，所述矩形空心承載盒(2)上表面且位于承載機構左側設有加熱機構，所述矩形基座(1)側表面上設有茶葉承載機構，所述加熱機構由設置在矩形空心承載盒(2)上表面的一號圓形凹槽(3)、嵌裝在一號圓形凹槽(3)內的豎直加熱圓筒(4)、開在豎直加熱圓筒(4)側表面上的多個二號圓形通孔(5)、設置在豎直加熱圓筒(4)內下表面的豎直立柱(6)、開在豎直立柱(6)側表面上的且與多個二號圓形通孔(5)相匹配的多個水平承載凹槽(7)、嵌裝在每個二號圓形通孔(5)內且與所對應的水平承載凹槽(7)相搭接的加熱滾筒(8)、開在每個加熱滾筒(8)側表面上的多個散熱孔(9)、嵌裝在每個加熱滾筒(8)內的加熱棒(10)、套裝在每個加熱滾筒(8)一端面且位于豎直加熱圓筒(4)外的隔熱圓筒(11)、開在豎直加熱圓筒(4)上表面的一號圓形通孔(12)、嵌裝在一號圓形通孔(12)內的錐形無底承載架(13)、固定連接在錐形無底承載架(13)內側表面上的多個水平支撐桿(14)、固定連接在多個水平支撐桿(14)上的固定圓環(15)、嵌裝在固定圓環(15)內的一組溫度傳感器(16)共同構成的，所述矩形空心承載盒(2)側表面上設有控制器(17)，所述控制器(17)的輸出端通過導線與加熱棒(10)電性連接，所述控制器(17)的輸入端通過導線與溫度傳感器(16)電性連接；所述茶具承載機構由開在矩形空心承載盒(2)上表面的一號矩形開口(18)、固定連接在一號矩形開口(18)內側表面上的多個豎直承載板(19)、固定連接在多個豎直承載板(19)之間的矩形框架(20)、嵌裝在矩形框架(20)內的過濾篩網(21)、固定連接在矩形空心承載盒(2)上表面邊緣處的兩組支撐板(22)、開在每個支撐板(22)上端側表面上的一號條形凹槽(23)、嵌裝在每個一號條形凹槽(23)內且與過濾篩網(21)相搭接的水平支撐板A、固定連接在每個水平支撐板A一端面上的圓環承載架(24)共同構成的；所述茶葉承載機構由開在矩形基座(1)兩相對側表面上的多組一號矩形凹槽(25)、開在每個一號矩形凹槽(25)內下表面的一組滑動凹槽(26)、嵌裝在每個滑動凹槽(26)內的滑動塊(27)、設置在每個滑動塊(27)上表面的豎直圓柱(28)、設置在每個一號矩形凹槽(25)內的矩形無蓋承載盒(29)、開在每個矩形無蓋承載盒(29)下表面且與所對應的一組豎直圓柱(28)相匹配的一組豎直凹槽(30)、設置在每個矩形無蓋承載盒(29)側表面上的拉動把手(31)、設置在每個矩形無蓋承載盒(29)側表面上的密封圈(32)共同構成的；所述廢水存放機構由嵌裝在矩形空心承載盒(2)內側表面上的錐形漏水斗(33)、設置在矩形空心承載盒(2)內與錐形漏水斗(33)相對應的蓄水槽(34)、開在矩形空心承載盒(2)側表面上且與蓄水槽(34)相匹配的一號排水口(35)、嵌裝在蓄水槽(34)內的承載篩網(36)、設置在蓄水槽(34)側表面上的N型把手(37)共同構成的；所述移動機構由設置在矩形基座(1)下表面邊緣處的兩組條形墊片(38)、嵌裝在每個條形墊片(38)下表面的兩組豎直支撐柱(39)、設置在每組豎直支撐柱(39)之間的水平圓軸(40)、套裝在每個水平圓軸(40)上的一組擺動移動桿(41)、設置在每個擺動移動桿(41)下表面的矩形通槽(42)、設置在每個矩形通槽(42)內的支撐圓柱(43)、套裝在每個支撐圓柱(43)上的滾動輪(44)共同構成的；所述多個二號圓形通孔(5)的數量為4-6個，所述多個二號圓形通孔(5)位于同一圓周上；所述多個水平支撐桿(14)的數量為6-9個，所述多個水平支撐桿(14)位于同一圓周上；所述矩形基座(1)兩相對側表面上設有一組拉動把手(31)；所述控制器(17)為MAM260A的控制器；所述控制器(17)內設有PLC控制系統(45)，所述控制器(17)上設有電容觸摸屏(46)和市電接口(47)，所述控制器(17)的輸出端通過導線與電容觸摸屏(45)電性連接，所述控制器(17)的輸入端通過導線與市電接口(47)電性連接。

本實施方案的特點為，矩形基座下表面邊緣處設有移動機構，矩形基座上表面設有矩形空心承載盒，矩形空心承載盒上表面設有茶具承載機構，矩形空心承載盒內設有廢水存放機構，矩形空心承載盒上表面且位于承載機構左側設有加熱機構，矩形基座側表面上設有茶葉承載機構，加熱機構由設置在矩形空心承載盒上表面的一號圓形凹槽、嵌裝在一號圓形凹槽內的豎直加熱圓筒、開在豎直加熱圓筒側表面上的多個二號圓形通孔、設置在豎直加熱圓筒內下表面的豎直立柱、開在豎直立柱側表面上的且與多個二號圓形通孔相匹配的多個水平承載凹槽、嵌裝在每個二號圓形通孔內且與所對應的水平承載凹槽相搭接的加熱滾筒、開在每個加熱滾筒側表面上的多個散熱孔、嵌裝在每個加熱滾筒內的加熱棒、套裝在每個加熱滾筒一端面且位于豎直加熱圓筒外的隔熱圓筒、開在豎直加熱圓筒上表面的一號圓形通孔、嵌裝在一號圓形通孔內的錐形無底承載架、固定連接在錐形無底承載架內側表面上的多個水平支撐桿、固定連接在多個水平支撐桿上的固定圓環、嵌裝在固定圓環內的一組溫度傳感器共同構成的，矩形空心承載盒側表面上設有控制器，控制器的輸出端通過導線與加熱棒電性連接，控制器的輸入端通過導線與溫度傳感器電性連接,一種結構比較簡單，比較衛生，同時移動效果比較良好，省力，節省空間，占地面積小的裝置。

在本實施方案中，矩形空心承載盒上表面的一號圓形凹槽內的豎直加熱圓筒負責加熱，豎直加熱圓筒內下表面的豎直立柱側表面上的且與多個二號圓形通孔相匹配的多個水平承載凹槽內的加熱滾筒負責加熱，加熱滾筒側表面上的多個散熱孔負責散熱，加熱滾筒內的加熱棒負責加熱，個加熱滾筒一端面且位于豎直加熱圓筒外的隔熱圓筒負責隔熱，防止人燙傷，豎直加熱圓筒上表面的一號圓形通孔內的錐形無底承載架內側表面上的多個水平支撐桿上的固定圓環內的一組溫度傳感器負責感知溫度，矩形空心承載盒上表面的一號矩形開口內側表面上的多個豎直承載板之間的矩形框架內的過濾篩網負責過濾，矩形空心承載盒上表面邊緣處的兩組支撐板支撐水平支撐板A，水平支撐板A一端面上的圓環承載架負責承載茶具，矩形基座兩相對側表面上的一號矩形凹槽內的矩形無蓋承載盒可以用來盛放茶葉，矩形無蓋承載盒側表面上的密封圈負責密封，防止茶葉潮濕，矩形空心承載盒內側表面上的錐形漏水斗負責將水漏到蓄水槽里，再由一號排水口將廢水排出，蓄水槽內的承載篩網負責將茶葉篩選出去，該裝置下方的滾動輪便于移動。

上述技術方案僅體現了本發明技術方案的優選技術方案，本技術領域的技術人員對其中某些部分所可能做出的一些變動均體現了本發明的原理，屬于本發明的保護范圍之內。
