本發明涉及淋浴房用具領域，具體地說是一種淋浴房135°擋水插件。

技術背景

淋浴房擋水插件主要用于玻璃與底部擋水條之間的連接，防止淋浴房?jī)?nèi)的水從底部縫隙溢出?，F(xiàn)有的淋浴房擋水插件存在設計不合理，安裝不方便，安裝不牢固，容易松動等問題。

技術實現要素：

本發明提供了一種淋浴房135°擋水插件。

本發明的目的是解決現有市場上的一些淋浴房擋水插件設計不合理，安裝不方便，安裝不牢固，容易松動的問題。

本發明解決其技術問題所采用的技術方案是：一種淋浴房135°擋水插件，包括本體，所述本體上設有玻璃卡槽和擋水條卡槽，所述擋水條卡槽為下寬上窄的結構，所述擋水條卡槽與玻璃卡槽相連接，所述擋水條卡槽與玻璃卡槽之間的夾角呈135°。

進一步地，所述玻璃卡槽位于擋水條卡槽左側。

進一步地，所述玻璃卡槽位于擋水條卡槽右側。

進一步地，所述本體為一體成型。

本發明的有益效果是：本發明所述的淋浴房135°擋水插件設計合理，安裝方便，安裝牢固，不易松動，可用于實現夾角為135°的玻璃與底部擋水條之間的連接。

附圖說明

圖1為本發明淋浴房135°擋水插件的第一種實施方式。

圖2為本發明淋浴房135°擋水插件的第二種實施方式。

具體實施方式

下面結合附圖和實施例對本發明進一步說明：

如圖1所示，提供了本發明淋浴房135°擋水插件的第一種實施方式，包括本體，所述本體上設有玻璃卡槽1和擋水條卡2，所述擋水條卡槽2為下寬上窄的結構，所述擋水條卡槽2與玻璃卡槽1相連接，所述擋水條卡槽2與玻璃卡槽1之間的夾角呈135°，所述玻璃卡槽1位于擋水條卡槽2左側。

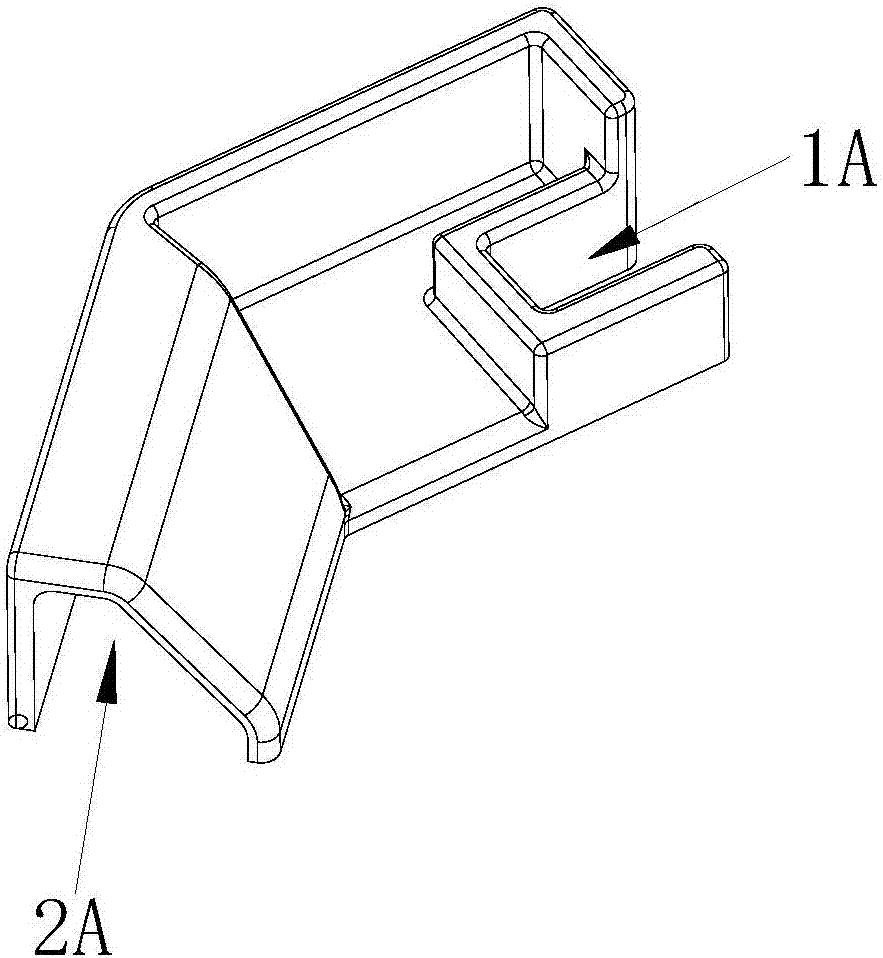

如圖2所示，提供了本發明淋浴房135°擋水插件的第一種實施方式，包括本體，所述本體上設有玻璃卡槽1a和擋水條卡槽2a，所述擋水條卡槽2a為下寬上窄的結構，所述擋水條卡槽2a與玻璃卡槽1a相連接，所述擋水條卡槽2a與玻璃卡槽1a之間的夾角呈135°，所述玻璃卡槽1a位于擋水條卡槽2a右側。

所述本體為一體成型。

本發明所述的淋浴房135°擋水插件設計合理，安裝方便，安裝牢固，不易松動，可用于實現夾角為135°的玻璃與底部擋水條之間的連接。

根據需要，本文公開了本發明的詳細實施例，但應了解所公開的實施例只是示范本發明，本發明可以有不同和替代形式實施。附圖未必按照比例繪制。因此，本文所公開的具體結構和功能細節不應被理解為具有限制意義，而是僅作為代表性基礎以教導本領域技術人員采用實施本發明。基于本發明中的實施例，本領域普通技術人員在沒有作出創造性勞動前提下所獲得的所有其他實施例，都屬于本發明保護的范圍。

技術特征：

技術總結
本發明公開了一種淋浴房135°擋水插件，包括本體，所述本體上設有玻璃卡槽和擋水條卡槽，所述擋水條卡槽為下寬上窄的結構，所述擋水條卡槽與玻璃卡槽相連接，所述擋水條卡槽與玻璃卡槽之間的夾角呈135°，其設計合理，安裝方便，安裝牢固，不易松動，可用于實現夾角為135°的玻璃與底部擋水條之間的連接。

技術研發人員：謝信達
受保護的技術使用者：平湖信達電子塑業有限公司
技術研發日：2016.11.21
技術公布日：2017.08.11
