本發明屬于家具用品技術領域，特別是涉及一種多功能沙發。

背景技術：

現有沙發一般采用整體式結構，導致搬動不方便，特別是當沙發體積較大時，搬進家門時，經常會卡住家門，因而需要多人慢慢配合調整才能將沙發搬進家里，這樣既浪費時間，又耗費人力，搬動也不方便。另外，現有沙發的底座均為固定結構，只是起到抬高沙發座，而使沙發座不接觸地面，功能單一，使用不便。

技術實現要素：

本發明的目的就在于克服現有技術的不足，提供了一種多功能沙發，本發明結構簡單，方便搬運，減輕了人們的勞動力，且本發明的沙發配置有移動底座，方便沙發移動。

為了實現上述目的，本發明提供了一種多功能沙發，包括靠背、沙發座和移動底座，所述沙發座的座面的左側設置有矩形凹槽，所述矩形凹槽不貫通所述沙發座的前側面和后側面；所述靠背的底面設置有凸塊，所述靠背的凸塊配合安裝于所述沙發座的矩形凹槽內；

所述沙發座底面的四個角處均安裝有所述移動底座，所述移動底座包括中空殼體、氣缸、滑輪和橫梁，所述中空殼體內壁的頂部安裝有所述氣缸，所述氣缸的活塞桿與所述橫梁的頂面相連接，所述橫梁的底面垂直連接有兩板塊，兩所述板塊之間垂直連接有轉軸，所述滑輪轉動安裝于所述轉軸上，所述中空殼體的底部相對于所述滑輪位置設置有孔。

進一步地，所述矩形凹槽的深度大于或等于所述凸塊的高度。

進一步地，所述矩形凹槽的橫截面大于或等于所述凸塊的橫截面。

進一步地，所述靠背的凸塊的兩邊均倒斜角。

本發明的有益效果：

1、本發明沙發搬運時，將靠背的凸塊相對于沙發座的矩形凹槽拆卸下來即可，大大縮小了空間體積，方便搬運，減輕了人們的勞動力，節省搬運時間，當需將靠背相對于沙發座安裝上時，只需將靠背的凸塊插入沙發座的矩形凹槽內，即可完成裝配，裝拆相當方便。

2、本發明沙發座的底部配置安裝有移動底座，當沙發需要移動時，按下氣缸的開關一，氣缸的活塞桿伸長以帶動橫梁下移，橫梁下移以帶動滑輪下移至滑輪從中空殼體的孔中穿出來后關閉開關一，活塞桿停止伸長，此時移動底座的滑輪接觸地面，滑輪實現了沙發的移動功能，移動和搬運方便。當不需移動或搬運沙發時，按下氣缸的開關二，氣缸的活塞桿收縮以帶動橫梁上移，橫梁上移以帶動滑輪上移至滑輪縮進中空殼體內后關閉開關二，活塞桿停止收縮，此時移動底座的中空殼體的底面接觸地面，沙發平穩地支撐在地面上，可正常使用。

附圖說明

為了更清楚地說明本發明實施例或現有技術中的技術方案，下面將對實施例或現有技術描述中所需要使用的附圖作簡單地介紹，顯而易見地，下面描述中的附圖僅僅是本發明的一些實施例，對于本領域普通技術人員來講，在不付出創造性勞動的前提下，還可以根據這些附圖獲得其他的附圖。

圖1為本發明實施例的結構示意圖。

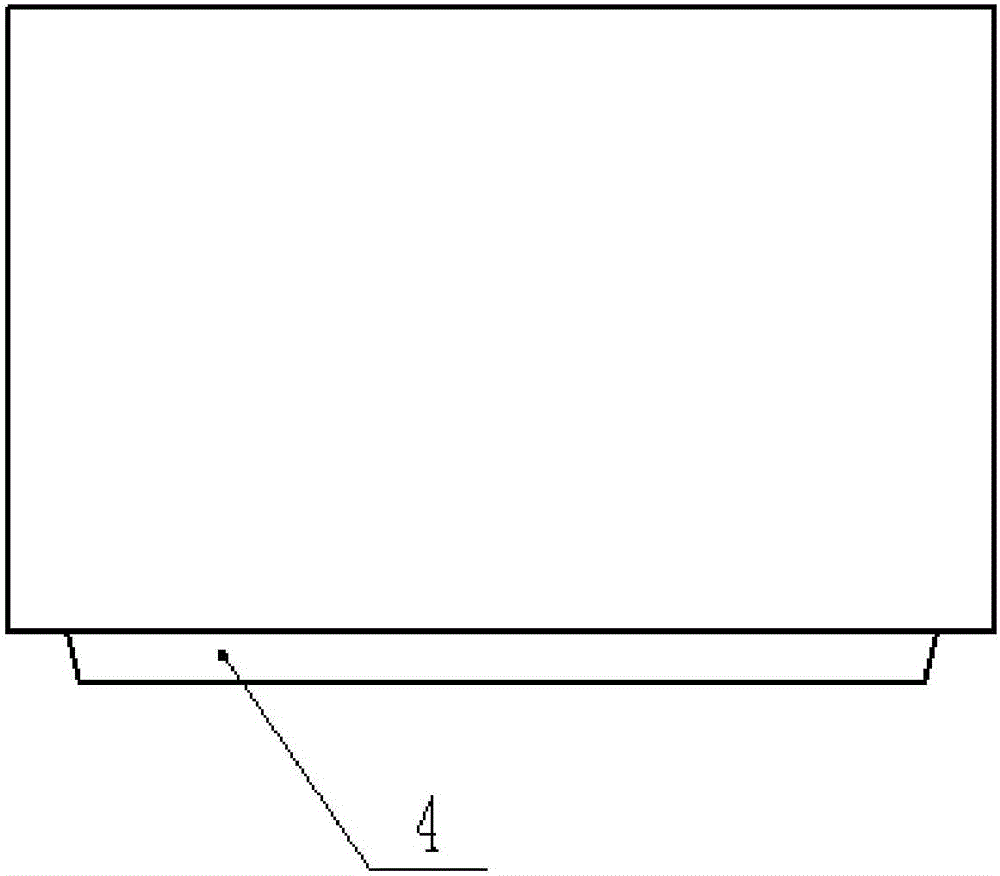

圖2為本發明實施例的靠背的結構示意圖。

圖3為本發明實施例的沙發座的結構示意圖。

圖4為本發明實施例的移動底座的結構示意圖。

具體實施方式

下面結合附圖對發明進一步說明，但不用來限制本發明的范圍。

實施例

如圖1-4所示，本發明提供的一種多功能沙發，包括靠背1、沙發座2和移動底座3，所述沙發座2的座面的左側設置有矩形凹槽5，所述矩形凹槽5不貫通所述沙發座2的前側面和后側面；所述靠背1的底面設置有凸塊4，所述靠背1的凸塊4配合安裝于所述沙發座2的矩形凹槽5內。

所述沙發座2底面的四個角處均安裝有所述移動底座3，所述移動底座3包括中空殼體30、氣缸31、滑輪35和橫梁33，所述中空殼體30內壁的頂部安裝有所述氣缸31，所述氣缸31的活塞桿32與所述橫梁33的頂面相連接，所述橫梁33的底面垂直連接有兩板塊34，兩所述板塊34之間垂直連接有轉軸36，所述滑輪35轉動安裝于所述轉軸36上，所述中空殼體30的底部相對于所述滑輪35位置設置有孔37。

進一步地，所述矩形凹槽5的深度大于或等于所述凸塊4的高度。

進一步地，所述矩形凹槽5的橫截面大于或等于所述凸塊4的橫截面。

進一步地，所述靠背1的凸塊4的兩邊均倒斜角。斜角起靠背1相對于沙發座2裝配時的導向作用。

本發明沙發搬運時，將靠背1的凸塊4相對于沙發座2的矩形凹槽5拆卸下來即可，大大縮小了空間體積，方便搬運，減輕了人們的勞動力，節省搬運時間，當需將靠背1相對于沙發座2安裝上時，只需將靠背1的凸塊4插入沙發座2的矩形凹槽5內，即可完成裝配，裝拆相當方便。

本發明沙發座2的底部配置安裝有移動底座3，當沙發需要移動時，按下氣缸31的開關一，氣缸31的活塞桿32伸長以帶動橫梁33下移，橫梁33下移以帶動滑輪35下移至滑輪35從中空殼體30的孔37中穿出來后關閉開關一，活塞桿32停止伸長，此時移動底座3的滑輪35接觸地面，滑輪35實現了沙發的移動功能，移動和搬運方便。當不需移動或搬運沙發時，按下氣缸31的開關二，氣缸31的活塞桿32收縮以帶動橫梁33上移，橫梁33上移以帶動滑輪35上移至滑輪35縮進中空殼體30內后關閉開關二，活塞桿32停止收縮，此時移動底座3的中空殼體30的底面接觸地面，沙發平穩地支撐在地面上，可正常使用。

以上顯示和描述了本發明的基本原理、主要特征和本發明的優點。本行業的技術人員應該了解，本發明不受上述實施例的限制，上述實施例和說明書中描述的只是說明本發明的原理，在不脫離本發明精神和范圍的前提下本發明還會有各種變化和改進，這些變化和改進都落入要求保護的本發明范圍內。本發明要求保護范圍由所附的權利要求書及其等同物界定。
