本發明屬于沙發配件技術領域，尤其涉及一種簡易按摩沙發擋板。

背景技術：

隨著社會的進步和人們工作壓力的加大，空閑時人們經常會去進行按摩以放松身心，家庭配備按摩沙發成了人們日常按摩的一個選擇。

按摩沙發的擋板的是按摩沙發底座焊接架的封堵件，其主要作用是用于封堵底座焊接架的四周并用于支撐焊接架。現有按摩沙發擋板一般都是與按摩沙發底座焊接架焊接連接。而當按摩沙發需要維修時，采用上述的這種連接方式，擋板與焊接架不便于拆卸，從而增加維修難度。其次，敢接連接工藝復雜，成本高。

為此，急需提供一種便于拆裝且結構簡單的簡易按摩沙發擋板。

技術實現要素：

本發明的目的是針對上述問題，提供一種便于拆裝且結構簡單的簡易按摩沙發擋板。

為達到上述目的，本發明采用了下列技術方案：本簡易按摩椅擋板包括呈塊狀的擋板本體，所述的擋板本體上設有若干貫穿于擋板本體厚度的安裝孔，在擋板本體的一側設有倒置的L形讓位槽，在擋板本體遠離L形讓位槽的一側設有第一弧形連接段和第二弧形連接段，所述的第一弧形連接段和第二弧形連接段弧形連接，所述的擋板本體底部設有開口設置的矩形槽，在擋板本體的底部端面上設有安裝插接結構。

在本申請中，通過在擋板本體的底部端面上設有安裝插接結構，安裝時安裝插接結構插接在底座焊接架上，其連接簡單且拆裝方便；其次，設計合理，結構簡單，加工制造成本低廉。

在上述的簡易按摩椅擋板中，所述的安裝插接結構包括若干設置在擋板本體的底部端面上插接塊，所述的插接塊與擋板本體連為一體式結構。一體結構的設置，更加便于加工和制造且結構強度高。

在上述的簡易按摩椅擋板中，所述的插接塊間隔均勻地設置在擋板本體的底部端面上。

在上述的簡易按摩椅擋板中，在相鄰的兩塊插接塊之間設有插接條，所述的插接條的兩端分別焊接連接在相鄰的兩塊插接塊之間。插接條的設置進一步地增強了插接塊的結構強度，無形中延長了本擋板的使用壽命。

在上述的簡易按摩椅擋板中，所述的插接塊的高度高于插接條的高度。

在上述的簡易按摩椅擋板中，所述的L形讓位槽與擋板本體形成一塊突出于所述擋板本體的凸起。

在上述的簡易按摩椅擋板中，所述的安裝孔具有四個。

在上述的簡易按摩椅擋板中，所述的擋板本體由金屬材料制成。

在上述的簡易按摩椅擋板中，所述的擋板本體的外表上涂有一層氧化鋁陶瓷噴涂涂層。氧化鋁陶瓷噴涂涂層的設置有效地防止了擋板本體的氧化，進一步地延長了本擋板的使用壽命。

與現有的技術相比，本簡易按摩椅擋板的優點在于：

1、通過在擋板本體的底部端面上設有安裝插接結構，安裝時安裝插接結構插接在底座焊接架，連接簡單且拆裝方便；

2、設計更加合理且結構簡單，易于加工制造成本低廉。

3、使用壽命長。

附圖說明

圖1是本發明提供的結構示意圖。

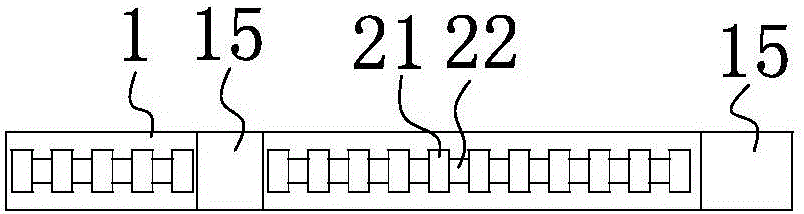

圖2是本發明提供的圖1仰視圖結構示意圖。

圖中，擋板本體1、安裝孔11、L形讓位槽12、第一弧形連接段13、第二弧形連接段14、矩形槽15、凸起16、安裝插接結構2、插接塊21、插接條22。

具體實施方式

下面結合附圖和具體實施方式對本發明做進一步詳細的說明。

如圖1和圖2所示，本發明提供一種簡易按摩椅擋板，該擋板包括呈塊狀的擋板本體1。擋板本體1由金屬材料制成，例如：鐵皮、鋼板等等。在擋板本體1的外表上涂有一層氧化鋁陶瓷噴涂涂層。氧化鋁陶瓷噴涂涂層的設置有效地防止了擋板本體的氧化，延長了本擋板的使用壽命。

在擋板本體1上設有若干貫穿于擋板本體1厚度的安裝孔11。擋板本體1通過若干螺栓將擋板本體1連接在按摩沙發底座焊接架。在擋板本體1的一側設有倒置的L形讓位槽12，在擋板本體1遠離L形讓位槽12的一側設有第一弧形連接段13和第二弧形連接段14。第一弧形連接段13和第二弧形連接段14弧形連接。在擋板本體1底部設有開口設置的矩形槽15，矩形槽15為讓位槽。在擋板本體1的底部端面上設有安裝插接結構2。具體地，安裝插接結構2包括若干設置在擋板本體1的底部端面上插接塊21，所述的插接塊21與擋板本體1連為一體式結構。在插接塊21間隔均勻地設置在擋板本體1的底部端面上。在相鄰的兩塊插接塊21之間設有插接條22，所述的插接條22的兩端分別焊接連接在相鄰的兩塊插接塊21之間。所述的插接條22高度小于插接塊的高度。在本實施例中，通過設有的插接條有效地提高了插接塊21的連接強度，無形中延長本擋板的使用壽命。在底座焊接架上分別設有與插接塊21和插接條22一一對應設置的第一插接孔和第一插接孔。安裝時，擋板本體1上的插接塊21和插接條22分別插接在第一插接孔和第一插接孔內，然后通過若干螺栓將其固定在底座焊接架上。其連接方便，便于拆卸和維修。其次，結構簡單，易于加工和制造。

其次，在本實施例中，L形讓位槽12與擋板本體1形成一塊突出于所述擋板本體1的凸起16，凸起16作用為定位，使得擋板本體1能更好的固定在按摩沙發底座焊接架。

在本實施中，安裝孔11具有四個。

本文中所描述的具體實施例僅僅是對本發明精神作舉例說明。本發明所屬技術領域的技術人員可以對所描述的具體實施例做各種各樣的修改或補充或采用類似的方式替代，但并不會偏離本發明的精神或者超越所附權利要求書所定義的范圍。

盡管本文較多地使用了擋板本體1、安裝孔11、L形讓位槽12、第一弧形連接段13、第二弧形連接段14、矩形槽15、凸起16、安裝插接結構2、插接塊21、插接條22等術語，但并不排除使用其它術語的可能性。使用這些術語僅僅是為了更方便地描述和解釋本發明的本質；把它們解釋成任何一種附加的限制都是與本發明精神相違背的。
