本發明屬于火災的預防或抑制領域。

背景技術：

防火卷簾門在高層建筑、工業與民用建筑中大量使用，已經證明防火卷簾門確實有效地阻止了火災的漫延。與防火卷簾配套的設備有：煙感、溫感報警器、聯動控制器等這些設備配合卷簾門的動作都是建立在強電或弱電通暢的情況下進行的。然而火災一旦發生，人們首先采取的措施是切斷電源，以防火災因電氣設備而漫延，此時防火卷簾門就處在無電狀態下，而不能驅動電氣閘門控制卷簾門。

更重要的是，在發生火災時，線路燃燒短路，往往都伴隨著停電、斷電等意外情況，建筑物在此時若發生火災，防火卷簾門不能自動關閉也會造成財產損失和人員傷亡。為克服防火卷簾門的上述缺陷，有人利用易熔斷金屬來控制卷簾門自重下落，但易熔斷金屬是一次性的，不能重復使用，而且還會發生誤動作。一次使用后，還需再重新更換熔斷金屬，其更換工序操作較麻煩。還有人使用溫度玻璃泡來控制開閉機的抱閘，從而關閉卷簾門，但這也同樣解決不了，一次性使用，一旦使用后，還需重新安裝更換元件的麻煩問題。

技術實現要素：

本發明的目的在于提供一種在遇到火災且斷電時可自動延緩火災蔓延的安全門。

為了達到上述目的，本發明的基礎方案提供一種安全門，包括門框、與門框配合的卷簾門本體和轉動連接在門框頂部的轉動軸，所述卷簾門本體安裝在轉動軸上，還包括防護罩和配重板，所述防護罩為電磁鐵制成，且防護罩套設在轉動軸外，所述配重板固定在卷簾門本體的自由端，所述配重板為鐵制配重板。

本基礎方案的原理在于：當發生火災，線路損壞導致斷電時，此時，防護罩失去磁力，配重板在自身重力的情況下帶著卷簾門本體下墜，從而將卷簾門本體兩側的環境隔絕，延緩火災擴散。

本基礎方案的有益效果在于：配重板的設置使得卷簾門可以固定的穩固。與傳統的防火卷簾門相比，當發生火導致災斷電時，本方案無需人們手動關閉卷簾門，即可自動關閉卷簾門。同時，通電后，防護罩又可產生磁力，實現重復使用。

方案二：此為基礎方案的優選，所述卷簾門本體、轉動軸、防護罩、配重板形成第一防火單元，還包括與第一防火單元結構相同的第二防火單元，所述第一防火單元與第二防火單元并排設置。兩個防火單元的設置，使得防火單元之間具有空隙，防火單元之間不直接接觸，防火效果更好。

方案三：此為基礎方案的優選，所述配重板上設有防銹漆。防銹漆的設置，使得配重板不易生銹，使用壽命更長。

方案四：此為基礎方案的優選，還包括用于鎖緊第二防火單元的鎖緊單元，所述鎖緊單元包括彈性件、鎖緊板和楔形的推板，所述鎖緊板固定在推板上，且鎖緊板呈倒L形，所述彈性件連接在鎖緊板和門框之間，所述配重板呈與推板配合的楔形。

當?shù)谝环阑饐卧械呐渲匕迓涞睾?，該配重板推動推板移動，進而使得鎖緊板與第二防火單元中的配重板脫離接觸，使得第二防火單元中的卷簾門本體關閉。

方案五：此為方案四的優選，所述第二防火單元中的防護罩為鋁合金防護罩。取消第二防火單元中的防火罩為電磁鐵的設計，更加節省電能。

方案六：此為方案五的優選，所述鎖緊單元的數量為兩個，且沿卷簾門本體對稱設置。相對于單個鎖緊單元，鎖緊效果更好。

方案七：此為方案六的優選，所述彈性件為不銹鋼壓簧。相對于其他彈性件，不銹鋼壓簧的彈性好，且不易生銹，使用壽命長。

方案八：此為基礎方案的優選，還包括驅動電機，所述驅動電機的輸出端與轉軸同軸連接。當需要打開卷簾門時，可啟動電機，更加方便。

附圖說明

圖1為本發明實施例1一種安全門的結構示意圖。

圖2為本發明實施例2一種安全門的結構示意圖。

圖3為本發明實施例2一種安全門的結構示意圖。

具體實施方式

下面通過具體實施方式對本發明作進一步詳細的說明：

說明書附圖中的附圖標記包括：防護罩10、轉軸20、卷簾門本體30、配重板40、推板51、鎖緊板52、彈性件53。

實施例1

如圖1所示，一種卷簾門，包括防護罩10、配重板40門框、與門框配合的卷簾門本體和轉動連接在門框頂部的轉動軸。卷簾門本體、轉動軸、防護罩10、配重板40形成第一防火單元。卷簾門本體30上包覆有一層防火材料，以增加卷簾門的防火效果。卷簾門本體30安裝在轉動軸上，防護罩10為電磁鐵制成，且防護罩10套設在轉動軸外。配重板40焊接在卷簾門本體30的下端，配重板40為鐵制的配重板40。為了增加配重板40的使用壽命，還在配重板40上涂設有一層防銹漆。

另外，還可以設置一個驅動電機，該驅動電機可采用伺服電機，可隨意的正反轉。當需要打開卷簾門時，可啟動電機，操作方便。

當發生火災，線路損壞導致斷電時，此時，防護罩10失去磁力，配重板40在自身重力的情況下帶著卷簾門本體30下墜，從而將卷簾門本體30兩側的環境隔絕，延緩火災擴散。與傳統的防火卷簾門相比，當發生火導致災斷電時，本方案無需人們手動關閉卷簾門，即可自動關閉卷簾門。同時，通電后，防護罩10又可產生磁力，實現重復使用。

實施例2

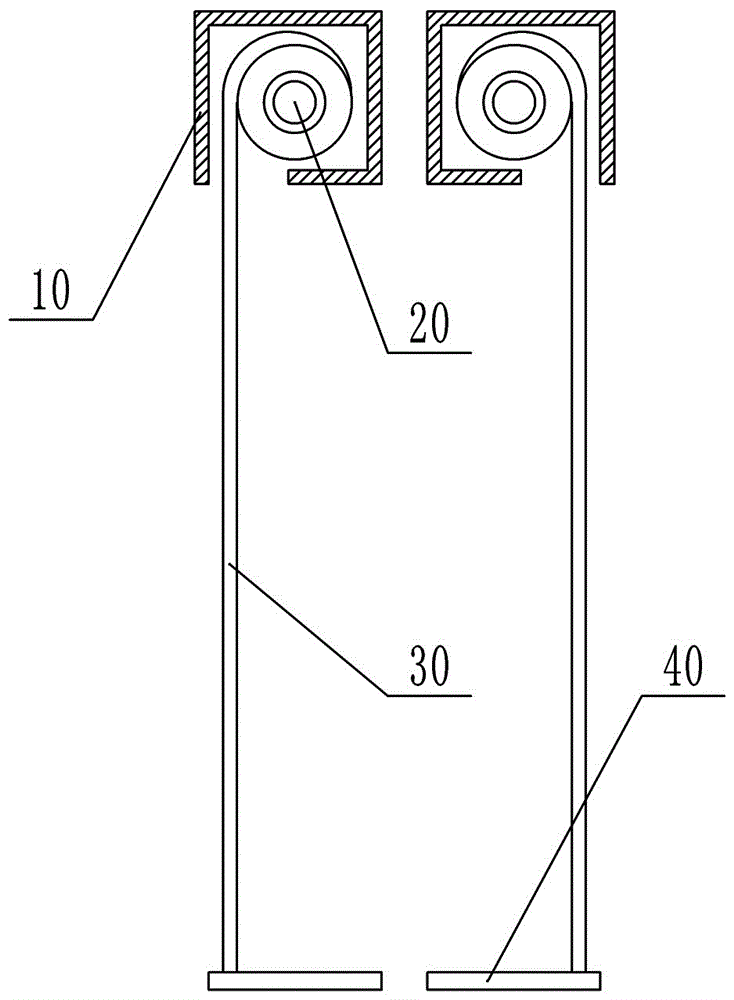

如圖2所示，還包括第二防火單元，除了第二防火單元中的防護罩10采用鋁合金制成而非電磁鐵外，第二防火單元與第一防火單元的結構完全相同，且第一防火單元和第二防火單元均設置在門框中。

如圖3所示，還設有兩個鎖緊單元，且兩個鎖緊單元沿卷簾門本體30對稱設置。相對于單個鎖緊單元，鎖緊效果更好。鎖緊單元包括彈性件53、鎖緊板52和楔形的推板51。鎖緊板52焊接在推板51上，且鎖緊板52呈倒L形。彈性件53采用不銹鋼壓簧制成，且連接在鎖緊板52和門框之間，配重板40呈與推板51配合的楔形。為了美觀，在具體安裝設置時，可將推板51容納于門框內。

具體使用中，當發生火災，線路損壞導致斷電時，此時，防護罩10失去磁力，第一防火單元中的配重板40在自身重力的情況下帶著卷簾門本體30下墜，使得第一防火單元中的卷簾門本體30關閉。同時，配重板40推動左右兩側的推板51移動，帶動鎖緊板52移動，使得第二防火單元中的配重板40失去限制，在其重力的作用下，帶動第二防火單元中的卷簾門本體30下墜，最終使得第二防火單元中的卷簾門本體30關閉。

以上所述的僅是本發明的實施例，方案中公知的具體結構及特性等常識在此未作過多描述。應當指出，對于本領域的技術人員來說，在不脫離本發明結構的前提下，還可以作出若干變形和改進，這些也應該視為本發明的保護范圍，這些都不會影響本發明實施的效果和專利的實用性。本申請要求的保護范圍應當以其權利要求的內容為準，說明書中的具體實施方式等記載可以用于解釋權利要求的內容。
