本發明屬于家具用品技術領域，特別是涉及一種除濕鞋柜。

背景技術：

鞋柜是家具必備的儲鞋用具，現有的鞋柜結構固定，功能單一，使用不便，無法滿足人們日益對鞋柜的需求。

技術實現要素：

本發明的目的就在于克服現有技術的不足，提供了一種除濕鞋柜，本發明鞋柜可拆裝，拆裝方便，從而方便鞋柜搬運和移動；柜體內的加熱器用于加熱，以實現柜體內鞋子的烘干，防止鞋子受潮等，紫外燈實現柜體內鞋子的消毒，有利于保證鞋子使用的安全性能。

為了實現上述目的，本發明提供了一種除濕鞋柜，包括柜體，所述柜體包括左側板、右側板、后側板、頂板和底板，所述底板的頂面的左邊和右邊均設置有橫槽；所述左側板和右側板的底面均設置有橫凸條，所述左側板和右側板的內側面的后邊均設置有豎槽；所述后側板的左側面和右側面均設置有豎凸條；所述頂板底面的左邊緣、右邊緣和后邊緣分別設置有左包邊、右包邊和后包邊；

所述左側板的橫凸條安裝于所述底板頂面左邊的橫槽處，所述右側板的橫凸條安裝于所述底板頂面右邊的橫槽處，所述后側板的兩豎凸條分別安裝于所述左側板和右側板的豎槽內；所述頂板安裝于所述左側板、右側板和后側板的頂面，且所述頂板的左包邊、右包邊、后包邊分別外包所述左側板、右側板和后側板的外側面；

所述柜體的內壁設置有加熱器、濕度檢測器、紫外燈和單片機，所述柜體的外表面設置有調節按鍵和定時器，所述單片機分別與所述加熱器、濕度檢測器、紫外燈、定時器和調節按鍵相連接；

所述底板底面的四個角處均設置有腳座，所述腳座包括中空殼體、滑輪、橫梁和電機，所述中空殼體內右側的上方和下方相對設置有主轉動軸和從轉動軸，所述主轉動軸與所述電機的輸出軸相連接，所述主轉動軸上安裝有主動鏈輪，所述從轉動軸上安裝有從動鏈輪，所述主動鏈輪和從動鏈輪通過鏈條相鏈傳動，所述鏈條的外側與所述橫梁的右端相連接，所述橫梁左端的底面垂直連接有兩板塊，兩所述板塊之間垂直連接有轉軸，所述滑輪轉動安裝于所述轉軸上，所述中空殼體的底部相對于所述滑輪位置設置有孔。

進一步地，所述除濕鞋柜還包括雙開柜門，所述雙開柜門包括左柜門和右柜門，所述左柜門和右柜門分別與所述左側板和右側板的前側面通過合頁相連接。

進一步地，所述調節按鍵包括溫度調大按鍵和溫度調小按鍵。

進一步地，所述主轉動軸和從轉動軸的兩端均與所述中空殼體的前側內壁和后側內壁轉動連接。

本發明的有益效果：

1、本發明鞋柜的柜體通過左側板、右側板、后側板、底板和頂板可拆卸地組合在一起，裝拆方便，便于鞋柜的搬運。

2、本發明的柜體內的加熱器加熱，以實現柜體內鞋子的烘干，防止鞋柜內的鞋子長期放置而受潮等。通過調節按鍵以調節加熱器的加熱溫度，調節按鍵設定加熱溫度后，通過單片機控制加熱器的加熱溫度，調節簡單方便。通過濕度檢測器以實時測量柜體內的濕度值，當濕度值高于設定的最低濕度值時，單片機啟動加熱器加熱，以對柜體內的鞋子進行烘干，當濕度值低于設定的最低濕度值時，單片機關閉加熱器，從而完成柜體內鞋子的烘干。

3、本發明通過紫外燈以實現柜體內鞋子的消毒功能，殺菌效果好，同時通過定時器設定紫外燈的消毒時間，同時定時器將設定時間發送給單片機，當紫外燈的消毒時間到達設定時間時，單片機隨即關閉紫外燈，從而完成柜體內的鞋子的消毒，使用方便。

4、當鞋柜需要移動時，按下電機的正轉開關，電機轉動，以帶動主轉動軸轉動，主轉動軸轉動以帶動主動鏈輪轉動，主動鏈輪轉動以帶動鏈條傳動，鏈條傳動以帶動從動鏈輪和從轉動軸轉動，從而帶動鏈條外側連接的橫梁下降，橫梁下降以帶動滑輪下降至滑輪從中空殼體的孔中穿出來后關閉正轉開關，電機停止轉動，此時腳座的滑輪接觸地面，滑輪實現了鞋柜的移動功能，移動和搬運方便。當不需移動或搬運鞋柜時，按下電機的反轉開關，電機轉動，以帶動主轉動軸轉動，主轉動軸轉動以帶動主動鏈輪轉動，主動鏈輪轉動以帶動鏈條傳動，鏈條傳動以帶動從動鏈輪和從轉動軸轉動，從而帶動鏈條外側連接的橫梁上升，橫梁上升以帶動滑輪上升至滑輪縮進中空殼體內后關閉反轉開關，電機停止轉動，此時腳座的中空殼體的底面接觸地面，鞋柜平穩地支撐在地面上，可正常使用。

附圖說明

為了更清楚地說明本發明實施例或現有技術中的技術方案，下面將對實施例或現有技術描述中所需要使用的附圖作簡單地介紹，顯而易見地，下面描述中的附圖僅僅是本發明的一些實施例，對于本領域普通技術人員來講，在不付出創造性勞動的前提下，還可以根據這些附圖獲得其他的附圖。

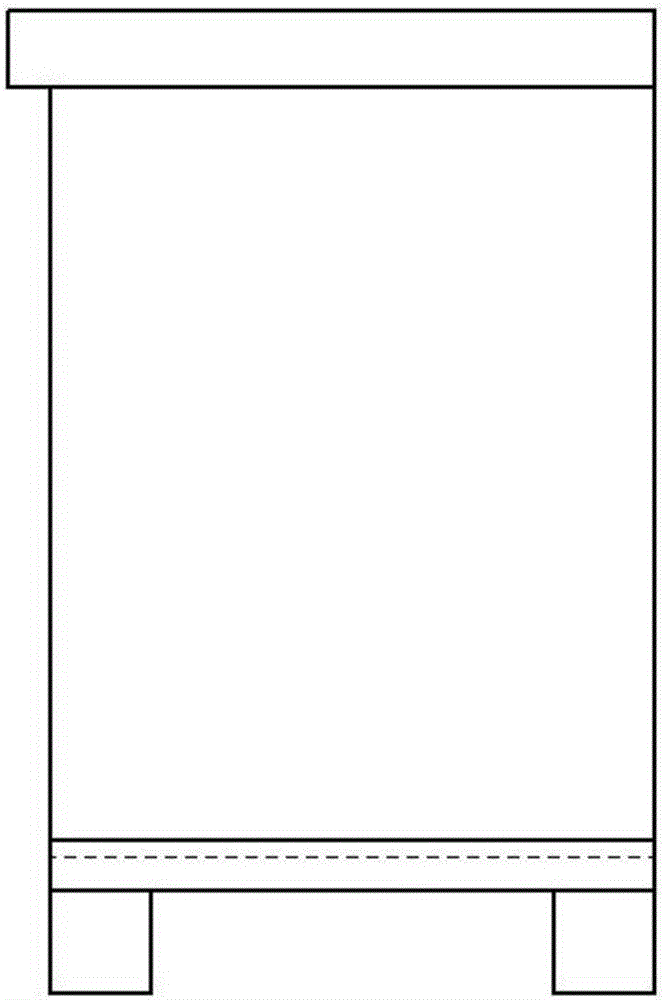

圖1為本發明實施例的結構示意圖。

圖2為圖1的左視圖。

圖3為圖1拆掉頂板后的俯視圖。

圖4為本發明實施例的框架原理圖。

圖5為本發明實施例腳座的結構示意圖。

具體實施方式

下面結合附圖對發明進一步說明，但不用來限制本發明的范圍。

實施例

如圖1-5所示，本發明提供的一種除濕鞋柜，包括柜體，所述柜體包括左側板6、右側板4、后側板2、頂板5和底板1，所述底板1的頂面的左邊和右邊均設置有橫槽；所述左側板6和右側板4的底面均設置有橫凸條，所述左側板6和右側板4的內側面的后邊均設置有豎槽；所述后側板2的左側面和右側面均設置有豎凸條；所述頂板5底面的左邊緣、右邊緣和后邊緣分別設置有左包邊、右包邊和后包邊。

所述左側板6的橫凸條安裝于所述底板1頂面左邊的橫槽處，所述右側板4的橫凸條安裝于所述底板1頂面右邊的橫槽處，所述后側板2的兩豎凸條分別安裝于所述左側板6和右側板4的豎槽內；所述頂板5安裝于所述左側板6、右側板4和后側板2的頂面，且所述頂板5的左包邊、右包邊、后包邊分別外包所述左側板6、右側板4和后側板2的外側面。

所述柜體的內壁設置有加熱器10、濕度檢測器11、紫外燈9和單片機8，所述柜體的外表面設置有調節按鍵7和定時器12，所述單片機8分別與所述加熱器10、濕度檢測器11、紫外燈9、定時器12和調節按鍵7相連接。

所述底板1底面的四個角處均設置有腳座3，所述腳座3包括中空殼體30、滑輪39、橫梁36和電機，所述中空殼體30內右側的上方和下方相對設置有主轉動軸33和從轉動軸35，所述主轉動軸33與所述電機的輸出軸相連接，所述主轉動軸33上安裝有主動鏈輪32，所述從轉動軸35上安裝有從動鏈輪34，所述主動鏈輪32和從動鏈輪34通過鏈條31相鏈傳動，所述鏈條31的外側與所述橫梁36的右端相連接，所述橫梁36左端的底面垂直連接有兩板塊37，兩所述板塊37之間垂直連接有轉軸38，所述滑輪39轉動安裝于所述轉軸38上，所述中空殼體30的底部相對于所述滑輪39位置設置有孔40。

進一步地，所述除濕鞋柜還包括雙開柜門，所述雙開柜門包括左柜門和右柜門，所述左柜門和右柜門分別與所述左側板6和右側板4的前側面通過合頁相連接。

進一步地，所述調節按鍵7包括溫度調大按鍵和溫度調小按鍵。

進一步地，所述主轉動軸33和從轉動軸35的兩端均與所述中空殼體30的前側內壁和后側內壁轉動連接。

本發明鞋柜的柜體通過左側板6、右側板4、后側板2、底板1和頂板5可拆卸地組合在一起，裝拆方便，便于鞋柜的搬運。

本發明的柜體內的加熱器10加熱，以實現柜體內鞋子的烘干，防止鞋柜內的鞋子長期放置而受潮等。通過調節按鍵7以調節加熱器10的加熱溫度，調節按鍵7設定加熱溫度后，通過單片機8控制加熱器10的加熱溫度，調節簡單方便。通過濕度檢測器11以實時測量柜體內的濕度值，當濕度值高于設定的最低濕度值時，單片機8啟動加熱器10加熱，以對柜體內的鞋子進行烘干，當濕度值低于設定的最低濕度值時，單片機8關閉加熱器10，從而完成柜體內鞋子的烘干。

本發明通過紫外燈9以實現柜體內鞋子的消毒功能，殺菌效果好，同時通過定時器12設定紫外燈9的消毒時間，同時定時器12將設定時間發送給單片機8，當紫外燈9的消毒時間到達設定時間時，單片機8隨即關閉紫外燈9，從而完成柜體內的鞋子的消毒，使用方便。

當鞋柜需要移動時，按下電機的正轉開關，電機轉動，以帶動主轉動軸33轉動，主轉動軸33轉動以帶動主動鏈輪32轉動，主動鏈輪32轉動以帶動鏈條31傳動，鏈條31傳動以帶動從動鏈輪34和從轉動軸35轉動，從而帶動鏈條31外側連接的橫梁36下降，橫梁36下降以帶動滑輪39下降至滑輪39從中空殼體30的孔40中穿出來后關閉正轉開關，電機停止轉動，此時腳座3的滑輪39接觸地面，滑輪39實現了鞋柜的移動功能，移動和搬運方便。當不需移動或搬運鞋柜時，按下電機的反轉開關，電機轉動，以帶動主轉動軸33轉動，主轉動軸33轉動以帶動主動鏈輪32轉動，主動鏈輪32轉動以帶動鏈條31傳動，鏈條31傳動以帶動從動鏈輪34和從轉動軸35轉動，從而帶動鏈條31外側連接的橫梁36上升，橫梁36上升以帶動滑輪39上升至滑輪39縮進中空殼體30內后關閉反轉開關，電機停止轉動，此時腳座3的中空殼體30的底面接觸地面，鞋柜平穩地支撐在地面上，可正常使用。

以上顯示和描述了本發明的基本原理、主要特征和本發明的優點。本行業的技術人員應該了解，本發明不受上述實施例的限制，上述實施例和說明書中描述的只是說明本發明的原理，在不脫離本發明精神和范圍的前提下本發明還會有各種變化和改進，這些變化和改進都落入要求保護的本發明范圍內。本發明要求保護范圍由所附的權利要求書及其等同物界定。
