本發明涉及防盜門領域，特別是一種新型防盜推拉門。

背景技術：

智能鎖是指區別于傳統機械鎖，在用戶識別、安全性、管理性方面更加智能化的鎖具，門禁系統中鎖門的執行部件。智能鎖區別于傳統機械鎖,是具有安全性,便利性,先進技術的復合型鎖具。使用非機械鑰匙作為用戶識別ID的成熟技術，如：指紋鎖、虹膜識別門禁（生物識別類，安全性高，不存在丟失損壞；但不方便配置，成本高）磁卡、射頻卡（非接觸類，安全性較高，塑料材質，配置攜帶較方便），價格低廉TM卡（接觸類，安全性很高，不銹鋼材質，配置攜帶極為方便，價格較低），在以下場所應用較多：銀行，政府部門（注重安全性），以及酒店，學校宿舍，居民小區（注重方便管理）。

目前對于倉庫用鎖還依據采用古老的機械鎖，不法份子已經得知傳統機械鎖的結構，非常容易打開，且使用者還需要佩戴很多鑰匙，還要擔心是否將鑰匙丟失，都非常不方面。

技術實現要素：

本發明的目的是為了解決上述問題，設計了一種新型防盜推拉門。

為實現上述目的，本發明提供如下技術方案：一種新型防盜推拉門，包括推拉門門框，所述推拉門門框上配裝有推拉門，所述推拉門上設置一號鎖緊盒，所述一號鎖緊盒內壁固定一號驅動件，所述一號鎖緊盒外壁上設有出鎖口，所述一號鎖緊盒內相對表面加工滑槽，所述滑槽內配裝鎖板，所述一號驅動件伸縮端與鎖板外壁固定連接，所述鎖板上加工有多個鎖緊孔，所述推拉門門框上外壁加工鎖緊槽，所述推拉門門框上固定二號鎖緊盒，所述二號鎖緊盒內固定二號驅動件，所述二號驅動件伸縮端固定插鎖，所述二號驅動件與二號鎖緊槽上均設有用于出鎖的通槽，所述插鎖與鎖緊孔配合，所述鎖板上固定紅外線發射器，所述鎖緊槽內固定紅外線接收器，所述推拉門上設置指紋識別裝置和密碼輸入器。

優選的，所述一號鎖緊盒位于推拉門外壁上；且靠近其一端處。

優選的，所述鎖板為矩形鋼板。

優選的，所述一號驅動件和二號驅動件均為微型伸縮電機。

優選的，所述多個鎖緊孔等距離加工。

利用本發明的技術方案制作的新型防盜推拉門，本裝置利用人體的特有特征（指紋），來作為ID密碼使用，同時為了開鎖不浪費時間，如果在天氣惡劣，可能指紋識別裝置不能進行快速識別，為了解決這類問題，本裝置還配裝了密碼輸入裝置，可通過輸入密碼進行解鎖。

附圖說明

圖1是本發明所述一種新型防盜推拉門的結構示意圖；

圖2是本發明所述一種新型防盜推拉門主要結構特征的側視圖；

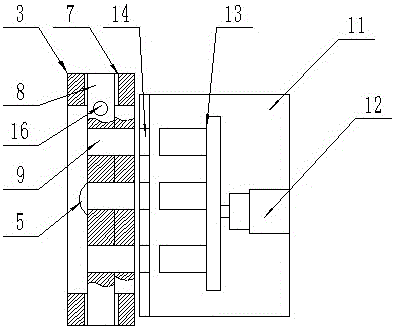

圖3是本發明所述一種新型防盜推拉門部分的結構示意放大圖；

圖中，1-推拉門門框；2-推拉門；3-一號鎖緊盒；4-指紋識別裝置；5-一號驅動件；6-出鎖口；7-滑槽；8-鎖板；9-鎖緊孔；10-二號鎖緊槽；11-二號鎖緊盒；12-二號驅動件；13-插鎖；14-通槽；15-密碼輸入器；16-紅外線發射器；17-紅外線接收器。

具體實施方式

下面將結合本發明實施例中的附圖，對本發明實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本發明一部分實施例，而不是全部的實施例。基于本發明中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本發明保護的范圍。

本發明提供了如圖1-3所示的一種新型防盜推拉門，包括推拉門門框（1），所述推拉門門框（1）上配裝有推拉門（2），所述推拉門（2）上設置一號鎖緊盒（3），所述一號鎖緊盒（3）內壁固定一號驅動件（5），所述一號鎖緊盒（3）外壁上設有出鎖口（6），所述一號鎖緊盒（3）內相對表面加工滑槽（7），所述滑槽（7）內配裝鎖板（8），所述一號驅動件（5）伸縮端與鎖板（8）外壁固定連接，所述鎖板（8）上加工有多個鎖緊孔（9），所述推拉門門框（1）上外壁加工鎖緊槽（10），所述推拉門門框（1）上固定二號鎖緊盒（11），所述二號鎖緊盒（11）內固定二號驅動件（12），所述二號驅動件（12）伸縮端固定插鎖（13），所述二號驅動件（12）與二號鎖緊槽（10）上均設有用于出鎖的通槽（14），所述插鎖（13）與鎖緊孔（9）配合，所述鎖板（8）上固定紅外線發射器（16），所述鎖緊槽（10）內固定紅外線接收器（17），所述推拉門（2）上設置指紋識別裝置（4）和密碼輸入器（15）;所述一號鎖緊盒（3）位于推拉門（2）外壁上；且靠近其一端處;所述鎖板（8）為矩形鋼板;所述一號驅動件（5）和二號驅動件（12）均為微型伸縮電機;所述多個鎖緊孔（9）等距離加工。

具體使用時：首先要在本裝置推拉門2和推拉門門框1內部加工安裝槽和穿線槽，在安裝槽內安裝在Freescale品牌的MCIMX515DJM8C型微控制器和兩臺電機驅動器，將該控制器的多個輸出通過導線與兩臺電機驅動器、紅外接收器、紅外線發射器、指紋識別裝置和密碼輸入器的接線端連接，使用的導線放置在穿線槽內，同時將兩臺電機驅動器分別通過導線與一號驅動件5和二號驅動件12的接線端連接，具體工作原理如下：當鎖緊時，首先使用者可通過指紋識別裝置4或者密碼輸入器15作用ID用戶的鑰匙，當微控制器接收到信號后，經過處理后，通過電機驅動器使得二號驅動件12帶著插鎖13由位于鎖緊槽10和二號鎖緊盒11上的通槽從鎖緊孔9內退出，完成后，通過一號驅動件5帶著鎖板8經過滑槽7和出鎖孔退出鎖緊槽10，當完成解鎖后又關閉時，紅外線發射器16與紅外線接收器17恰好位于同一條直線上時，紅外線發射器16始終發射紅外線，當紅外線接收器17接收器接收到光線后，將信號傳輸給微控制器，經過控制器處理后，首先控制一號驅動件5推動鎖板8，鎖板8從滑槽7中向鎖緊槽10內滑進，到達鎖緊槽10的一定深度后，微控制器控制二號驅動件12推動插鎖13，由二號鎖緊盒11內部通過位于其上的通槽，伸入鎖緊槽10內，并且正好插裝到鎖緊孔9內，完成上鎖。

最后應說明的是：以上所述僅為本發明的優選實施例而已，并不用于限制本發明，盡管參照前述實施例對本發明進行了詳細的說明，對于本領域的技術人員來說，其依然可以對前述各實施例所記載的技術方案進行修改，或者對其中部分技術特征進行等同替換，凡在本發明的精神和原則之內，所作的任何修改、等同替換、改進等，均應包含在本發明的保護范圍之內。
