本發明涉及袋裝水用水瓶技術領域，特別涉及一種防污染袋裝水飲水水瓶。

背景技術：

現有的飲水水瓶均直接用于裝水，沒有設置可以從裝水的水袋中取水的裝置，無法直接用于飲用袋裝水。

現有的袋裝液體主要有兩種飲用方式：一種是作為飲水機的供水水源，不能被移動使用；另一種是直接通過吸管飲用，如袋裝豆?jié){，吸管刺破袋子吸走部分液體后，空氣及空氣中懸浮的粉塵、細菌直接進入袋子中，造成袋子內的液體的污染，袋子內的液體容易變質，若一次性無法飲用完畢，袋內液體容易灑出，攜帶不便。

技術實現要素：

本發明所要解決的技術問題是：提供一種防污染袋裝水飲水水瓶，方便移動地飲用袋裝水，且可防止外部空氣進入水袋中，延長水袋打開后水的飲用期，便于將水袋中的水飲用完畢，節約能源。

為了解決上述技術問題，本發明采用的技術方案為：

一種防污染袋裝水飲水水瓶，包括定位組件、杯體、取水件和單向閥，所述定位組件包括定位件和轉動件，所述定位件的外形與所述杯體的上端開口處外形適配，所述定位件的側面設有一U形開口槽，所述U形開口槽的底部形狀為圓弧形，所述定位件的上表面設有一圓弧凸起，所述圓弧凸起的內側面與所述U形開口槽的底部平齊，所述定位件的上表面還設有圓柱凸起，所述轉動件上設有與所述圓柱凸起形狀適配的圓孔，所述轉動件通過所述圓孔插在所述圓柱凸起上，所述轉動件繞著所述圓柱凸起轉動，所述轉動件的外形為圓弧形板，所述轉動件與所述圓弧凸起端面對接后的俯視投影形狀為圓環形，所述取水件為中空結構，所述取水件的內孔下部與所述圓弧凸起和轉動件的外表面連接，所述取水件的內孔中部設有尖角向下的凸齒，所述單向閥密封連接于所述取水件的內孔中，所述單向閥位于所述凸齒的上方，所述單向閥的上端為出水口。

本發明的有益效果在于：杯體用于對裝水的水袋進行保護，水袋放置在杯體中；外設的水袋包括水袋本體和固定環，固定環位于水袋的取水端，水袋的取水端位于水袋的上端，固定環的形狀為圓環形，水袋的取水端由定位組件進行定位；俯視投影形狀為圓環形的定位件上的圓弧凸起與轉動件的上端用于放置和定位水袋的圓環形，轉動件的內側壁和圓弧凸起的內側壁用于定位水袋的取水端；轉動件設置在U形開口槽的上方，轉動件以及定位件上的U形開口槽用于使水袋從定位件的側面放入定位件上，或者將水袋從定位件的側面拿出；取水件的內孔的下部與圓弧凸起和轉動件的外表面連接，可以為螺接或者扣壓連接的方式，取水件上的凸齒用于刺破水袋的頂部，這樣水袋中的水流向了取水件的內孔中，取水快速便捷；取水件的內孔中設置有單向閥，使水袋中的水可從單向閥流向取水件的外部，但是單向閥外部的空氣等雜物不能進入水袋內，有效防止空氣中的粉塵、細菌等進入水袋中污染飲用水，有效延長水袋中的水開始飲用后的保質期限，便于將水袋中的水飲用完畢，節約水資源。

附圖說明

圖1為本發明實施例的防污染袋裝水飲水水瓶的整體裝配后的立體結構示意圖；

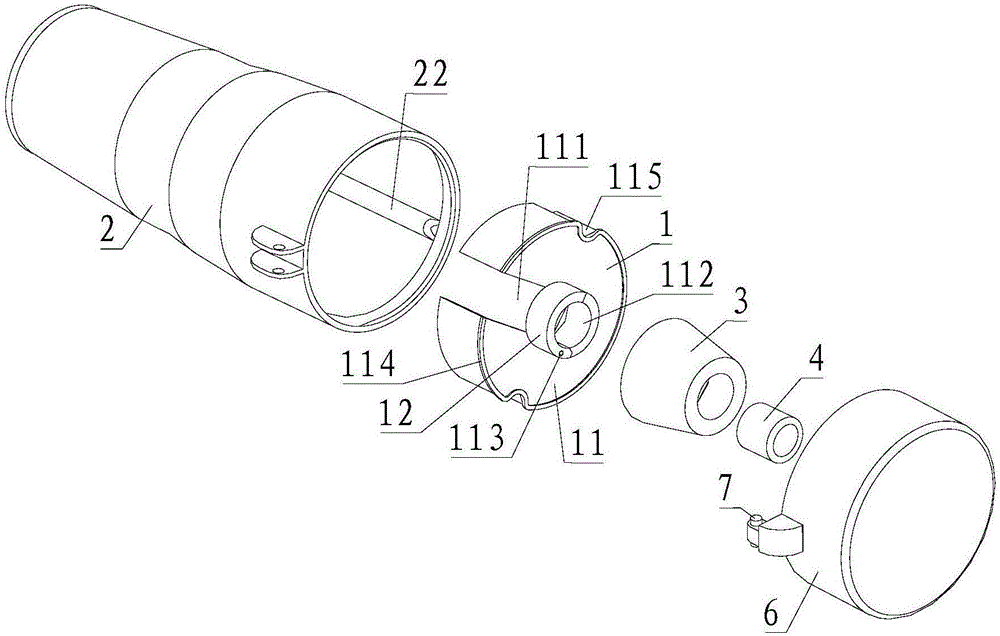

圖2為本發明實施例的防污染袋裝水飲水水瓶的爆炸圖；

圖3為本發明實施例的防污染袋裝水飲水水瓶的半剖視圖；

圖4為本發明實施例的取水件的仰視圖；

圖5為本發明實施例的圖4的A-A斷面視圖；

圖6為本發明實施例的取水件的立體結構示意圖；

圖7為本發明實施例的定位組件的立體結構示意圖；

圖8為本發明實施例的定位組件的俯視圖。

標號說明：

1、定位組件；2、杯體；3、取水件；4、單向閥；5、密封圈；6、杯蓋；7、轉軸；8、水袋；

11、定位件；12、轉動件；

111、U形開口槽；112、圓弧凸起；113、圓柱凸起；114、凸緣；115、圓弧凹槽；

121、圓孔；122、圓弧面；

21、臺階面；22、通氣管道；

31、凸齒；

81、水袋本體；82、固定環。

具體實施方式

為詳細說明本發明的技術內容、所實現目的及效果，以下結合實施方式并配合附圖予以說明。

本發明最關鍵的構思在于：用飲水水瓶的杯體保護水袋，通過定位件上的U形開口槽和轉動件便于水袋從定位組件上取出和放入，再加上位于取水件中的單向閥，便于水袋移動使用，且防止外部空氣進入水袋中，污染水袋中的水。

請參照?qǐng)D1至圖8，本發明提供了一種防污染袋裝水飲水水瓶，包括定位組件1、杯體2、取水件3和單向閥4，所述定位組件1包括定位件11和轉動件12，所述定位件11的外形與所述杯體2的上端開口處外形適配，所述定位件11的側面設有一U形開口槽111，所述U形開口槽111的底部形狀為圓弧形，所述定位件11的上表面設有一圓弧凸起112，所述圓弧凸起112的內側面與所述U形開口槽111的底部平齊，所述定位件11的上表面還設有圓柱凸起113，所述轉動件12上設有與所述圓柱凸起113形狀適配的圓孔121，所述轉動件12通過所述圓孔121插在所述圓柱凸起113上，所述轉動件12繞著所述圓柱凸起113轉動，所述轉動件12的外形為圓弧形板，所述轉動件12與所述圓弧凸起112端面對接后的俯視投影形狀為圓環形，所述取水件3為中空結構，所述取水件3的內孔下部與所述圓弧凸起112和轉動件12的外表面連接，所述取水件3的內孔中部設有尖角向下的凸齒31，所述單向閥4密封連接于所述取水件3的內孔中，所述單向閥4位于所述凸齒31的上方，所述單向閥4的上端為出水口。

進一步的，還包括密封圈5，所述密封圈5設置在所述取水件3的內孔中，所述密封圈5位于所述凸齒31、取水件3內側壁與定位件11的圓弧凸起112之間。

由上述描述可知，取水件3內設置密封圈5，密封圈5下端與圓弧凸起112和轉動件12的上表面接觸，外側與取水件3內側壁接觸，內側與凸齒31接觸，有效防止水袋8中的水從定位件11與取水件3之間漏出，起到密封的作用；優選地，水袋8裝入后，密封圈5還與水袋8上端的固定環82接觸，防止水袋8中的水從水袋8和取水件3之間流出，水袋8中的水不會與定位組件1接觸，有效保持水袋8中水的潔凈度。

進一步的，所述轉動件12的靠近所述圓孔121的端面為圓弧面122，所述圓弧面122的中心軸與所述圓孔121的中心軸重合，所述定位件11的圓弧凸起112在靠近所述圓孔121的端面的形狀與該圓弧面122形狀適配。

由上述描述可知，轉動件12的靠近圓孔121的端面為圓弧面122，轉動件12的圓孔121繞著定位件11上的圓柱凸起113轉動時，該圓弧面122使轉動件12與圓弧凸起112對接后可以貼合，兩者之間對接成俯視投影形狀為圓環形時兩者之間沒有縫隙，使圓弧凸起112和轉動件12對水袋8的固定環82整圈都起到很好的支撐作用。

進一步的，所述圓弧面122的直徑大于所述轉動件12的壁厚。

由上述描述可知，圓弧面122的直徑大于轉動件12的壁厚，確保轉動件12的靠近圓孔121的端面與圓弧凸起112的靠近圓孔121的端面之間對接時完全貼合。

進一步的，所述凸齒31的截面形狀為三角形，所述凸齒31沿所述取水件3的內孔的周向分布，且所述凸齒31斷續分布。

由上述描述可知，凸齒31的截面形狀為三角形，尖角朝下，凸齒31周向且斷續分布，使凸齒31快速便捷將水袋8刺破。

進一步的，所述定位件11在外周方向上設有向下延伸的側壁，所述定位件11的側壁的外形與所述杯體2的上端開口處內側壁形狀適配。

由上述描述可知，定位件11的外周方向上設有向下延伸有側壁，定位件11的側壁插在杯體2上端內，用于與杯體2定位連接。

進一步的，所述定位件11的側壁設有向外的凸緣114，所述杯體2的上端開口處設有與所述凸緣114形狀適配的臺階面21。

由上述描述可知，定位件11的側壁設有向外的凸緣114，定位件11上的凸緣114與杯體2上端的臺階面21配合，實現杯體2對定位件11的定位。

進一步的，所述定位件11的側面設有兩個圓弧凹槽115。

由上述描述可知，定位件11的側面設有兩個圓弧凹槽115，便于手指在圓弧凹槽115處拿捏定位件11。

進一步的，所述杯體2的側壁上設有上下貫通的通氣管道22，所述通氣管道22上端通向所述杯體2上部，下端通向所述杯體2內壁底端。

由上述描述可知，通氣管道22使杯體2內壁底端與杯體2外的大氣壓保持氣壓一致，防止因水袋8貼合杯體2內壁造成在水袋8下方形成密閉空間而影響水袋8下落至杯體2底部，使水袋8順利放置在杯體2中。

進一步的，還包括杯蓋6和轉軸7，所述杯蓋6的下端開口與所述杯體2的上端開口形狀適配，所述杯蓋6通過所述轉軸7與所述杯體2轉動連接。

由上述描述可知，杯蓋6通過轉軸7與杯體2上端連接，使在杯蓋6與杯體2之間形成密閉空間，具有防塵效果。

請參照?qǐng)D1至圖8，本發明的實施例一為：

一種防污染袋裝水飲水水瓶，包括定位組件1、杯體2、取水件3和單向閥4，所述定位組件1包括定位件11和轉動件12，所述定位件11的外形與所述杯體2的上端開口處外形適配，所述定位件11的側面設有一U形開口槽111，所述U形開口槽111的底部形狀為圓弧形，所述定位件11的上表面設有一圓弧凸起112，所述圓弧凸起112的內側面與所述U形開口槽111的底部平齊，所述定位件11的上表面還設有圓柱凸起113，所述轉動件12上設有與所述圓柱凸起113形狀適配的圓孔121，所述轉動件12通過所述圓孔121插在所述圓柱凸起113上，所述轉動件12繞著所述圓柱凸起113轉動，所述轉動件12的外形為圓弧形板，所述轉動件12與所述圓弧凸起112端面對接后的俯視投影形狀為圓環形，所述取水件3為中空結構，所述取水件3的內孔下部與所述圓弧凸起112和轉動件12的外表面連接，所述取水件3的內孔中部設有尖角向下的凸齒31，所述單向閥4密封連接于所述取水件3的內孔中，所述單向閥4位于所述凸齒31的上方，所述單向閥4的上端為出水口。

請參照?qǐng)D3，本發明的實施例二為：

一種防污染袋裝水飲水水瓶，在實施例一的基礎上，還包括密封圈5，所述密封圈5設置在所述取水件3的內孔中，所述密封圈5位于所述凸齒31、取水件3內側壁與定位件11的圓弧凸起112之間。

請參照?qǐng)D2、圖7至圖8，本發明的實施例三為：

一種防污染袋裝水飲水水瓶，在實施例一的基礎上，所述轉動件12的靠近所述圓孔121的端面為圓弧面122，所述圓弧面122的中心軸與所述圓孔121的中心軸重合，所述定位件11的圓弧凸起112在靠近所述圓孔121的端面的形狀與該圓弧面122形狀適配；優選地，所述圓弧面122的直徑大于所述轉動件12的壁厚。

請參照?qǐng)D3至圖6，本發明的實施例四為：

一種防污染袋裝水飲水水瓶，在實施例一的基礎上，所述凸齒31的截面形狀為三角形，所述凸齒31沿所述取水件3的內孔的周向分布，且所述凸齒31斷續分布。

請參照?qǐng)D2、圖3、圖7至圖8，本發明的實施例五為：

一種防污染袋裝水飲水水瓶，在實施例一的基礎上，所述定位件11在外周方向上設有向下延伸的側壁，所述定位件11的側壁的外形與所述杯體2的上端開口處內側壁形狀適配；所述定位件11的側壁設有向外的凸緣114，所述杯體2的上端開口處設有與所述凸緣114形狀適配的臺階面21；優選地，所述定位件11的側面設有兩個圓弧凹槽115。

請參照?qǐng)D2至圖3，本發明的實施例六為：

一種防污染袋裝水飲水水瓶，在實施例一的基礎上，所述杯體2的側壁上設有上下貫通的通氣管道22，所述通氣管道22上端通向所述杯體2上部，下端通向所述杯體2內壁底端。

請參照?qǐng)D1至圖3，本發明的實施例七為：

一種防污染袋裝水飲水水瓶，在實施例一的基礎上，還包括杯蓋6和轉軸7，所述杯蓋6的下端開口與所述杯體2的上端開口形狀適配，所述杯蓋6通過所述轉軸7與所述杯體2轉動連接。

外設的水袋8包括水袋本體81和固定環82，固定環82位于水袋8的頂部，將外設的水袋8放入上述飲水水瓶時，先將外設的水袋8放在定位組件1上，參見圖7，具體為：先將轉動件12逆時針轉動，轉動件12遠離圓孔121的一端轉離U形開口槽111的上方，轉動件12靠近圓孔121的一端一部分轉至U形開口槽111的上方，將外設的水袋8從定位件11的側面放入U(xiǎn)形開口槽111的底部，則在外設的水袋8作用下，轉動件12靠近圓孔121的一端順時針轉動，帶動轉動件12整體順時針轉動，直至轉動件12的兩個端面與圓弧凸起112的兩個端面對接，水袋8的固定環82放置在圓弧凸起112與轉動件12的上表面；再將水袋8放入杯體2中，杯體2中的位于水袋8下方的氣體從通氣管道22排至杯體2的外部，水袋8放入杯體2后，再將取水組件中的定位件11插在杯體2內孔的上端，人手指可以握持在定位件11側面的圓弧凹槽115中；事先將單向閥4和密封圈5安裝在取水件3中，然后將取水件3與定位組件1連接，取水件3可以從上往下按壓在圓弧凸起112和轉動件12上，也可通過螺紋連接的方式與圓弧凸起112和轉動件12連接，取水件3與定位組件1連接后，取水件3上的凸齒31將水袋8頂部刺破，水從水袋8流入取水件3中；最后轉動杯蓋6，將杯蓋6蓋在杯體2上進行防塵密封。

將水袋8從飲水水瓶取出時，先將杯蓋6打開，將取水件3從定位組件1上取出，將定位組件1從杯體2上取出，然后將水袋8從定位組件1上移出，具體為：如圖7所示，水袋8水平從U形開口槽111往外移，帶動轉動件12逆時針轉動，水袋8取出和安裝快速便捷。

綜上所述，本發明提供的防污染袋裝水飲水水瓶，通過杯體2對水袋8進行防護，通過定位組件1實現對外設的水袋8的定位，通過定位件11上的U形開口槽111和轉動件12實現水袋8的快速安裝和取出，通過取水件3從水袋8中取水，通過單向閥4防止外部空氣中的粉塵、細菌等進入水袋8污染飲用水，通過杯體2側壁上的通氣管道22便于水袋8順利進入杯體2中，結構合理，水袋8安裝使用便捷，不僅便于水袋8的移動使用，同時可防止外部空氣進入水袋8中，延長水袋8打開后水的保質期，便于在保質期內將水袋8中的水飲用完畢，節約水資源。

以上所述僅為本發明的實施例，并非因此限制本發明的專利范圍，凡是利用本發明說明書及附圖內容所作的等同變換，或直接或間接運用在相關的技術領域，均同理包括在本發明的專利保護范圍內。
