本發明涉及家用電器的技術領域，尤其涉及一種毛巾架。

背景技術：

毛巾給人們的生活帶來無限方便的同時也隱藏著很多問題。例如，毛巾中往往會有大量的細菌、病毒，其在人們使用毛巾的過程中將會通過五官和皮膚滲透到體內而影響身體健康。且細菌最喜歡溫暖潮濕的環境，當毛巾長時間處于溫濕狀態，經過一定時間后，毛巾便成了細菌滋生的樂園，加之人體皮膚上的油脂、灰塵、水中的雜質、空氣中的細菌等沉積在毛巾上，加再用這樣的毛巾擦拭皮膚，不僅起不到清潔的作用，反而會沾污皮膚、堵塞毛孔。

現有毛巾架的基本功能單一，對毛巾的消毒和抑菌效果有限。例如有些毛巾架采用消毒燈管對毛巾消毒，但消毒燈管一次只能對毛巾的一個面進行消毒；有些毛巾架采用紫外滅菌燈對毛巾消毒，但紫外滅菌燈與毛巾的距離較遠，且只能對毛巾的一個面進行消毒；還有些毛巾架雖然可通過翻轉實現毛巾雙面消毒，但其雙面消毒并不是同時進行的，耗費時間較長，導致殺菌效率相對較低。

技術實現要素：

本發明的目的在于提供一種毛巾架，旨在解決現有技術中，現有毛巾架的基本功能單一，對毛巾的消毒和抑菌效果有限的問題。

本發明實施例提供了一種毛巾架，包括連接座，設置于所述連接座上的支架組，所述毛巾架還包括用于驅動所述支架組局部進行軸向轉動以收卷毛巾的驅動部，設置于所述支架組上的可對所述毛巾的正反兩側面分別進行殺菌及抑菌的消毒部，設置于所述連接座上并與所述驅動部和所述消毒部電性連接的控制部，以及電性連接于所述控制部的控制開關。

進一步地，當所述毛巾完全收卷于所述支架組上后，所述控制部可控制所述驅動部反向轉動所述支架組局部以使所述毛巾轉出，并控制所述消毒部對所述毛巾的正反兩側面分別進行殺菌及抑菌。

進一步地，所述消毒部包括設置于所述支架組下部的可對所述毛巾的正反兩側面分別殺菌的第一消毒單元和第二消毒單元，以及設置于所述支架組上部的可對所述毛巾殺菌及抑菌的第三消毒單元。

進一步地，所述支架組包括間隔設置于所述連接座下部的第一支架和第二支架，以及可軸向轉動設置于所述連接座上部并正對于所述第一支架和所述第二支架之間的間隙的第三支架；所述第一消毒單元、所述第二消毒單元及所述第三消毒單元分別設置于所述第一支架、所述第二支架和所述第三支架上；所述第三支架與所述驅動部傳動連接。

進一步地，所述消毒部還包括設置于所述第一支架和/或所述第二支架上的用于對空氣進行殺菌的第四消毒單元。

進一步地，所述第三支架上設置有用于夾持所述毛巾首端并輔助對其進行收卷的夾持單元。

進一步地，所述第一支架或所述第二支架上設置有用于監測所述毛巾尾端是否脫離所述間隙的傳感器，所述傳感器與所述控制部電性連接。

優選地，所述間隙的寬度小于或者等于2cm，且所述間隙的寬度大于所述毛巾厚度。

進一步地，所述驅動部包括設置于所述連接座上部并靠近于所述第三支架一端的驅動電機，以及與所述驅動電機傳動連接的齒輪，所述第三支架的一端設置有內齒，所述內齒與所述齒輪嚙合。

優選地，所述第一消毒單元和第二消毒單元為紫外殺菌裝置，所述第三消毒單元為深紫外殺菌裝置。

進一步地，所述第一支架、所述第二支架和所述第三支架的內側均設置有可供紫外光出射的透射片，所述第一消毒單元和所述第二消毒單元及所述第三消毒單元分別內置于所述第一支架、所述第二支架和所述第三支架內并正對于各所述透射片。

進一步地，所述連接座包括相對設置的一對固定板，分別垂直連接于所述固定板下端和上端的一對第一懸梁和一對第二懸梁，所述第三支架橫設于兩所述第二懸梁之間，所述第一支架和所述第二支架橫設于兩所述第一懸梁之間。

基于上述技術方案，與現有技術相比，本發明實施例提出的毛巾架，通過在連接座上設置支架組、驅動部、控制部和控制開關，并在支架組上設置消毒部，并通過控制開關開啟控制部，使得驅動部驅動支架組局部進行軸向轉動以收卷毛巾，在收卷毛巾的過程中，通過支架組上的消毒部對毛巾的正反兩側面同時進行殺菌，并在收卷結束后繼續對毛巾進行抑菌，如此，實現了毛巾雙面高效且充分的殺菌及抑菌，從而保證了毛巾的衛生，保護了用戶的健康。

附圖說明

圖1為本發明實施例提出的毛巾架的立體結構示意圖；

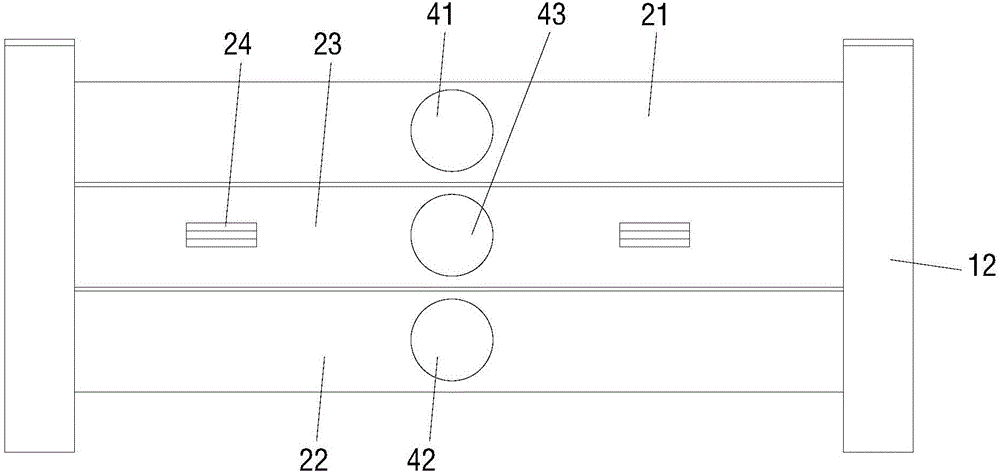

圖2為本發明實施例提出的毛巾架的仰視結構示意圖；

圖3為本發明實施例中的第三支架與驅動部連接配合的結構示意圖；

圖4為本發明實施例中的毛巾架的電性控制示意圖。

具體實施方式

為了使本發明的目的、技術方案及優點更加清楚明白，以下結合附圖及實施例，對本發明進行進一步詳細說明。應當理解，此處所描述的具體實施例僅僅用以解釋本發明，并不用于限定本發明。

需要說明的是，當元件被稱為“固定于”或“設置于”另一個元件，它可以直接在另一個元件上或可能同時存在居中元件。當一個元件被稱為是“連接于”另一個元件，它可以是直接連接到另一個元件或者可能同時存在居中元件。

另外，還需要說明的是，本發明實施例中的左、右、上、下等方位用語，僅是互為相對概念或是以產品的正常使用狀態為參考的，而不應該認為是具有限制性的。以下結合具體實施例對本發明的實現進行詳細的描述。

如圖1至圖4所示，本發明實施例提出了一種毛巾架，該毛巾架可對毛巾同時進行雙面殺菌及抑菌。具體地，該毛巾架可包括連接座1、支架組2、驅動部3、消毒部4、控制部5和控制開關6，其中，支架組2和驅動部3均設置在連接座1上，這里，驅動部3也可設置在支架組2，且驅動部3與支架組2局部傳動連接，此處，驅動部3優選與支架組2的上部傳動連接，該驅動部3用于驅動支架組2的上部進行軸向轉動以收卷毛巾；消毒部4設置在支架組2上，在毛巾的收卷過程中，該消毒部4可對毛巾的正反兩側面分別同時進行殺菌及抑菌，這里，由于毛巾一邊被收卷一邊進行殺菌，使得毛巾長度方向上的每一段均可被殺菌，并且，在毛巾收卷完成之后，消毒部4的局部仍可繼續對毛巾進行抑菌。另外，控制部5和控制開關6均設置在連接座1上，且控制開關6、驅動部3以及消毒部4均與控制部5通過導線(附圖中未畫出)電性連接，這里，控制部5用于控制驅動部3和消毒部4的運行，控制開關6用于對整個毛巾架的運行進行開啟或關閉，此處，該導線內置于連接座1和支架組2中。

如上所述，本發明實施例提出的毛巾架，通過在連接座1上設置支架組2、驅動部3、控制部5和控制開關6，并在支架組2上設置消毒部4，并通過控制開關6開啟控制部5，使得驅動部3驅動支架組2的上部進行軸向轉動以收卷毛巾，在收卷毛巾的過程中，通過支架組2上的消毒部4對毛巾的正反兩側面同時進行殺菌，并在收卷結束后繼續對毛巾進行抑菌，如此，實現了毛巾雙面高效且充分的殺菌及抑菌，保證了毛巾的衛生，保護了用戶的健康。

進一步地，在本發明實施例中，當上述毛巾完全收卷于上述支架組2上之后，上述控制部5可控制上述驅動部3反向轉動支架組2的上部以使收卷于其上的毛巾轉出，并通過控制部5控制上述消毒部4對毛巾的正反兩側面分別再次進行深化的殺菌及抑菌。

進一步地，在本發明實施例中，上述消毒部4可包括第一消毒單元41、第二消毒單元42和第三消毒單元43，其中，第一消毒單元41和第二消毒單元42間隔設置在上述支架組2的下部，第三消毒單元43設置在支架組2的上部，這里，毛巾的尾端自然垂懸在第一消毒單元41和第二消毒單元42之間，這樣，第一消毒單元41和第二消毒單元42可同時對毛巾的正反兩側面分別殺菌；同時，毛巾的首端固定在支架組2的上部，支架組2的上部在驅動部3的驅動下進行軸向轉動而對毛巾進行收卷，這樣，毛巾一邊被收卷一邊被殺菌，并且，第三消毒單元43對已收卷的部分毛巾進行殺菌及抑菌。這里，上述控制部5可控制驅動部3按照預先設定的間隔時間控制驅動部3間斷地進行軸向轉動，使得支架組2的上部間斷地收卷毛巾，如此，保證了毛巾的每一段可充分地進行殺菌。當然，根據實際情況和具體需求，在本發明的其他實施例中，上述消毒部4還可為其他的構成形式，此處不作唯一限定。

進一步地，在本發明實施例中，上述支架組2可包括第一支架21、第二支架22和第三支架23，其中，第一支架21和第二支架22平行間隔設置在上述連接座1的下部，且第一支架21和第二支架22相間隔形成有可供毛巾穿梭的間隙20，第三支架23可軸向轉動設置在連接座1的上部，且該第三支架23正對第一支架21和第二支架22之間的間隙20，即第三支架23位于間隙20的正上方。同時，上述第一消毒單元41和上述第二消毒單元42分別設置在第一支架21和第二支架22上，同時，上述第三消毒單元43設置在第三支架23上，且第三支架23與上述驅動部3傳動連接。本實施例中，毛巾的首端固定在第三支架23上，毛巾的尾端自然垂懸并穿梭在間隙20中，這樣，第三支架23在驅動部3的驅動下進行軸向轉動而對毛巾進行收卷，與此同時，位于間隙20相對兩側的第一支架21和第二支架22上的第一消毒單元41和第二消毒單元42同時對毛巾的正反兩側面分別殺菌。當然，根據實際情況和具體需求，在本發明的其他實施例中，上述支架組2還可為其他的構成形式，此處不作唯一限定。

進一步地，在本發明實施例中，上述消毒部4還可包括第四消毒單元(附圖中未畫出)，該第四消毒單元設置在上述第一支架21和/或上述第二支架22上，此處，該第四消毒單元用于對第一支架21和/或第二支架22周圍的空氣進行殺菌，保證了第一支架21和/或第二支架22之間的毛巾不受空氣中的細菌污染。當然，根據實際情況和具體需求，在本發明其他實施例中，上述消毒部4還可為其他構成，此處不作唯一限定，

進一步地，在本發明實施例中，上述第三支架23上設置有夾持單元24，該夾持單元24用于夾持毛巾的首端并輔助第三支架23對其進行收卷。如此，通過在第三支架23上設置夾持單元24，保證了毛巾的首端可穩固地纏繞在第三支架23上，避免了毛巾在收卷過程中出現松脫問題，提高了毛巾架的穩定性。

進一步地，在本發明實施例中，上述第一支架21或第二支架22上設置有傳感器7，該傳感器7與上述控制部5電性連接，此處，該傳感器7用于監測毛巾的尾端是否脫離上述間隙20。在上述驅動部3驅動第三支架23軸線轉動收卷毛巾的過程中，當毛巾尾端脫離間隙20時，傳感器7發出信號至控制部5，控制部5接到該信號并發出命令控制上述第三消毒單元43由殺菌模式轉換為抑菌模式，即開始對收卷在第三支架23上的毛巾進行抑菌，此處，控制部5控制第三消毒單元43按照預定間隔時間進行間斷地工作，比如每隔30分鐘控制第三消毒單元43自動開啟90秒進行抑菌，這樣，達到了抑制細菌生長和繁殖的效果。本實施例中，傳感器7可以為濕度傳感器和/或距離傳感器，其通過對濕度和/或距離的監控實現對毛巾尾端是否脫離間隙20的監測，當然，根據實際情況和具體需求，在本發明的其他實施例中，還可通過其方式監控毛巾尾端是否脫離間隙20以開啟第三消毒單元43抑菌模式，此處不作唯一限定。

進一步地，在本發明實施例中，上述間隙20的寬度小于或者等于2cm，且大于上述毛巾的厚度。本實施例中，通過將毛巾尾端置于兩個設有消毒單元(即第一消毒單元41和第二消毒單元42)的支架(即第一支架21和第二支架22)之間，且這兩個支架之間的距離不大于2cm，這樣，可實現毛巾的雙面殺菌消毒，還避免了現有技術中因深紫外光的衰減造成單面深紫外殺菌時殺菌率不高的問題，即提高了殺菌率。當然，根據實際情況和具體需求，在本發明的其他實施例中，還可通過其方式提高消毒部4的殺菌率，此處不作唯一限定。

進一步地，在本發明實施例中，上述驅動部3包括驅動電機31和齒輪32，其中，驅動電機31設置在上述連接座1的上部并靠近于上述第三支架23的一端，齒輪32與驅動電機31的輸出軸(附圖中未畫出)傳動連接。這里，第三支架23的一端設置有內齒，齒輪32伸入于第三支架23的該端內并與其內齒嚙合形成傳動連接，如此，驅動電機31即可驅動第三支架23進行軸向轉動。當然，根據實際情況和具體需求，在本發明的其他實施例中，上述驅動部3還可為其他構造，此處不作唯一限定。

進一步地，在本發明實施例中，上述第一消毒單元41和第二消毒單元42優選為紫外殺菌裝置，其可對毛巾進行紫外線照射殺菌；上述第三消毒單元43優選為深紫外殺菌裝置，其可對毛巾進行紫外線照射殺菌以及抑菌。當然，根據實際情況和具體需求，在本發明的其他實施例中，上述第一消毒單元41和第二消毒單元42及第三消毒單元43還可為其他的殺菌裝置，此處不作唯一限定。

進一步地，在本發明實施例中，上述第一支架21、第二支架22和第三支架23的內側均設置有一透射片(附圖中未示出)，該透射片可供紫外光出射，上述第一消毒單元41和第二消毒單元42及第三消毒單元43分別內置于第一支架21、第二支架22和第三支架23內并正對于各支架上的透射片。這樣，通過設置透射片，不僅實現了紫外光的定向出射，還避免了深紫外線對人體造成誤傷。當然，根據實際情況和具體需求，在本發明的其他實施例中，還可通過其他方式避免深紫外線誤傷人體，比如透射片可用通孔替代，此處不作唯一限定。

進一步地，在本發明實施例中，上述連接座1可包括一對固定板11、一對第一懸梁12和一對第二懸梁13，其中，兩個固定板11相對設置，兩個第一懸梁12一一對應地垂直連接于兩個固定板11的下端，兩個第二懸梁13一一對應地垂直連接于兩個固定板11的上端，這里，上述第三支架23橫設于兩個第二懸梁13之間，且第三支架23兩端分別與兩個第二懸梁13連接；另外，上述第一支架21和第二支架22橫設于兩個第一懸梁12之間，且第一支架21兩端及第二支架22兩端分別與兩個第一懸梁12連接。當然，根據實際情況，在本發明其他實施例中，上述連接座1還可為其他形式的構造，此處不作唯一限定。

基于上述技術方案，本發明實施例提出的毛巾架在使用過程如下：

將毛巾首端固定在第三支架23上的夾持單元24上，并使該毛巾尾端穿過第一支架21和第二支架22之間的間隙20；接著，按壓與控制部5電性連接的控制開關6，使得設置在第一支架21、第二支架22和第三支架23中的第一消毒單元41和第二消毒單元42及第三消毒單元43開啟，驅動部3根據控制部5所設定的間隔時間每隔一段時間旋轉特定的角度，如殺菌時間為90秒的話，驅動部3每隔90秒旋轉120度，將已進行殺菌消毒的毛巾段卷到第三支架23上；當傳感器7檢測到毛巾尾端已離開間隙20時，控制部5關閉第一消毒單元41和第二消毒單元42及驅動部3，并將第三支架23中的第三消毒單元43的工作狀態調整為抑菌模式，在完成殺菌之后，再間隔一定的時間開啟，如間隔每30分鐘自動開啟90秒，從而達到抑制細菌生長和繁殖的效果，即每隔一段特定的時間開啟一定的時間，實現對毛巾的抑菌功能。

以上所述實施例，僅為本發明具體實施方式，但本發明的保護范圍并不局限于此，任何熟悉本技術領域的技術人員在本發明揭露的技術范圍內，可輕易想到各種等效的修改、替換和改進等等，這些修改、替換和改進都應涵蓋在本發明的保護范圍之內。因此，本發明的保護范圍應以權利要求的保護范圍為準。
