本實用新型涉及宗教、品香用品，具體涉及一種便攜式彈簧香爐。

背景技術：

市場上銷售的無論是家用、商用還是寺廟禮佛用的香爐，多為三足鼎形或四足長方形的香爐，包括爐體和支腿。此類香爐應用廣泛，但是有一個共同點：那就是必須在香爐內放沙或者香灰之類的物質，以便于插香。現有香爐的共同缺點是最下邊一截插入香灰內的香可能燃不盡，造成香的資源浪費，現有有些香的下端設有專門插香爐的插桿，香本身能夠燃盡，但是插桿需要頻繁清理，否則無法插進新香，清洗清掃很麻煩，而且費時費力。另外，目前的香爐一般體積巨大，固定設置個某個場所，移動比較費時，更不能隨身攜帶，對于很多外出的信徒，常常因不能隨時祭拜而困擾。

因此，現有的香爐存在香燃燒不盡造成資源浪費、余渣清理費時費力且攜帶不方便的問題。

技術實現要素：

本實用新型所要解決的技術問題是現有的香爐存在香燃燒不盡造成資源浪費、余渣清理費時費力且攜帶不方便的問題。

為了解決上述技術問題，本實用新型所采用的技術方案是提供一種便攜式彈簧香爐，包括爐體和香插，所述爐體的上端中部設有用于安裝所述香插的安裝孔，所述香插采用螺旋式彈簧，所述爐體的內部中空形成容納腔，所述容納腔內設有用于限位所述香插的支撐座，所述支撐座包括基座和凸出于所述基座上端的螺桿，所述香插的下端伸入所述安裝孔內并套設在所述螺桿上，所述基座的下端面與所述爐體的下端面平齊或者內置于所述容納腔內。

在上述方案中，所述爐體的內壁設有第一內螺紋，所述基座的外壁設有第一外螺紋，所述第一內螺紋與所述第一外螺紋匹配連接。

在上述方案中，所述基座的底面中部設有用于方便其拆卸或安裝的條形凹槽。

在上述方案中，所述爐體呈葫蘆狀，所述爐體的底部設有環形凸臺。

在上述方案中，所述爐體的下端設有與所述爐體可拆卸連接的集灰槽，所述集灰槽呈圓柱狀，所述集灰槽的中部凸出有與所述環形凸臺相適配的環形凸槽，所述環形凸槽與所述集灰槽的內壁之間形成用于容納香灰的集灰空間。

在上述方案中，所述環形凸槽的內壁上設有第二內螺紋，所述環形凸臺的外側面上設有相適配的第二外螺紋。

在上述方案中，所述環形凸槽的高度大于所述環形凸臺的高度。

在上述方案中，所述螺旋式彈簧中部形成夾持一根香的空間，所述螺旋式彈簧的上端螺距縮短形成插香部。

在上述方案中，所述爐體采用但不限于不銹鋼、銅材質。

本實用新型，香爐體積小，安裝和拆卸方便，便于攜帶，方便信徒在外出時隨身攜帶，能夠隨時祭拜、品香，解決了在外出情況下祭拜受限制的困惑，將香插到螺旋式彈簧內，能夠充分燃燒，不會造成資源浪費，節能環保，應用靈活，實用價值高。

附圖說明

圖1為本實用新型的結構示意圖；

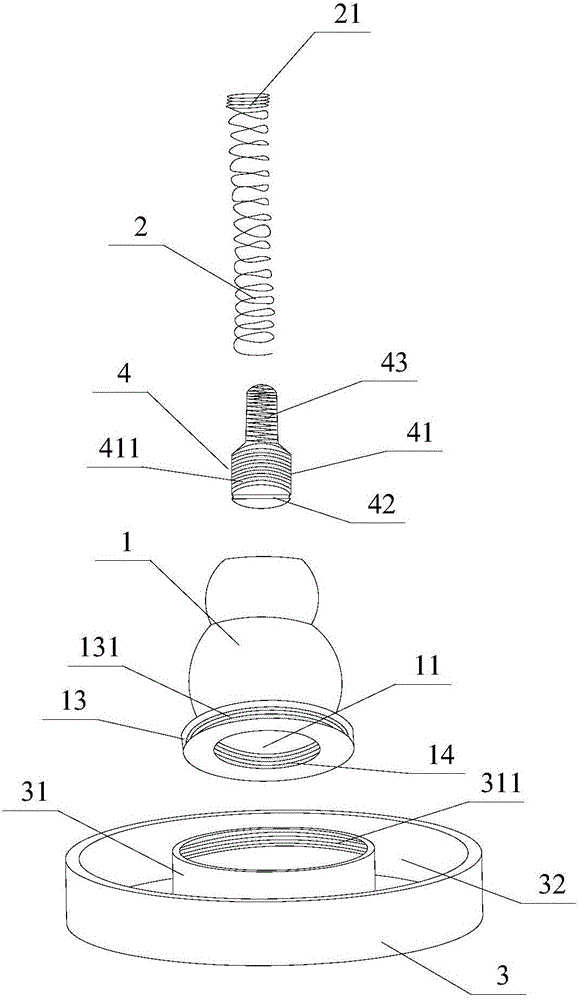

圖2為本實用新型的分解圖；

圖3為本實用新型中爐體的主視圖。

具體實施方式

下面結合說明書附圖對本實用新型做出詳細的說明。

如圖1所示，本實用新型提供了一種便攜式彈簧香爐，包括爐體1和香插2，爐體1采用但不限于不銹鋼、銅材質，外形美觀，牢固性強。爐體1的上端中部設有用于安裝香插2的安裝孔12，香插2采用螺旋式彈簧，螺旋式彈簧中部形成夾持一根香的空間，螺旋式彈簧的上端螺距縮短形成插香部12，香通過插香部12插入螺旋式彈簧內，香在螺旋式彈簧內燃燒，能夠充分燃燒，不會造成資源浪費。螺旋式彈簧采用具有熱阻、不易散熱的金屬絲，在香燃燒過程中，螺旋式彈簧本身溫度上升太多，另外它具有一定的剛性支撐力，保證香在燃燒過程中不發生傾斜。螺旋式彈簧的螺間距適中，保證香在燃燒過程中能充分與空氣接觸，燃燒充分。

結合圖2和圖3，爐體1的內部中空形成容納腔11，容納腔11內設有用于限位香插2的支撐座4，支撐座4包括基座41和凸出于基座41上端的螺桿43，香插2的下端伸入安裝孔12內并套設在螺桿43上，螺桿43的直徑與螺旋式彈簧的直徑相匹配，保證螺旋式彈簧既能便于插入，又不會滑落。基座41的下端面與爐體1的下端面平齊或者內置于容納腔11內。

優選的，爐體1的內壁設有第一內螺紋14，基座41的外壁設有第一外螺紋411，第一內螺紋14與第一外螺紋411匹配連接，通過螺紋配合能夠將基座41通過旋擰旋入容納腔11內，方便安裝和拆卸，旋入后螺桿43上升到與爐體1上表面平齊或略高于爐體1上表面的位置，方便螺旋式彈簧的安裝和拆卸。

更加優選的，基座41的底面中部設有用于方便其拆卸或安裝的條形凹槽42，通過使用手指甲或者螺絲刀輔助旋擰基座41，提高拆裝效率。

爐體1可以根據喜愛設計成各種形狀，其中一個優選的實施例為爐體1呈葫蘆狀，外形美觀大方，爐體1的底部設有環形凸臺13，環形凸臺13的底面水平，能夠平穩的放到地面或者桌子上。

為了方便在香燃燒過程中產生的灰塵便于收集，爐體1的下端設有與爐體1可拆卸連接的集灰槽3，集灰槽3呈圓柱狀，集灰槽3的中部凸出有與環形凸臺13相適配的環形凸槽31，環形凸槽31的內壁上設有第二內螺紋311，環形凸臺13的外側面上設有相適配的第二外螺紋131。通過螺紋配合能夠將環形凸臺13通過旋擰的方式旋入環形凹槽31內，安裝和拆卸方便。優選環形凸槽31的高度大于環形凸臺13的高度，能夠使得環形凸臺13全部旋入環形凸槽31內，穩定可靠。

環形凸槽31與集灰槽3的內壁之間形成用于容納香灰的集灰空間32，當將環形凸臺13安裝到環形凸槽內時，爐體1坐落在集灰槽3內，當香在螺旋式彈簧內燃燒時，產生的香灰直接落入集灰空間32內，當香灰積累到一定程度時，可通過旋擰方式將爐體1從集灰槽3上卸下來，倒掉集灰槽3內的香灰，避免造成環境污染。

本實用新型，香爐體積小，安裝和拆卸方便，便于攜帶，方便信徒在外出時隨身攜帶，能夠隨時祭拜、品香，解決了在外出情況下祭拜受限制的困惑，將香插到螺旋式彈簧內，能夠充分燃燒，不會造成資源浪費，節能環保，應用靈活，實用價值高。

本實用新型不局限于上述最佳實施方式，任何人應該得知在本實用新型的啟示下作出的結構變化，凡是與本實用新型具有相同或相近的技術方案，均落入本實用新型的保護范圍之內。
