本實用新型具體涉及一種單通荷臺柜，屬于生活用品技術領域。

背景技術：

臺柜是人們生活中放置在廚房的必不可少的設備，而現有的臺柜功能較少，在人們使用時操作比較復雜。

技術實現要素：

本實用新型要解決的技術問題克服現有的缺陷，提供一種單通荷臺柜，通過加熱裝置，可以對其中一個儲藏室進行加熱，可以方便對一些熟食進行保溫，保證飯菜的美味，通過設置制冷裝置，可以起到保存其他物品的作用，防止物品變質，同時第一溫度傳感器和第二溫度傳感器，可以將儲藏室內部的溫度傳遞到微控制器，然后微控制器將信息顯示在顯示屏上，便于人們操作，可以有效解決背景技術中的問題。

為了解決上述技術問題，本實用新型提供了如下的技術方案：

本實用新型提供一種單通荷臺柜，包括柜體、柜頂和柜門，所述柜體頂部與柜頂固定連接，所述柜體內部設有隔板，所述隔板內部填充有保溫棉，所述柜體一側設有顯示屏，所述顯示屏一側設有控制面板，所述柜體一側設有滑槽且柜門與滑槽滑動連接，所述隔板底部設有第一溫度傳感器，所述柜頂?shù)撞吭O(shè)有第二溫度傳感器，所述柜體內部設有儲藏室，且所述儲藏室設有兩個，兩個儲藏室之間通過隔板隔開，所述儲藏室一側設有加熱室，所述加熱室內部設有加熱裝置，所述加熱室一側設有微控制器，所述微控制器一側設有制冷室，所述制冷室內部設有制冷裝置。

作為本實用新型的一種優選技術方案，所述制冷裝置通過冷氣導管與其中一個儲藏室連接，所述加熱裝置通過加熱導管與另一個儲藏室連接。

作為本實用新型的一種優選技術方案，所述第一溫度傳感器和第二溫度傳感器通過導線與微控制器電性連接。

作為本實用新型的一種優選技術方案，所述控制面板通過微控制器與顯示屏電性連接。

作為本實用新型的一種優選技術方案，所述加熱裝置和制冷裝置通過微控制器與顯示屏電性連接。

本實用新型所達到的有益效果是：一種單通荷臺柜，通過加熱裝置，可以對其中一個儲藏室進行加熱，可以方便對一些熟食進行保溫，保證飯菜的美味，通過設置制冷裝置，可以起到保存其他物品的作用，防止物品變質，同時第一溫度傳感器和第二溫度傳感器，可以將儲藏室內部的溫度傳遞到微控制器，然后微控制器將信息顯示在顯示屏上，便于人們操作。

附圖說明

附圖用來提供對本實用新型的進一步理解，并且構成說明書的一部分，與本實用新型的實施例一起用于解釋本實用新型，并不構成對本實用新型的限制。

在附圖中：

圖1是本實用新型實施例所述的一種單通荷臺柜整體結構示意圖；

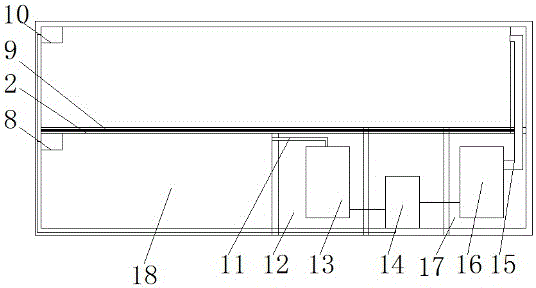

圖2是本實用新型實施例所述的一種單通荷臺柜內部結構示意圖；

圖中標號：1、柜體；2、隔板；3、柜頂；4、柜門；5、顯示屏；6、控制面板；7、滑槽；8、第一溫度傳感器；9、保溫棉；10、第二溫度傳感器；11、加熱導管；12、加熱室；13、加熱裝置；14、微控制器；15、冷氣導管；16、制冷裝置；17、制冷室；18、儲藏室。

具體實施方式

以下結合附圖對本實用新型的優選實施例進行說明，應當理解，此處所描述的優選實施例僅用于說明和解釋本實用新型，并不用于限定本實用新型。

實施例：請參閱圖1-2，本實用新型一種單通荷臺柜，包括柜體1、柜頂3和柜門4，所述柜體1頂部與柜頂3固定連接，所述柜體1內部設有隔板2，所述隔板2內部填充有保溫棉9，所述柜體1一側設有顯示屏5，所述顯示屏5一側設有控制面板6，所述柜體1一側設有滑槽7且柜門4與滑槽7滑動連接，所述隔板2底部設有第一溫度傳感器8，所述柜頂3底部設有第二溫度傳感器10，所述柜體1內部設有儲藏室18，且所述儲藏室18設有兩個，兩個儲藏室之間通過隔板2隔開，所述儲藏室18一側設有加熱室12，所述加熱室12內部設有加熱裝置13，所述加熱室12一側設有微控制器14，所述微控制器14一側設有制冷室17，所述制冷室17內部設有制冷裝置16。

所述制冷裝置16通過冷氣導管15與其中一個儲藏室連接，所述加熱裝置13通過加熱導管11與另一個儲藏室連接，所述第一溫度傳感器8和第二溫度傳感器10通過導線與微控制器14電性連接，所述控制面板6通過微控制器14與顯示屏5電性連接，所述加熱裝置13和制冷裝置16通過微控制器14與顯示屏5電性連接。

需要說明的是，本實用新型為一種單通荷臺柜，工作時，通過加熱裝置，可以對其中一個儲藏室進行加熱，可以方便對一些熟食進行保溫，保證飯菜的美味，通過設置制冷裝置，可以起到保存其他物品的作用，防止物品變質，同時第一溫度傳感器和第二溫度傳感器，可以將儲藏室內部的溫度傳遞到微控制器，然后微控制器將信息顯示在顯示屏上，便于人們操作。

最后應說明的是：以上所述僅為本實用新型的優選實施例而已，并不用于限制本實用新型，盡管參照前述實施例對本實用新型進行了詳細的說明，對于本領域的技術人員來說，其依然可以對前述各實施例所記載的技術方案進行修改，或者對其中部分技術特征進行等同替換。凡在本實用新型的精神和原則之內，所作的任何修改、等同替換、改進等，均應包含在本實用新型的保護范圍之內。
