本實用新型涉及一種帶晴雨篷的可調節鞋架。

背景技術：

在日常生活中，鞋架扮演著重要的角色——收納各式各樣的鞋子。目前市面上的鞋架類型也比較豐富，木制的、不銹鋼的、帶防塵罩的、用于室內或陽臺的，但這些鞋架對于使用地有一定的局限性，比如要求地面平整、有遮蔽處等，因此在一些地面不太平整、沒有遮雨或遮陽篷的地方，普通鞋架無法保證正常使用；一些帶防雨罩的鞋架又不太通風透氣；而且很多鞋架隔層都是一種規格，不能調節高度，無法放置一些高筒鞋靴，使用極為不便。

本實用新型的目的就是提供一種能夠調節隔層高度且可以適應不平地面的帶晴雨篷的可調節鞋架。

技術實現要素：

本實用新型的目的是：提供一種帶晴雨篷的可調節鞋架。

為達到上述目的，本實用新型采用以下技術方案：一種帶晴雨篷的可調節鞋架，包括晴雨篷、晴雨篷板、晴雨篷架、調節環、隔層架、短伸縮桿、調節螺釘A、長伸縮桿、調節螺釘B、主支架、螺紋腳、螺紋腳套。

其特征在于：隔層架固定在主支架上，第一層隔層架開有兩個孔，用于與晴雨篷架通過調節環連接；晴雨篷兩邊固定在晴雨篷板上且可通過折疊的方式收于晴雨篷板內，晴雨篷板固定在晴雨篷架上；短伸縮桿置于第二和第三層中部通過調節螺釘A固定；長伸縮桿置于第三和第五層中部通過調節螺釘B固定；鞋架的四個角均有螺紋腳套通過螺旋方式套在螺紋腳上。

本實用新型具有以下有益效果：(1)可根據天氣、地面平整度及鞋子大小等進行調節，通風透氣，便于存放；(2)簡單大方，實用性強。

附圖說明

圖1為本實用新型主視圖。

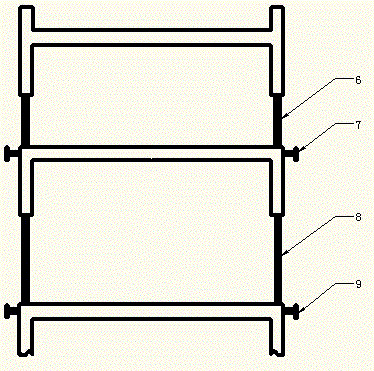

圖2為本實用新型局部結構主視圖。

圖3為本實用新型局部結構裝配圖。

圖4為本實用新型局部結構剖視圖。

具體實施方式

下面結合附圖，對本實用新型進行詳細說明。

如圖1、圖2、圖3、圖4所示，一種帶晴雨篷的可調節鞋架，包括晴雨篷1、晴雨篷板2、晴雨篷架3、調節環4、隔層架5、短伸縮桿6、調節螺釘A7、長伸縮桿8、調節螺釘B9、主支架10、螺紋腳11、螺紋腳套12。其特征在于：隔層架5固定在主支架10上，第一層隔層架5開有兩個孔，用于與晴雨篷架3通過調節環4連接；晴雨篷1兩邊固定在晴雨篷板2上且可通過折疊的方式收于晴雨篷板2內，晴雨篷板2固定在晴雨篷架3上；短伸縮桿6置于第二和第三層中部通過調節螺釘A7固定；長伸縮桿8置于第三和第五層中部通過調節螺釘B9固定；鞋架的四個角均有螺紋腳套12通過螺旋方式套在螺紋腳11上。

本實用新型的使用方法是：將鞋架置于地面上，根據地面平整度調節螺紋腳套12，使鞋架處于一個平穩的狀態；估算要放入鞋子的高度，調節短伸縮桿6或長伸縮桿8，并用調節螺釘A7或調節螺釘B9固定；根據天氣狀況，關閉或打開晴雨篷系統，即可舒心使用。

本實用新型可根據鞋子高度調節空間，便于存放各類鞋子；可根據天氣等收展晴雨篷系統，進行防曬防雨；可根據地面平整度調節鞋架的平穩性，所以本實用新型能夠適用于各類地面，能夠存放各類鞋子，具有一定的市場前景。
