本實用新型涉及生活用品技術領域，尤其涉及一種雙層保溫杯。

背景技術：

水杯是人們生活中不可缺少的一件生活用品，冬季使用時，通常會使用保溫杯，現在的水杯多為不銹鋼材質的，但是由于不銹鋼是合金制品，含有較多的重金屬物質，如鎳、鉻、錳等，如果使用不當，這些重金屬物質就容易釋放出來，危害健康，而玻璃杯則是由無機硅酸鹽類燒制而成，在燒制的過程中不含有機的化學物質，使用起來是最安全的，所以玻璃保溫杯是人們經常使用的杯子。

現在人們上班時間多喜歡沖泡茶水喝，但是有些茶是需要煮一下才能將茶葉本身的香味發揮的淋漓盡致，而在辦公室煮茶并不方便，只能泡茶喝，影響茶葉本身的口感，如果喝茶的玻璃保溫杯能夠更換杯底，在需要煮茶的時候換上可以加熱的杯底，如果嫌有加熱功能的杯底攜帶不方便，又可以更換為普通的杯底，這樣可以更換杯底的玻璃保溫杯將會更加方便人們的使用。

技術實現要素：

本實用新型的目的是提供一種雙層保溫杯，解決現有保溫杯存在杯底不能根據需要更換的技術問題。

為了達到上述目的，本實用新型提供如下技術方案：一種雙層保溫杯，包括可拆卸連接的杯身及杯底，還包括具有加熱裝置的替換杯底，其中杯身包括，內杯及外杯，外杯套裝于內杯外，外杯兩端與內杯外表面熱熔合密封連接，使內杯與外杯形成密封腔，內杯杯口處設置有杯蓋，杯蓋與內杯的向上延伸部連接，內杯的向下延伸部與杯底連接，外杯的外表面與把手熱熔合連接。

本實用新型的特點還在于，

杯底內設有與杯身相匹配的密封圈。

加熱裝置包括發熱盤，發熱盤安裝于替換杯底內，替換杯底外設置有電源插頭和開關，電源插頭、開關、發熱盤依次連接，替換杯底內還設有電池盒，電池盒內設置有電池，電池、開關、發熱盤依次連接。

杯身和把手為玻璃材質。

本實用新型一種雙層保溫杯，杯身及杯底為可拆卸連接的結構，該種結構可以方便杯底的更換，使用者可以根據自己的需要更換杯底，如需煮茶或者加熱水，更換為替換杯底即帶有發熱盤的杯底即可，如果僅僅希望杯子實現保溫功能，并且希望外出時攜帶方便，則可更換為普通的杯底即可。如果外出時，也想加熱水或者煮茶，也可以使用帶有發熱盤的替換杯底，由于杯底內設置有電池，能夠為發熱盤提供電能，使用方便；本實用新型保溫杯由于內杯與外杯之間是密封的結構，因此可以實現保溫的功能，相較于傳統的玻璃保溫杯，本實用新型不僅功能多，并且使用方便。同時，保溫杯的材質為玻璃，使用安全。

附圖說明

為了更清楚地說明本實用新型實施例或現有技術中的技術方案，下面將對實施例或現有技術描述中所需要使用的附圖作簡單地介紹，顯而易見地，下面描述中的附圖僅僅是本實用新型的一些實施例，對于本領域普通技術人員來講，在不付出創造性勞動的前提下，還可以根據這些附圖獲得其他的附圖。

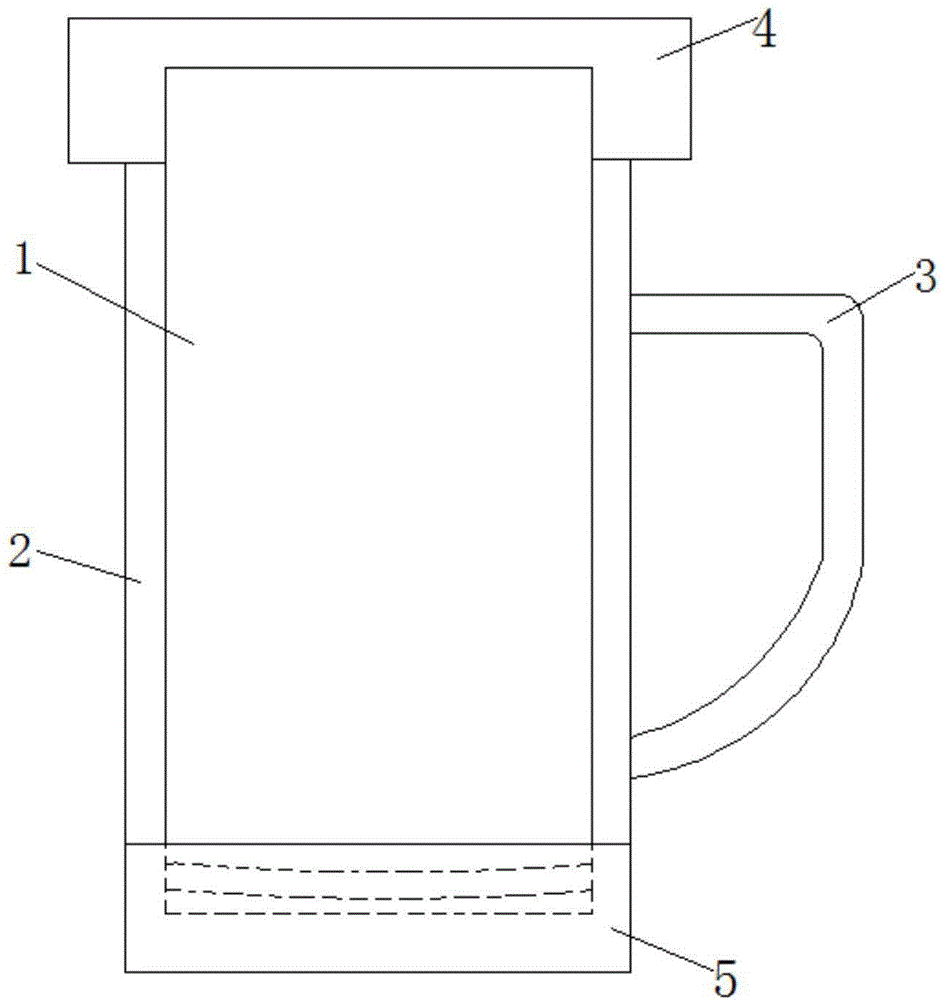

圖1是本實用新型一種雙層保溫杯的結構示意圖；

圖2是本實用新型一種雙層保溫杯的替換杯底的結構示意圖。

圖中，1.內杯，2.外杯，3.把手，4.杯蓋，5.杯底，6.發熱盤，7.電源插頭，8.開關，9.電池盒，10.電池。

具體實施方式

下面將結合本實用新型的附圖，對本實用新型的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例。基于本實用新型中的實施例，本領域普通技術人員在沒有作出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

根據圖1所示，說明本實用新型一種雙層保溫杯的結構，本實用新型包括杯身及杯底5，杯身和杯底5可拆卸連接，杯底內設有與杯身相匹配的密封圈，還包括具有加熱裝置的替換杯底，其中杯身包括內杯1及外杯2，外杯套裝與內杯1外，外杯2兩端與所述內杯1外表面熱熔合密封連接，使所述內杯1與所述外杯2形成密封腔，內杯1杯口處設置有杯蓋4，杯蓋4與內杯1的向上延伸部連接，內杯2的向下延伸部與杯底5連接，外杯2的外壁與把手3熱熔合連接，杯身和把手3為玻璃材質；替換杯底內的加熱裝置結構如圖2所示，包括發熱盤6，發熱盤6安裝于替換杯底內，替換杯底外設置有電源插頭7和開關8，電源插頭7、開關8、發熱盤6依次連接，替換杯底內還設有電池盒9，電池盒9內設置有電池10，電池10、開關8、發熱盤6依次連接。

使用時，首先確定自己的需求，即是想僅僅實現保溫杯的保溫功能還是想要煮水或者煮茶，如果僅僅想實現保溫功能的話，只需將普通的杯底5即沒有發熱盤6的杯底5安裝于內杯1的杯底處即可，使用時，直接向內杯1內注入水，由于內杯1與外杯2之間為密封結構，所以可以實現保溫功能，手握把手3即可將杯子提起喝水；如果想要煮水或者煮茶，則需要將帶有發熱盤6的替換杯底安裝于內杯1的杯底處，如果周圍有電源插座，將電源插頭7與電源插座接通，而后按動開關8，則發熱盤6會發熱，并將熱量傳輸給內杯1內的水，使水加熱，實現煮水或者煮茶功能，水開以后，可以關閉開關8，并且拔掉電源插頭7，由于內杯1與外杯2之間是密封結構，因此，煮開的水并不會立即降溫，依然可以實現保溫功能。如果周圍沒有電源插座，由于替換杯底內還設有電池10，可以使用電池10為發熱盤6提供電能，依然可以實現煮水或者煮茶功能，使用方便。

以上所述，僅為本實用新型的具體實施方式，但本實用新型的保護范圍并不局限于此，任何熟悉本技術領域的技術人員在本實用新型揭露的技術范圍內，可輕易想到變化或替換，都應涵蓋在本實用新型的保護范圍之內。因此，本實用新型的保護范圍應所述以權利要求的保護范圍為準。
