本實用新型涉及醫療護理設備技術領域，尤其是一種床邊護理桌。

背景技術：

目前，在醫院病房中可用于護理的設備，大體有三大類，一類是布置在病床床邊傳統的床頭柜，一類是可調節高度的移動式床邊桌，另一類是醫院用的傳統的大型護理車。床邊傳統的床頭柜功能單一，能夠有效的利用空間較小，一般作為護理人員和看護人員私人物品的存放用。床邊桌一般用于需要長期臥床的患者在床上用餐和看書。護理車則主要用于醫務工作人員開展工作時用。醫院為了方便護理人員更好的照顧患者，給現有病房中每個床位都提供了床頭柜和床邊桌，通過搭配使用實現儲物和照顧的雙結合，但實際使用過程中發現，雖然解決了儲物和使用不便的問題，但床頭柜和床邊桌擠占了大量的活動空間，使得本來就狹小的病房空間更加是寸步難行。

因此，十分需要一種節省空間，同時更加靈活的床邊護理桌。

技術實現要素：

本實用新型要解決的技術問題是：為了解決上述背景技術中存在的問題，提供一種床邊護理桌，解決現有設備繁多、占用空間大的問題。

本實用新型解決其技術問題所采用的技術方案是：一種床邊護理桌，包括柜體，所述的柜體底部設置有伸縮腳架，所述的伸縮腳架包括第一支架和第二支架，所述的第一支架上表面與柜體底面固定連接，所述的第一支架右側壁開設有非貫穿的活動孔，所述的第二支架左端活動連接于活動孔內，所述的第一支架右端對應活動孔固定連接有止口環，所述的第二支架左端固定連接有止口栓，所述的止口環上表面開設有貫穿的固定孔，所述的第二支架左端和右端對應固定孔均開設有貫穿鎖止孔，所述的柜體右側壁固定連接有豎支架，所述的豎支架上端設置有橫支架，所述的柜體右側設置有折疊面板，所述的折疊面板底面與橫支架上表面固定連接，所述的橫支架左端與豎支架上端活動連接，所述的豎支架側壁近中部開設有定位孔，所述的橫支架側壁近中部活動連接有斜支架。

作為優選方案，所述的第一支架和第二支架均為“T”形結構。

作為優選方案，所述的豎支架和橫支架均為“H”形結構。

作為優選方案，所述的止口環外直徑與止口栓直徑相等。

作為優選方案，所述的止口環內直徑與第二支架直徑相等。

作為優選方案，所述的第一支架左端底面和第二支架右端底面均連接有萬向輪。

本實用新型的有益效果是，本實用新型的一種床邊護理桌，通過在柜體的底面設置伸縮腳架、側面設置折疊面板實現了護理桌伸展開后可方便患者用餐看書，折疊后減少占用空間，同時還擁有儲物功能，提高現有護理桌功能的同時極大的增加了病房的活動空間。

附圖說明

下面結合附圖和實施例對本實用新型進一步說明。

圖1是本實用新型的結構示意圖。

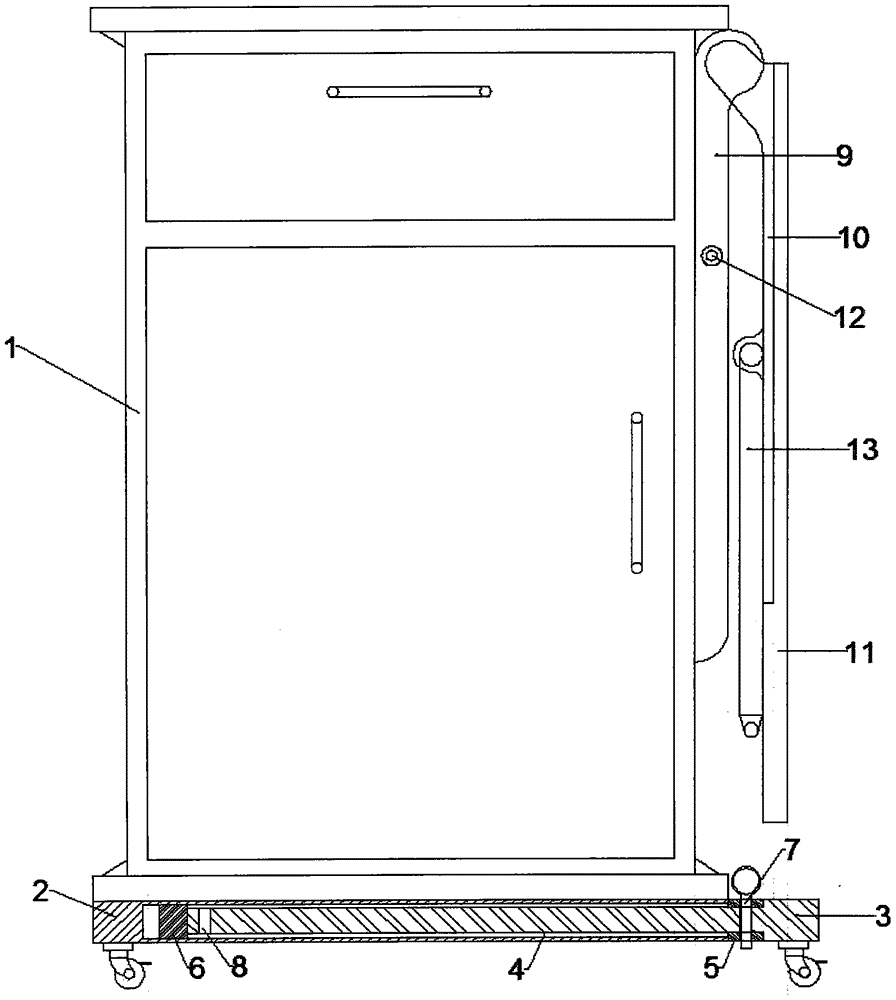

圖2是本實用新型折疊后的結構示意圖。

圖中：1.柜體，2.第一支架，3.第二支架，4.活動孔，5.止口環，6.止口栓，7.固定孔，8.鎖止孔，9.豎支架，10.橫支架，11.折疊面板，12.定位孔，13.斜支架。

具體實施方式

現在結合附圖對本實用新型作進一步詳細的說明。這些附圖均為簡化的示意圖，僅以示意方式說明本實用新型的基本結構，因此其僅顯示與本實用新型有關的構成。

圖1和圖2所示的一種床邊護理桌，包括柜體1，柜體1底部設置有伸縮腳架，伸縮腳架包括第一支架2和第二支架3，第一支架2上表面與柜體1底面固定連接，第一支架2右側壁開設有非貫穿的活動孔4，第二支架3左端活動連接于活動孔4內，第一支架2右端對應活動孔4固定連接有止口環5，第二支架3左端固定連接有止口栓6，止口環5上表面開設有貫穿的固定孔7，第二支架3左端和右端對應固定孔7均開設有貫穿的鎖止孔8，柜體1右側壁固定連接有豎支架9，豎支架9上端設置有橫支架10，柜體1右側設置有折疊面板11，折疊面板11底面與橫支架10上表面固定連接，橫支架10左端與豎支架9上端活動連接，豎支架9側壁近中部開設有定位孔12，橫支架10側壁近中部活動連接有斜支架13。

第一支架2和第二支架3均為“T”形結構，豎支架9和橫支架10均為“H”形結構，止口環5外直徑與止口栓6直徑相等，止口環5內直徑與第二支架3直徑相等，第一支架2左端底面和第二支架3右端底面均連接有萬向輪。

實施例1：使用護理桌方便患者進餐看書時，一種床邊護理桌，包括柜體1，柜體1底部設置有伸縮腳架，伸縮腳架包括第一支架2和第二支架3，第一支架2上表面與柜體1底面固定連接，第一支架2右側壁開設有非貫穿的活動孔4，第二支架3左端活動連接于活動孔4內，第一支架2右端對應活動孔4固定連接有止口環5，第二支架3左端固定連接有止口栓6，止口環5上表面開設有貫穿的固定孔7，第二支架3左端和右端對應固定孔7均開設有貫穿的鎖止孔8，柜體1右側壁固定連接有豎支架9，豎支架9上端設置有橫支架10，柜體1右側設置有折疊面板11，折疊面板11底面與橫支架10上表面固定連接，橫支架10左端與豎支架9上端活動連接，豎支架9側壁近中部開設有定位孔12，橫支架10側壁近中部活動連接有斜支架13。

第一支架2和第二支架3均為“T”形結構，豎支架9和橫支架10均為“H”形結構，止口環5外直徑與止口栓6直徑相等，止口環5內直徑與第二支架3直徑相等，第一支架2左端底面和第二支架3右端底面均連接有萬向輪。

拔開固定孔7內設置的插銷，使得第二支架3可相對第一支架2移動，此時使用者腳踩住第二支架3，同時推動柜體1，使得伸縮腳架伸展開，當固定孔7與第二支架3左端鎖止孔8對其時插入插銷使得第一支架2和第二支架3相對固定。抬高折疊面板11，將斜支架13底端對準定位孔12，通過螺栓配合固定斜支架13和豎支架9相對位置，此時折疊面板11保持水平。伸縮腳架的設置是為了避免折疊面板11展開后整體重心向右偏移導致傾倒的現象發生。

實施例2：不使用時，一種床邊護理桌，包括柜體1，柜體1底部設置有伸縮腳架，伸縮腳架包括第一支架2和第二支架3，第一支架2上表面與柜體1底面固定連接，第一支架2右側壁開設有非貫穿的活動孔4，第二支架3左端活動連接于活動孔4內，第一支架2右端對應活動孔4固定連接有止口環5，第二支架3左端固定連接有止口栓6，止口環5上表面開設有貫穿的固定孔7，第二支架3左端和右端對應固定孔7均開設有貫穿的鎖止孔8，柜體1右側壁固定連接有豎支架9，豎支架9上端設置有橫支架10，柜體1右側設置有折疊面板11，折疊面板11底面與橫支架10上表面固定連接，橫支架10左端與豎支架9上端活動連接，豎支架9側壁近中部開設有定位孔12，橫支架10側壁近中部活動連接有斜支架13。

第一支架2和第二支架3均為“T”形結構，豎支架9和橫支架10均為“H”形結構，止口環5外直徑與止口栓6直徑相等，止口環5內直徑與第二支架3直徑相等，第一支架2左端底面和第二支架3右端底面均連接有萬向輪。

以上述依據本實用新型的理想實施例為啟示，通過上述的說明內容，相關工作人員完全可以在不偏離本項實用新型技術思想的范圍內，進行多樣的變更以及修改。本項實用新型的技術性范圍并不局限于說明書上的內容，必須要根據權利要求范圍來確定其技術性范圍。
