本實用新型設計烹飪器具技術領域，特別涉及一種烹飪電器的控制面板組件和具有它的豆漿機。

背景技術：

相關技術的豆漿機等烹飪電器上一般設有時間和溫度的預約功能，其中對溫度的預約一般分為預約熱飲和預約溫飲，但是現有技術中對熱飲和溫飲的提示不清晰或沒有提示，這樣，用戶無法方便直觀地獲得當前預約的溫度狀況。例如不便于再次確認預約溫度，這樣很容易導致沒有得到需要溫度的飲品，或者由于不了解預約的溫度導致燙傷等問題。

技術實現要素：

本實用新型旨在至少在一定程度上解決相關技術中的技術問題之一。為此，本實用新型第一方面的一個目的在于提出一種烹飪電器的控制面板組件，可以通過第一指示燈組件和第二指示燈組件指示烹飪電器的工作狀態，方便使用。

本實用新型第二方面還提出了一種具有該烹飪電器的控制面板組件的豆漿機。

根據本實用新型第一方面的烹飪電器的控制面板組件，包括：面板，預約溫度調節件，所述預約溫度調節件設在所述面板上；用于在被點亮時發射不同顏色或不同亮度光的第一指示燈組件和第二指示燈組件，所述第一指示燈組件和所述第二指示燈組件間隔布置用于在被點亮發射出不同顏色或不同亮度的光；控制件，所述控制件分別與所述預約溫度調節件、所述第一指示燈組件以及所述第二指示燈組件相連，用于在預約溫度調節件設定溫度低于第一預定溫度時點亮所述第一指示燈組件并在所述預約溫度調節件設定溫度高于第二預定溫度時點亮所述第二指示燈組件，所述第二預定溫度不低于所述第一預定溫度。

根據本實用新型的烹飪電器的控制面板組件，可以通過第一指示燈組件和第二指示燈組件指示烹飪電器的工作狀態。

另外，根據本實用新型上述的烹飪電器的控制面板組件，還可以具有如下附加的技術特征：

在本實用新型的一些實施例中，所述第一指示燈組件為綠色LED燈，所述第二指示燈組件為紅色LED燈，所述第一指示燈組件和所述第二指示燈組件相互并聯。

在本實用新型的一些實施例中，所述第一指示燈組件和所述第二指示燈組件相互并聯，且所述第一指示燈組件和所述第二指示燈組件分別串聯不同大小的電阻，用于所述第一指示燈組件和所述第二指示燈組件被點亮時顯示不同的亮度。

在本實用新型的一些實施例中，所述第一指示燈組件包括第一LED燈主體和綠色濾光膜，所述第二指示燈組件包括第二LED燈主體和紅色濾光膜。

進一步地，所述綠色濾光膜為覆蓋所述第一LED燈主體至少一部分的濾光膜層，所述紅色濾光膜為覆蓋所述第二LED燈主體至少一部分的濾光膜層。

有利地，所述綠色濾光膜和所述紅色濾光膜分別形成在所述面板上，所述第一LED燈主體設在所述面板的背面并與所述綠色濾光膜相對，所述第二LED燈主體設在所述面板的背面并與所述紅色濾光膜相對。

更進一步地，其特征在于，所述綠色濾光膜和所述紅色濾光膜分別為貼附在所述面板的表面上的濾光膜層；或所述綠色濾光膜和所述紅色濾光膜均為與所述面板一體成型的濾光膜層。

在本實用新型的一些實施例中，所述面板上設有第一面貼和第二面貼，所述第一面貼鄰近所述第一指示燈組件，且所述第二面貼鄰近所述第二指示燈組件，所述第一面貼和所述第二面貼均為具有預定形狀的圖案或字符。

在本實用新型的一些實施例中，其特征在于，所述預約溫度調節件包括溫度上調按鈕和溫度下調按鈕；或所述預約溫度調節件包括熱飲按鈕和溫飲按鈕，所述溫飲按鈕與所述第一指示燈組件對應且所述熱飲按鈕與所述第二指示燈對應，用于在溫飲按鈕被觸發時點亮所述第一指示燈組件且在熱飲按鈕被觸發時點亮第二指示燈組件。

在本實用新型的一些實施例中，所述控制件設在所述面板的背面，所述預約溫度調節件、所述第一指示燈組件以及所述第二指示燈組件中的至少一部分直接固定在所述控制件上。

本實用新型第二方面提出了一種豆漿機，包括本實用新型前述的烹飪電器的控制面板組件。

附圖說明

圖1是本實用新型一個實施例的烹飪電器的控制面板組件的示意圖。

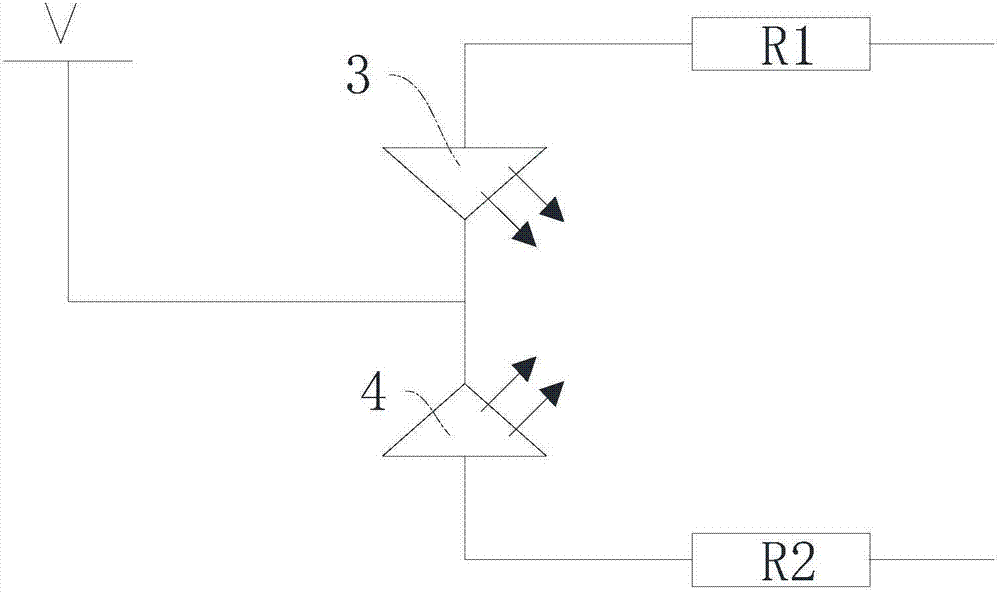

圖2是本實用新型一個實施例的烹飪電器的控制面板組件中第一指示燈組件和第二指示燈組件的電路圖。

圖3和圖4是本實用新型兩個不同實施例的烹飪電器的控制面板組件的示意圖。

附圖標記：

控制面板組件100，

面板1，

預約溫度調節件2，

第一指示燈組件3，第一LED燈主體31，綠色濾光膜32，

第二指示燈組件4，第二LED燈主體41，紅色濾光膜42，

控制件5，

第一面貼61，第二面貼62，

預約時間調節件7。

具體實施方式

下面詳細描述本實用新型的實施例，所述實施例的示例在附圖中示出，其中自始至終相同或類似的標號表示相同或類似的元件或具有相同或類似功能的元件。下面通過參考附圖描述的實施例是示例性的，旨在用于解釋本實用新型，而不能理解為對本實用新型的限制。

為了解決現有技術中的一些問題，本實用新型提出了一種烹飪電器的控制面板組件，以方便用戶可以直觀快速地獲得對溫度預約的情況。

下面參照附圖詳細描述本實用新型實施例的烹飪電器的控制面板組件。

如圖1至圖4，根據本實用新型實施例的烹飪電器的控制面板組件100，包括：面板1、預約溫度調節件2、第一指示燈組件3、第二指示燈組件4和控制件5。

具體而言，預約溫度調節件2設在面板1上，預約溫度調節件2用于設定預約溫度，通過預約溫度調節件2預約加熱溫度以獲得熱飲或溫飲等。第一指示燈組件3和第二指示燈組件4在被點亮時發射不同顏色的光，第一指示燈組件3和第二指示燈組件4間隔布置，通過點亮第一指示燈組件3或第二指示燈組件4來判定烹飪電器的預約的溫度，而且由于第一指示燈組件3和第二指示燈組件4在被點亮時發射不同顏色的光，還可以通過顏色判定烹飪電器的工作狀態。例如，在預約溫度調節件2預約溫度低于第一預約溫度時點亮第一指示燈組件3，在預約溫度調節件2預約溫度高于第二預約溫度時點亮第二指示燈組件4。換言之，控制件5分別與預約溫度調節件2、第一指示燈組件3以及第二指示燈組件4相連。在預約溫度調節件2設定溫度低于第一預定溫度時點亮第一指示燈組件3；并在預約溫度調節件2設定溫度高于第二預定溫度時點亮第二指示燈組件4。其中，第二預定溫度不低于第一預定溫度。

根據本實用新型實施例的烹飪器具的控制面板組件100，通過第一指示燈組件3和第二指示燈組件4分別指示烹飪器具的工作狀態，起到了快速提示的作用，減少或避免用戶被燙傷或對飲品不滿意的問題，另外，由于第一指示燈組件3和第二指示燈組件4被點亮時分別產生不同顏色的光，起到了通過顏色辨識烹飪器具工作狀態的作用，方便區分，進一步地便于辨識，從而方便烹飪器具的使用。

另外，在需要對溫度預約情況進行復查時，可以無需通過確定被點亮的指示燈組件的位置來判定溫度預約的情況，也就是說可以無需近距離地觀察烹飪電器來確定預約的溫度，僅需要遠距離判定指示燈組件的顏色即可。

為了方便確定飲品溫度，可以選擇采用紅色標示熱飲，而采用綠色標示溫飲，符合人們的使用習慣。具體而言，在本實用新型的一些實施例中，第一指示燈組件3為綠色LED燈，而第二指示燈組件4為紅色LED燈。換言之，在預約的溫度低于第一預定溫度時點亮綠燈，在預約的溫度高于第二預定溫度時點亮紅燈。其中，第一指示燈組件3和第二指示燈組件4相互并聯。

進一步地，如圖2所示，第一指示燈組件3的一端和第二指示燈組件4的一端連接電源或接地，第一指示燈組件3的另一端和第二指示燈組件4的另一端分別連接對應的控制端口，從而通過控制端口確定點亮第一指示燈組件3或第二指示燈組件4。

另外，第一指示燈組件3和第二指示燈組件4分別串接有電阻。

另外，本實用新型的第一指示燈組件3和第二指示燈組件4還可以通過濾光膜層實現顯示不同的顏色(例如紅光和濾光)。

如圖3和圖4，在本實用新型的一些實施例中，第一指示燈組件3包括第一LED燈主體31和綠色濾光膜32，第二指示燈組件4包括第二LED燈主體41和紅色濾光膜42。通過綠光生產部32可以使得第一LED燈主體31發射出綠光，且通過紅色濾光膜可以使得第二LED燈主體32發射出紅光，簡化指示燈組件的結構。

其中，綠色濾光膜32可以為可透射綠光的濾光膜層，紅色濾光膜42可以為可透射紅光的濾光膜層。

本實用新型的濾光膜可以設置在LED燈主體上，具體而言，如圖3所示，綠色濾光膜32為覆蓋第一LED燈主體31至少一部分的濾光膜層，紅色濾光膜42為覆蓋第二LED燈主體41至少一部分的濾光膜層，因此，在第一LED燈主體31或第二LED燈主體41主體被點亮時，通過對應的濾光膜層產生紅色光或綠色光，使第一指示燈組件3和第二指示燈組件4的結構簡單，制作方便。

另外，如圖4，在本實用新型的另一些實施例中，綠色濾光膜32和紅色濾光膜42分別形成在面板1上，第一LED燈主體31設在面板1的背面并與綠色濾光膜32相對，第二LED燈主體41設在面板1的背面并與紅色濾光膜42相對。使得LED燈的結構簡單，僅需要在對應的位置放置LED燈機殼，對LED燈的結構物改變，而且，在面板1上設置濾光膜的工藝容易且結構簡單，進一步地降低了控制面板組件的制作成本。

具體而言，綠色濾光膜32和紅色濾光膜42可以為分別貼附在面板1上。

另外，也可以將對面板1上的預定區域進行處理形成可以透過綠光的濾光膜層和可以透過紅光的濾光膜層，也可以將紅色濾光膜層和綠色綠色濾光膜層與面板1一體成型。

如圖1，在本實用新型的而一些實施例中，面板1上設有第一面貼61和第二面貼62，第一面貼61與第一指示燈組件3相對或鄰近第一指示燈組件3，第二面貼62與第二指示燈組件4相對或鄰近第二指示燈組件4，第一面貼61和第二面貼62均為具有預定形狀的圖案或字符。例如，可以將第一面貼61設置成“溫飲”的字符形狀，將第二面貼62設置成“熱飲”的字符形狀。另外，第一面板61和第二面板62也可以為具有不同的顏色。

其中，第一面貼61鄰近第一指示燈組件3，第二面貼鄰近第二指示燈組件4。例如，將第一指示燈組件3和第二指示燈組件4沿上下方向布置，第一面貼61設在第一指示燈組件3的左側，將第二面貼62設在第二指示燈組件4的左側，并將第一面貼61和第二面貼62上下間隔布置。

在本實用新型的一些實施例中，預約溫度調節件2包括溫度上調按鈕和溫度下調按鈕，通過上調按鈕和下調按鈕調節預約溫度，可以按照需要選擇預約的溫度。

另外，預約溫度調節件2還可以包括熱飲按鈕和溫飲按鈕，且溫飲按鈕與第一指示燈組件3對應，熱飲按鈕與第二指示燈對應。在溫飲按鈕被觸發時點亮第一指示燈組件3，在熱飲按鈕被觸發時點亮第二指示燈組件4。方便選擇熱飲和溫飲，調節方便。

如圖3和圖4，在本實用新型的一些實施例中，控制件設在面板1的背面，預約溫度調節件2、第一指示燈組件3以及第二指示燈組件4中的至少一部分直接固定在控制件5上。控制面板組件裝配方便且結構穩定。

在本實用新型的另一些實施例中，第一指示燈組件3和第二指示燈組件4相互并聯，且第一指示燈組件3和第二指示燈組件4分別串聯不同大小的電阻，用于第一指示燈組件3和第二指示燈組件4被點亮時顯示不同的亮度。

本實用新型還提出了一種豆漿機，該豆漿機具有前述實施例所述的烹飪電器的控制面板組件100。

本實用新型采用兩種顏色的LED指示燈放置在PCB板上邊。溫飲和熱飲的指示標記在面貼上體現。LED指示燈點亮時能點亮紅/綠的標記。

用戶在設置預約功能時，通過觸摸“預約溫度”按鍵，選擇溫飲或者熱飲。選擇溫飲功能--綠色指示燈點亮。選擇熱飲功能---紅色指示燈點亮。

本實用新型的控制面板組件可以用于水壺產品，及其它液體加熱的產品。

雙色燈，可以用兩種不同顏色的LED燈代替。

當然，雙色燈可以被同種顏色，但是亮度不同的狀態代替。

在本實用新型的描述中，需要理解的是，術語“中心”、“縱向”、“橫向”、“長度”、“寬度”、“厚度”、“上”、“下”、“前”、“后”、“左”、“右”、“豎直”、“水平”、“頂”、“底”“內”、“外”、“順時針”、“逆時針”、“軸向”、“徑向”、“周向”等指示的方位或位置關系為基于附圖所示的方位或位置關系，僅是為了便于描述本實用新型和簡化描述，而不是指示或暗示所指的裝置或元件必須具有特定的方位、以特定的方位構造和操作，因此不能理解為對本實用新型的限制。

此外，術語“第一”、“第二”僅用于描述目的，而不能理解為指示或暗示相對重要性或者隱含指明所指示的技術特征的數量。由此，限定有“第一”、“第二”的特征可以明示或者隱含地包括至少一個該特征。在本實用新型的描述中，“多個”的含義是至少兩個，例如兩個，三個等，除非另有明確具體的限定。

在本實用新型中，除非另有明確的規定和限定，術語“安裝”、“相連”、“連接”、“固定”等術語應做廣義理解，例如，可以是固定連接，也可以是可拆卸連接，或成一體；可以是機械連接，也可以是電連接；可以是直接相連，也可以通過中間媒介間接相連，可以是兩個元件內部的連通或兩個元件的相互作用關系，除非另有明確的限定。對于本領域的普通技術人員而言，可以根據具體情況理解上述術語在本實用新型中的具體含義。

在本實用新型中，除非另有明確的規定和限定，第一特征在第二特征“上”或“下”可以是第一和第二特征直接接觸，或第一和第二特征通過中間媒介間接接觸。而且，第一特征在第二特征“之上”、“上方”和“上面”可是第一特征在第二特征正上方或斜上方，或僅僅表示第一特征水平高度高于第二特征。第一特征在第二特征“之下”、“下方”和“下面”可以是第一特征在第二特征正下方或斜下方，或僅僅表示第一特征水平高度小于第二特征。

在本說明書的描述中，參考術語“一個實施例”、“一些實施例”、“示例”、“具體示例”、或“一些示例”等的描述意指結合該實施例或示例描述的具體特征、結構、材料或者特點包含于本實用新型的至少一個實施例或示例中。在本說明書中，對上述術語的示意性表述不必須針對的是相同的實施例或示例。而且，描述的具體特征、結構、材料或者特點可以在任一個或多個實施例或示例中以合適的方式結合。此外，在不相互矛盾的情況下，本領域的技術人員可以將本說明書中描述的不同實施例或示例以及不同實施例或示例的特征進行結合和組合。

盡管上面已經示出和描述了本實用新型的實施例，可以理解的是，上述實施例是示例性的，不能理解為對本實用新型的限制，本領域的普通技術人員在本實用新型的范圍內可以對上述實施例進行變化、修改、替換和變型。
