本實用新型屬于智能穿戴設備附屬設備領域，特別涉及一種智能眼鏡支架。

背景技術：

隨著科技的發展越來越多的智能穿戴式設備被應用到人們的生活當中，智能眼鏡已經屬于最為大眾化的一種智能穿戴式設備，當人們在使用完智能眼鏡或是當智能眼鏡處于低電量狀態需要對智能眼鏡進行充電操作時，往往只是簡單的將智能眼鏡放置在水平桌面上，如果智能眼鏡需要充電就連接上數據線。

現有的這種將智能眼鏡直接簡單的放置在水平桌面上，經常會造成智能眼鏡的磨損，甚至是在放置的過程當中與桌面發生磕碰。在智能設備的充電過程，智能眼鏡放置在水平桌面上，通過數據線進行充電。容易造成被數據線拖拽從高處掉落，造成智能設備的損傷。

本實用新型就是給智能眼鏡設置一個能都平穩放置的支架，通過卡槽與智能眼鏡相連接，避免不必要的磨損。同時在支架上設置有接口，能夠完成智能眼鏡的充電需求。并且在智能眼鏡放入支架后，支架能夠通過有線或無線的方式與終端相連接，完成智能眼鏡的軟件更新，同時能夠備份智能眼鏡中的各種參數和信息。本實用新型能夠在減少智能眼鏡的磨損的同時完成充電、軟件更新和數據備份等工作。能夠更為方便人們對智能眼鏡的操作，節省了大量的時間。

技術實現要素：

本實用新型的目的是提供一種智能眼鏡支架。所述智能眼鏡支架包括支撐裝置和內部電路。支撐裝置包括底座、支撐桿、支撐座以及卡槽；內部電路包括控制模塊、通信模塊、檢測模塊、電源模塊以及數據線。底座用于支架的平穩放置，通過支撐桿支撐起支撐座，支撐座上設置有卡槽用來卡和智能眼鏡。當智能眼鏡可入卡槽后，通過內部電路對智能眼鏡進行充電、軟件更新以及數據備份等操作。

一種智能眼鏡支架，其特征在于，包括：用于將智能眼鏡平穩支撐的支撐裝置和設置于所述支撐裝置中的內部電路；所述內部電路包括電源模塊、電量數據接口和連接所述電源模塊和電量數據接口的數據線，所述電源模塊用于通過數據線向連接到所述電量數據接口的智能眼鏡提供電源。

進一步，所述支撐裝置包括底座和設置于所述底座上的支撐座；所述內部電路設置于所述底座中；所述電量數據接口設置于所述支撐座上。

進一步，所述支撐裝置還包括豎向設置的支撐桿，一端連接所述底座，另一端連接所述支撐座；所述支撐桿內部設有線路通道，所述數據線設置于所述線路通道中。

進一步，所述支撐座設置有與智能眼鏡的支撐部形狀相匹配的卡槽，用于固定所述智能眼鏡。

進一步，所述電量數據接口采用連接觸點接口，設置于所述卡槽內。

進一步，所述內部電路還包括控制模塊和通信模塊；所述控制模塊，所述控制模塊的第一輸出端與通信模塊的第一輸入端相耦接，所述控制模塊的第二輸出端與電源模塊的輸入端相耦接，用于控制通信模塊與網絡進行通信以及控制電源模塊給智能眼鏡充電；所述電源模塊，所述電源模塊的第一輸出端向智能眼鏡輸出電壓，電源模塊的第二輸出端與控制模塊的第一輸入端相耦接，電源模塊的第三輸出端與通信模塊的第二輸入端相耦接用于給控制模塊和通信模塊提供電源，并給智能眼鏡充電；所述通信模塊，所述通信模塊的第一輸出端與智能眼鏡連接，所述通信模塊的第二輸出端與外部終端連接，用于數據傳輸。

進一步，所述支撐裝置還包括：至少一個數據接口，所述數據接口設置于支撐裝置上，用于連接外部終端，進行數據交互。

進一步，所述內部電路還包括：檢測模塊，所述檢測模塊的輸出端與控制模塊的第二輸入端相耦接，用于檢測智能眼鏡的狀態信息，并將狀態信息傳輸給控制模塊。

進一步，所述底座與支撐桿采用不可拆卸方式或可拆卸方式進行連接；所述支撐桿與支撐座采用不可拆卸方式或可拆卸式進行連接；所述可拆卸式連接包括：螺紋連接、卡扣連接；所述不可拆卸方式包括：焊接、整體注模。

進一步，所述通信模塊通采用USB模塊、紅外線模塊、藍牙模塊、射頻識別模塊、WIFI模塊、NFC模塊中的一種或多種。

如上所述，本實用新型就是給智能眼鏡設置一個能都平穩放置的支架，通過卡槽與智能眼鏡相連接，避免不必要的磨損。同時在支架上設置有接口，能夠完成智能眼鏡的充電需求。并且在智能眼鏡放入支架后，支架能夠通過有線或無線的方式與終端相連接，完成智能眼鏡的軟件更新，同時能夠備份智能眼鏡中的各種參數和信息。本實用新型能夠在減少智能眼鏡的磨損的同時完成充電、軟件更新和數據備份等工作。能夠更為方便人們對智能眼鏡的操作，節省了大量的時間。

附圖說明

圖1是本實用新型的一種智能眼鏡支架的支撐裝置結構示意圖；

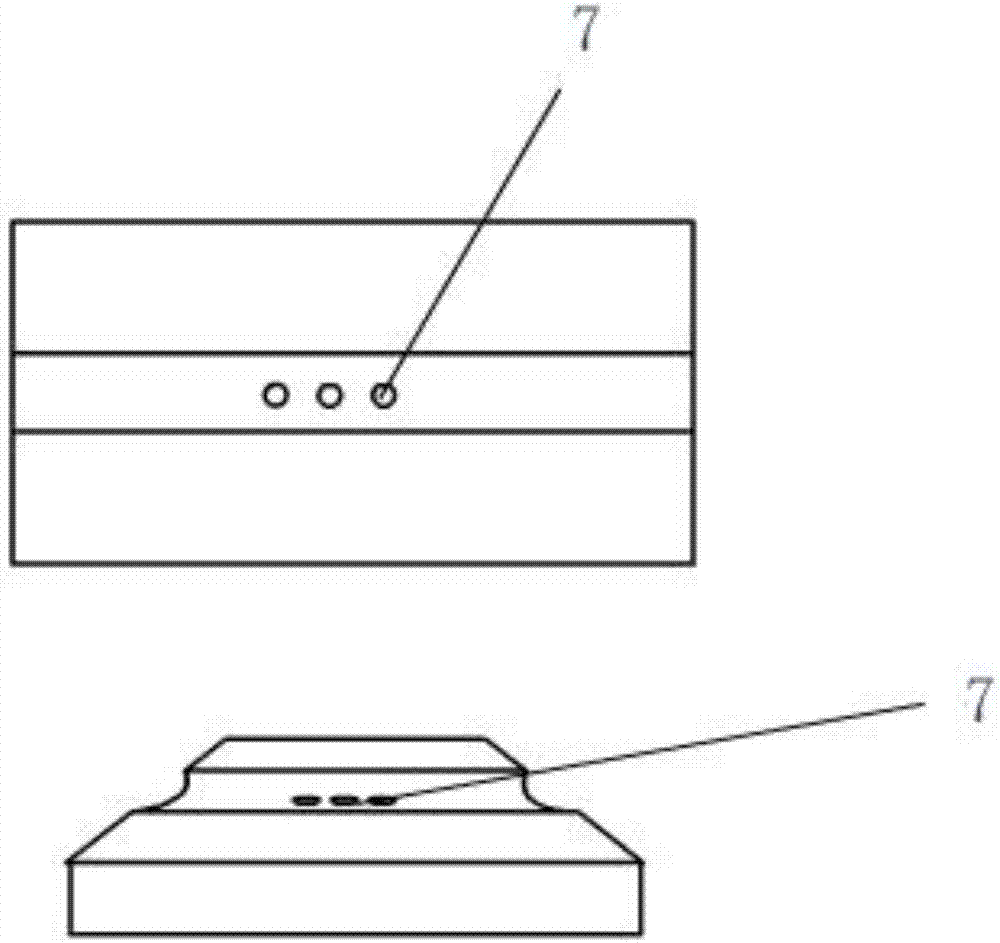

圖2是本實用新型的支撐座的結構示意圖；

圖3是本實用新型的一種智能眼鏡支架的內部電路結構示意圖。

1為底座、2為支撐桿、3為支撐座、4為卡槽、5為數據線、6為內部電路、7為電量數據接口、8為控制模塊、9為電源模塊、10為通信模塊、11為檢測模塊。

具體實施方式

為使本實用新型的目的、技術方案和優點更加清楚明了，下面結合具體實施方式并參照附圖，對本實用新型進一步詳細說明。應該理解，這些描述只是示例性的，而并非要限制本實用新型的范圍。此外，在以下說明中，省略了對公知結構和技術的描述，以避免不必要地混淆本實用新型的概念。

圖1是本實用新型的一種智能眼鏡支架的支撐裝置結構示意圖，圖2是本實用新型的支撐座的結構示意圖。

如圖1、2所示，所述支撐裝置包括：底座1、支撐桿2、支撐座3以及卡槽4；所述底座1為扁形圓柱體或扁形正方體設置，底座1與支撐桿2連接，并水平放置，用于支架平穩放置；所述支撐桿2，所述支撐桿2豎直設置于底座1上，并與支撐座3相連接，用于支撐支撐座3；所述支撐座3上設置有卡槽4，卡槽4呈凹形設置，其凹狀結構下凹形狀與智能眼鏡形狀相同，用于固定智能眼鏡；所述卡槽4上設置有電量數據接口7，用于連接智能眼鏡，還包括至少一個數據接口，所述數據接口用于與外部終端進行數據交互。

一種智能眼鏡支架的支撐裝置由底座1、支撐桿2、支撐座3以及卡槽4構成。底座1增大支架與放置面之間的接觸面積，使智能眼鏡能夠更加安全平穩的擺放的放置面上。底座1水平放置，并與支撐桿2相連接，底座1和支撐桿2之間可以是固定連接，也可以為可拆卸式的連接，可拆卸的連接方式為螺紋連接或是卡扣連接。

支撐座3上設置有卡槽4，卡槽4呈凹形設置，其凹狀結構下凹形狀與智能眼鏡形狀相同，用于固定智能眼鏡。支撐桿3用于將支撐座支撐起來，使得支撐座3與底座1之間存在足夠的距離，避免當智能眼鏡卡和入卡槽4后，由于支撐桿2太短智能眼鏡直接與底座1或放置面相接觸，磨損智能眼鏡。所述支撐桿2豎直設置在底座1上，其頂端與支撐座3相連接，其底端與底座1相連接。支撐桿2與支撐座3之間可以是固定連接，也可以為可拆卸式的連接，可拆卸的連接方式為螺紋連接或是卡扣連接。

支撐座3用于當智能眼鏡不用或是需要對其充電時，進行卡和智能眼鏡。將智能眼鏡卡和入卡槽4后，可使智能眼鏡能夠安全平穩的放置在支架上。并能夠通過設置在卡槽上的電量數據接口7，通過數據線5與內部電路6相連，進行智能眼鏡的充電、軟件更新已經數據備份等操作。

圖3是本實用新型的一種智能眼鏡支架的內部電路結構示意圖。

如圖1、3所示，所述內部電路6包括：控制模塊8、通信模塊10、檢測模塊11以及電源模塊9；所述控制模塊8，所述控制模塊8的第一輸出端與通信模塊10的第一輸入端相耦接，所述控制模塊8的第二輸出端與電源模塊9的輸入端相耦接，用于控制通信模塊10與網絡進行通信以及控制電源模塊9給智能眼鏡充電；所述電源模塊9，所述電源模塊9的第一輸出端向智能眼鏡輸出電壓，電源模塊9的第二輸出端與控制模塊8的第一輸入端相耦接，電源模塊9的第三輸出端與通信模塊10的第二輸入端相耦接用于給控制模塊8和通信模塊10提供電源，并給智能眼鏡充電；所述通信模塊10，所述通信模塊10的第一輸出端與智能眼鏡連接，用于數據傳輸。檢測模塊11，所述檢測模塊11的輸出端與控制模塊8的第二輸入端相耦接，用于檢測智能眼鏡的狀態信息，并將狀態信息傳輸給控制模塊8。所述狀態信息包括：電量信息、軟件版本信息以及內存信息。

智能眼鏡在放到支架上后，支架的內部電路6開始運行，檢測模塊11通過數據線5開始檢測智能眼鏡的狀態信息，所述狀態信息包括：電量信息、軟件版本信息以及內存信息。并將檢測到的狀態信息傳輸給控制模塊8，控制模塊8對其狀態信息進行判斷。

控制模塊8接收到狀態信息后，判斷智能眼鏡電量信息是否處于滿電狀態，當判斷智能眼鏡為滿電狀態時，則不做任何處理；當判斷智能眼鏡不為滿電狀態時，則向電源模塊9發出充電指令，當電源模塊9接收到充電指令后通過數據線5對智能眼鏡進行充電。檢測模塊11繼續進行檢測，并將狀態信息傳輸給控制模塊8，當控制模塊8再次判斷出滿電狀態時，則對電源模塊9發出停止充電指令，電源模塊9接收到停止充電指令后，停止對智能眼鏡的充電操作。所述電源模塊9可以為外接電源或內置充電電源。

控制模塊11接收到狀態信息后，判斷智能眼鏡軟件版本信息是否為最新的版本。當判斷當前版本信息為最新版本時，則不做任何處理；當判斷當前版本新不為最新版本時，則通過通信模塊10向外部終端發送請求更新軟件的指令。通信模塊10通過USB、紅外線、藍牙、WIFI、NFC的方式與外部終端連接，外部終端在接收到請求更新軟件的指令后，用戶可以在外部終端中，選擇拒絕更新或同意更新，當用戶選擇拒絕更新時，不做任何處理，當用戶選擇同意更新是，外部終端向通信模塊10發送軟件更新指令，當通信模塊10接收到軟件更新指令后，與外部網絡進行數據交互，通過數據線5將最新版本的軟件包傳輸給智能眼鏡，完成智能眼鏡軟件的更新操作。

用戶可通過外部終端，選擇是否同步智能眼鏡中的用戶數據。當選擇同步智能眼鏡中的用戶數據后，外部終端向通信模塊10發送數據同步請求，當通信模塊10接收到所述數據同步請求后，通過數據線5通信模塊10開始提取智能眼鏡所存儲的用戶數據，并將提取到的用戶數據通過USB、紅外線、藍牙、WIFI、NFC方式將用戶數據傳輸給外部終端，外部終端接收到用戶數據，并對用戶數據進行存儲，以方便用戶的再次查看。

如上所述，詳細介紹了一種智能眼鏡支架。通過卡槽與智能眼鏡相連接，避免不必要的磨損。同時在支架上設置有接口，能夠完成智能眼鏡的充電需求。并且在智能眼鏡放入支架后，支架能夠通過有線或無線的方式與終端相連接，完成智能眼鏡的軟件更新，同時能夠備份智能眼鏡中的各種參數和信息。本實用新型能夠在減少智能眼鏡的磨損的同時完成充電、軟件更新和數據備份等工作。能夠更為方便人們對智能眼鏡的操作，節省了大量的時間。

應當理解的是，本實用新型的上述具體實施方式僅僅用于示例性說明或解釋本實用新型的原理，而不構成對本實用新型的限制。因此，在不偏離本實用新型的精神和范圍的情況下所做的任何修改、等同替換、改進等，均應包含在本實用新型的保護范圍之內。此外，本實用新型所附權利要求旨在涵蓋落入所附權利要求范圍和邊界、或者這種范圍和邊界的等同形式內的全部變化和修改例。
