本實用新型涉及適用于快遞行業的自助包裹柜，具體涉及一種具有防雨水功效的自助包裹柜的箱門結構。

背景技術：

隨著電子商務突飛猛進的發展，自助包裹柜的使用越來越廣泛。自助包裹柜上設有多個箱格單元，每個箱格單元上設置可轉動的箱門，箱門通常采用鈑金沖壓工藝成型，其包括箱門板，箱門板的四個側邊向內彎折形成加強邊，以增加箱門的強度和剛性，同時便于門鎖和轉動軸的安裝。用戶需要提取包裹時，只需在使用終端上輸入相應的提取密碼，放置包裹的箱格單元的箱門即自動解鎖而開啟，用戶即可自助提取包裹，并將箱門關閉，以便后續包裹的存放。由于受擺放場地的限制，大量的自助包裹柜被擺放到露天場所，因而雨水極易從箱門的上側邊緣處流進箱格單元內部，從而淋濕箱格單元內的包裹。雖然也有自助包裹柜設置了相應的遮雨棚，以避免自助包裹柜被雨水淋濕，然而受到場地以及成本的制約，現有的遮雨棚通常都是敞開式的，僅能對自助包裹柜提供頂部的遮罩，因此，在有大風的雨天或者遇到大雨等比較惡劣的天氣狀況時，遮雨棚難以對自助包裹柜提供全面有效的遮護，少量的雨水仍然會淋濕自助包裹柜側面的箱門，雨水通過箱門進入箱格單元內部，從而使箱格內的包裹受到損壞。

技術實現要素：

本實用新型的目的是為了解決現有的自助包裹柜所存在的防雨性能差、雨水容易通過箱門進入箱格單元從而淋濕包裹的問題，提供一種自助包裹柜的箱門防水結構，可有效地阻止飄落到箱門上的雨水進入箱格單元內，確保存放在箱格單元內的包裹不被雨水淋濕。

為了實現上述目的，本實用新型采用以下技術方案：

一種自助包裹柜的箱門防水結構，包括通過豎直的轉動軸轉動連接在箱格單元上的箱門，所述箱門的上側邊緣在靠近箱門內側面處設有沿箱門上側邊緣延伸的U形的導水槽，箱門上靠近轉動軸的一側邊緣在靠近箱門內側面處設有豎直延伸并貫通箱門下側邊緣的U形的引水槽，導水槽與引水槽在箱門邊角處連通，所述導水槽的深度自遠離引水槽一側至連接引水槽一側逐漸增加。

本實用新型通過在箱門的上邊緣和側邊緣分別設置導水槽以及引水槽，因此，當飄落在自助包裹柜的箱門正面的雨水從箱門上側邊緣向箱格單元內流動時，會受到導水槽的阻礙，雨水進入導水槽后會沿著導水槽流入一側的引水槽內，再從箱格單元的底側流出外面。由于上側的導水槽的底面是傾斜設計的，并且與引水槽連接一端要低于另一端，因此，可有效地引導進入導水槽內的雨水流進引水槽內。特別是，當進入導水槽內的雨水量比較大時，傾斜的導水槽可顯著地加快雨水的流動速度，從而確保導水槽內的雨水能及時地排出箱格單元外，避免因?qū)蹆?nèi)的雨水漫過導水槽的內側邊緣而進入箱格單元內，從而有利于縮小導水槽以及箱門厚度的尺寸，簡化箱門和箱格單元的結構。

作為優選，所述導水槽左右兩側的深度差大于10mm，確保導水槽內的雨水可有效地克服水的表面張力，從而及時地排出箱格單元外。

作為優選，所述箱門包括矩形的面板，面板的四個側邊設有一體地向箱格單元內部彎折延伸的加強邊，箱門上側、下側以及左右二側的加強邊邊緣分別一體地向箱門中心方向彎折延伸形成上封邊、下封邊以及二個相對的側封邊，上封邊的邊緣一體地向箱格單元內部彎折延伸形成上導流邊，上導流邊的邊緣一體地向上彎折延伸形成上擋水邊，所述上導流邊從遠離引水槽的一側至靠近引水槽的一側向下傾斜，上封邊、上導流邊與上擋水邊構成導水槽；側封邊的邊緣一體地向箱格單元內部彎折延伸形成側導流邊，靠近轉動軸一側的側導流邊的邊緣一體地彎折延伸形成側擋水邊，所述側擋水邊朝向遠離箱門中心的方向延伸，靠近轉動軸一側的側封邊、側導流邊與側擋水邊構成引水槽。

本實用新型的箱門采用鈑金工藝沖壓成型，從而有利于提高生產效率。由于箱門的面板四周具有一體成型的加強邊和上、下封邊以及二測側封邊，因此可有效地提高箱門的強度和剛性。而導水槽和引水槽均為沖壓折彎成型，因此有利于簡化生產工藝，并方便地調整上擋水邊與側擋水邊的高度，從而確保箱門可有效地阻止雨水進入箱格單元內部。我們可將四個加強邊的首尾連接處、上封邊、下封邊以及二個相對的側封邊的首尾連接處通過焊接形成橫截面呈L形的一體的矩形框架結構，從而顯著地提升箱門的整體強度和剛性，而導水槽和引水槽的連接處也可通過焊接連成一體，確保其不會漏水。

作為優選，所述箱門下側的加強邊上設有若干排水孔。這樣，即便有微量的雨水滲入箱門的背面，也可被積聚在箱門的面板、下側的加強邊以及下封邊構成的U形凹槽內，并通過排水孔排出箱格單元外。

作為優選，所述箱門的下側邊緣設有向箱門正面方向延伸的遮雨板，所述遮雨板向下側傾斜。

這樣，當雨水順著箱門的正面向下流到箱門的下側邊時，沿著向箱門正面方向傾斜延伸的遮雨板可阻止雨水從箱門的下側滲透進箱格單元內，同時對下方的箱格單元形成一種類似遮雨棚的作用，避免雨水向下繼續流動而進入下面的箱格單元內。

作為優選，所述箱格單元在開口處對應導水槽的內側壁上設有凸起的隔離圍框，隔離圍框?qū)⑾涓駟卧指舫蓛?nèi)部的儲存部以及外部的門框部，所述箱門位于箱格單元的門框部內。

箱格單元內側壁上凸起的隔離圍框呈矩形框狀，其可有效地將雨水隔斷在箱格單元的開口外側，避免雨水進入其儲存部內弄濕包裹。

因此，本實用新型具有如下有益效果：可有效地阻止飄落到箱門上的雨水進入箱格單元內，確保存放在箱格單元內的包裹不被雨水淋濕，并且結構簡單，方便加工制造。

附圖說明

圖1是本實用新型的一種結構布置示意圖。

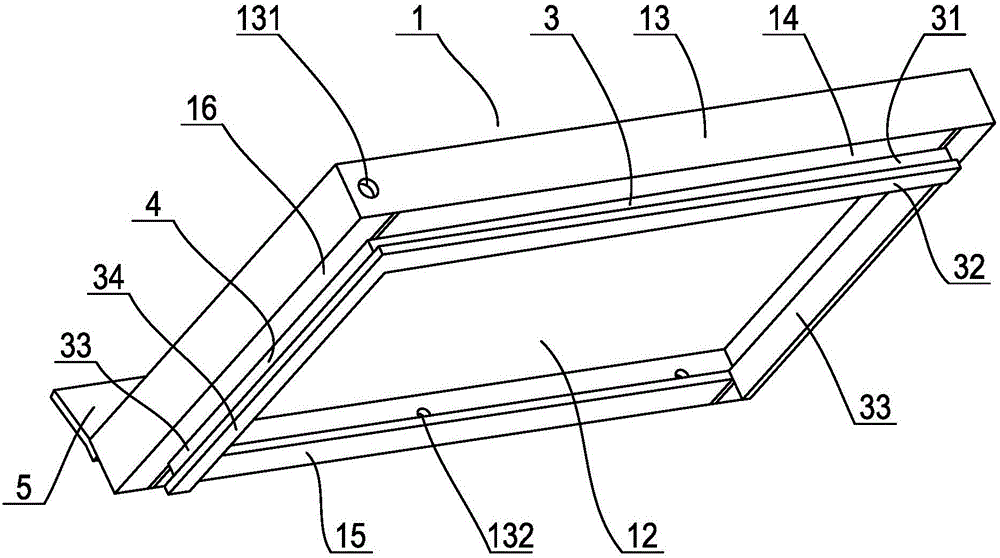

圖2是箱門的一種結構示意圖。

圖3是箱門的后視圖。

圖中：1、箱門 11、轉動軸 12、面板 13、加強板 131、軸孔 132、排水孔 14、上封邊 15、下封邊 16、側封邊 2、箱格單元 21、隔離圍框 22、儲存部 23、門框部 3、導水槽 31、上導流邊 32、上擋水邊 33、側導流邊 34、側擋水邊 4、引水槽 5、遮雨板。

具體實施方式

下面結合附圖與具體實施方式對本實用新型做進一步的描述。

如圖1、圖2、圖3所示，一種自助包裹柜的箱門防水結構，包括設置在箱格單元2上的矩形的箱門1，箱門的上邊緣和下邊緣在右側位置設置相應的轉動軸11，從而使箱門轉動連接在箱格單元上，并且在箱門的左側與箱格單元之間設置相應的門鎖機構。為了避免雨水進入箱格單元內而淋濕包裹，我們可在箱門的上側邊緣在靠近箱門內側面處設置沿箱門上側邊緣延伸的U形的導水槽3，同時在箱門右側邊緣靠近箱門內側面處設置豎直延伸的U形的引水槽4，引水槽的上端與導水槽的右端在箱門右上邊角處連通，引水槽的下端貫通箱門下側邊緣，導水槽的深度自遠離引水槽的左側至連接引水槽的右側逐漸增加，從而使導水槽的底面從左至右向下傾斜。需要說明的是，本實施例中是以箱門的正面為基準定義箱門的左側、右側、上側以及下側等方向的。

當飄落在自助包裹柜的箱門正面的雨水從箱門上側邊緣向箱格單元內流動時，雨水會受到導水槽的阻礙，雨水進入導水槽后會沿著傾斜的導水槽流入右側的引水槽內，再從箱格單元的底側流出外面。避免因?qū)蹆?nèi)的雨水在雨水表面張力的作用下漫過導水槽的內側邊緣而進入箱格單元內，從而有利于縮小導水槽以及箱門厚度的尺寸，簡化箱門和箱格單元的結構。導水槽左右兩側的深度差須大于10mm，從而確保導水槽內的雨水可有效地克服水的表面張力，從而及時順暢地排出箱格單元外。

為了簡化箱門結構，并方便箱門的加工制造，箱門可采用鈑金工藝沖壓成型。具體地，箱門包括矩形的面板12，面板的四個側邊設置一體地向箱格單元內部彎折延伸的加強邊13，從而使加強邊與面板相垂直。箱門上、下側的加強邊在右側位置設置安裝轉動軸的軸孔131，轉動軸即可插接在軸孔內。箱門上側的加強邊邊緣一體地向箱門下側彎折延伸形成平行面板的上封邊14，箱門下側的加強邊邊緣一體地向箱門上側彎折延伸形成平行面板的下封邊15，箱門左側的加強邊邊緣一體地向箱門右側彎折延伸形成平行面板的側封邊16，同樣地，箱門右側的加強邊邊緣一體地向箱門左側彎折延伸形成平行面板的側封邊。也就是說，上、下封邊以及左右二個側封邊均向箱門中心方向彎折延伸。此外，上封邊的邊緣一體地向箱格單元內部彎折延伸形成垂直于面板的上導流邊31，上導流邊的邊緣一體地向上彎折延伸形成平行于面板的上擋水邊32，上導流邊從遠離引水槽的左側至靠近引水槽的右側向下傾斜，此時，上封邊、上導流邊與上擋水邊即構成箱門上側邊緣的導水槽；另外，左右二個側封邊的邊緣一體地向箱格單元內部彎折延伸形成側導流邊33，與此同時，箱門上右側的導流邊的邊緣一體地向右側彎折延伸形成平行于面板的側擋水邊34，此時右側的側封邊、右側的側導流邊與側擋水邊即構成箱門右側邊緣的引水槽。由于箱門的面板四周具有一體成型的加強邊和上、下封邊以及二側的側封邊，因此可有效地提高箱門的強度和剛性。而導水槽和引水槽均為沖壓折彎成型，因此有利于簡化生產工藝，并方便地調整上擋水邊與側擋水邊的高度，從而確保箱門可有效地阻止雨水進入箱格單元內部。可以理解的是，我們可將四個加強邊在箱門四個邊角處的首尾連接處通過焊接工藝固接在一起，上封邊、下封邊以及二個相對的側封邊在箱門四個邊角處的首尾連接處通過焊接工藝固接在一起，形成與面板一體連接且橫截面呈L形矩形框架結構，從而顯著地提升箱門的整體強度和剛性，而導水槽和引水槽的連接處也可通過焊接連成一體，確保其不會漏水。

進一步地，我們可在箱門下側的加強邊上從左至右地設置三個排水孔132。這樣，即便有微量的雨水滲入箱門的背面，也可被積聚在箱門的面板、下側的加強邊以及下封邊構成的U形凹槽內，并通過排水孔排出箱格單元外。當然，我們還可在箱門的下側邊緣焊接一片遮雨板5，遮雨板向箱門正面方向延伸的，并且向下側傾斜，從而對下方的箱格單元形成一種類似遮雨棚的遮蔽作用，以避免從引水槽流出的雨水向下繼續流動而進入下面的箱格單元內，并且當雨水順著箱門的正面向下流到箱門的下側邊時，向箱門前下側傾斜延伸的遮雨板可阻止雨水從箱門的下側邊緣倒流滲透進箱格單元內。

最后，我們可在安裝箱門的箱格單元的開口處對應導水槽的內側壁上設置凸起的隔離圍框21，隔離圍框的上側位于導水槽內，起攔截沿柜體表面流動的雨水的功能，當沿柜體表面流入上側隔離圍框的雨水在重力作用下滴落時，導水槽可以收集這些滴落的雨水，防止雨水進入箱格內部。隔離圍框的右側位于引水槽內，隔離圍框?qū)⑾涓駟卧指舫蓛?nèi)部存放包裹的儲存部22以及外部的門框部23，箱門位于箱格單元的門框部內。當雨水從箱門上側傾斜的導水槽進入箱門左側的引水槽而流到箱門下側時，或者雨水順著自助包裹柜側面從箱門與箱格單元之間的縫隙滲透進箱格單元時，雨水受到箱格單元內的隔離圍框的阻隔而流入導水槽和引水槽內，最終流出箱格單元，從而避免雨水進入箱格單元的儲存部內弄濕包裹。
