本實用新型涉及餐飲設備技術領域，具體是一種可移動多用途餐臺系統。

背景技術：

現有火鍋店、燒烤店多為固定式餐臺，非常不適合于同學聚會等同時進食人數較多的情況下拼桌使用。

因為直接在就餐區烹煮與烤制食物，火鍋店、燒烤店普遍氣味大、空氣渾濁，就餐環境差。炎熱的夏季一直是火鍋店、燒烤店生意淡季，夏季就餐環境的舒適與否關系著商家的成敗存亡，絕對是一個必須重點考慮的的問題。現行常見的解決辦法。一是采用集中強排風制造室內負壓，室外新鮮空氣被吸入室內置換不良空氣，這種方法空氣置換效果差；冬季臨窗口的位置有吹冷風的感覺；室內換氣率難以調控，人流量大時應加大排風量，人流量少時本應減少排風量，但實際上難以實現。二是整個就餐區采用中央空調系統，要使環境好，空調送風往往很涼，造成耗能巨大；不同的人對溫度以及環境的舒適感是不同的，在中央空調環境里有的顧客會感覺滿意而另外一些顧客有可能感覺并不舒適；人體各部位對溫度的反應也是不一致的，人就餐時大汗淋漓主要是頭部大量排汗，中央空調系統往往造成食客的頭部舒適了可是周身冰涼。以上兩種解決方法都難以做到針對不同食客的個性化需要靈活調控。

現在火鍋店、燒烤店多采用單熱源加熱，為了使食客取拿食物方便，餐桌都較小，而火鍋店、燒烤店烹制的食物種類較多，這樣帶來一個問題，就是需要另外設施提供食物臨時擺放的位置，現在一般是設置食物架，但是設置食物架又帶來一個問題，靠在餐桌邊就減少一個至兩個就餐位置，不放在桌邊又容易傾翻。并且增設食物架會導致每個餐桌占用就餐空間加大，同樣餐廳面積里，餐桌擺布少，經濟效益差。而傳統餐臺上部、餐桌下部空間并沒有得到利用。

現有火鍋店、燒烤店加工食物方式單一，火鍋店只能經營火鍋，燒烤店只能經營燒烤，難以擴大經營范圍，主要是固定式熱源決定的，傳統炭爐、電磁爐、煤氣爐不能更換，不能滿足不同食客的個性化需要，且餐臺僅具有加熱功能。

現有火鍋店、燒烤店使用煤氣作為熱源時，煤氣罐多設于餐臺內，一來占用空間，二來實在是不安全，消費者總有一種圍著炸彈就餐的不安全感覺。

這一系列問題的存在使人們對餐臺系統改善的意愿越來越強烈。

技術實現要素：

本實用新型的目的在于提供一種可移動多用途餐臺系統，以解決上述背景技術中提出的問題。

為實現上述目的，本實用新型提供如下技術方案：

一種可移動多用途餐臺系統，包括下臺和上臺，下臺下設有中空的獨立支撐腿，下臺的獨立支撐腿在活動套管的配合下安裝于地板上的安裝孔內；下臺的上表面設有煤氣爐、電磁爐或者燒烤爐；下臺的上表面餐位處設有冷板和冷碗，在冷板和冷碗的底部設有制冷劑存放或者循環換熱腔室。

所述上臺設于下臺的正上方，上臺的頂部設有風管，風管由上風管和下風管組成，上風管與下風管之間通過連接掛鉤連接；風管的內部包括設于中間位置的排風道和設于排風道周圍的送風道，在送風道的兩側還設有空調風道，在排風道正下方的上臺底部設有接油盒，接油盒的上面、排風道的端部設有排風機；在上臺的底部外側的位置設有可調送風口，可調送風口與空調風道連通；在下風管的兩側鋪設有軌道，下風管兩側在鋪設軌道上方設有小輪。

所述上臺與下風管的外部均設有卡塊，配合啤酒瓶懸吊裝置、可懸掛菜籃用于空啤酒瓶及菜品的放置。

所述下臺的上表面能夠進行更換。

與現有技術相比，本實用新型使用管道供燃氣到每一個餐臺，取消煤氣罐，就餐體驗更佳，也更加安全。餐臺不需遮蔽煤氣罐，餐臺下部可以作成獨腳結構，有效利用空間，餐臺下部可以放菜品或者酒類，節省空間。

本實用新型在餐桌上設排風罩及排煙風機，可以實現單位餐臺的單獨排風；對應每一個餐位在排風罩底部外側的位置設置可調送風口(比如客車及飛機上廣泛被使用的球形風口，屬于空調行業成熟技術。)，開關、風量、風向均可調，實現了每個餐位的單獨送風，系統適應性好，可以最大限度的提供各位就餐者個性化調控的可能，頭部上方直接吹風的降溫效果與舒適度也大大增強。能保證單位就餐環境與整個餐廳環境更好，調節性好也意味著節能效果好，空調成本更低廉。排煙道在送風道內，冬季利用排煙道溫度較高的特點加熱新風，節能效果更好。

本實用新型上下餐臺可以移動，將原本相鄰但分離的兩套或多套可移動多用途餐臺系統拼在了一起，方便更多食客聚餐。

本實用新型在上臺與下風管上設有卡塊，通過卡塊能夠將啤酒瓶懸掛裝置以及菜籃設于卡塊上，能夠充分的利用空間，同時也具有很好的展示效果。

本實用新型可以根據消費者喜好，熱源可以更換，以滿足涮、烤等不同需要。同時，設有冷板冷碗，一來可以給熱食物迅速降溫；二來可以由食客自制餐前餐后冷點，增加了就餐樂趣，增加了店家的經營項目，延展了有利經營的時段范圍，大大提高了經濟效益。

附圖說明

圖1為本實用新型的結構示意圖。

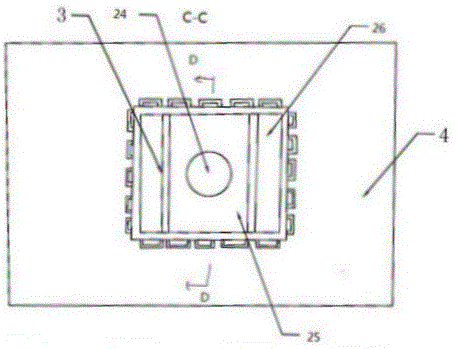

圖2為本實用新型圖1中C-C視圖的剖面圖。

圖3為本實用新型圖2中D-D視圖的剖面圖。

圖4為本實用新型下臺的俯視結構示意圖。

圖5為本實用新型圖4中B-B剖視的剖面圖。

圖6為本實用新型圖4中A-A剖視的剖面圖。

圖7為本實用新型獨立支撐腿的局部剖視結構示意圖。

圖8為本實用新型卡塊與啤酒瓶懸掛裝置配合使用的結構示意圖。

圖9為本實用新型啤酒瓶懸掛裝置的俯視結構示意圖。

圖10為本實用新型卡塊與可懸掛菜籃配合使用的結構示意圖。

圖11為本實用新型下臺在臺面不設冷板、冷碗時的俯視結構示意圖。

圖12為本實用新型上風管與軌道的結構示意圖。

圖13為本實用新型上風管與下風管插接的結構示意圖。

圖14為本實用新型下臺移動，下風管及上臺與上風管脫離后沿軌道移動的示意圖。

圖中：1-獨立支撐腿、2-下臺、3-下風管、4-上臺、5-卡塊、6-啤酒瓶懸掛裝置、7-可懸掛菜籃、8-活動套管、9-軌道、10-上風管、11-連接掛鉤、12-鎖止插、13-吊頂、14-小輪、15-冷板、16-冷碗、17-電磁爐、18-調節閥門、19-電源插座、20-電線、21-煤氣管、22-制冷劑進管、23-制冷劑出管、24-排風道、25-送風道、26-空調風道、27-接油盒、28-可調送風口、29-制冷劑存放或者循環換熱腔室。

具體實施方式

下面將結合本實用新型實施例中的附圖1-14，對本實用新型實施例中的技術方案進行清楚、完整地描述。

本實用新型實施例中，一種可移動多用途餐臺系統，包括下臺2和上臺4。下臺2通過中空的獨立支撐腿1在活動套管8的配合下安裝于地板上的安裝孔內部，活動套管8與下臺獨立支撐腿上還設有鎖止插12的插拔孔，當鎖止插12插入活動套管8與下臺獨立支撐腿的插拔孔，能夠防止下臺2轉動。拔除鎖止插12，下臺2及獨立支撐腿1可從活動套管8內抬起，這樣下臺2及獨立支撐腿1可以移動（圖14中從B移到B’）。下臺2的上表面中間位置設有電磁爐17。下臺的上表面餐位處設有冷板15和冷碗16，在冷板15和冷碗16的底部設有制冷劑存放或者循環換熱腔室29。下臺的上表面可以根據需要調換，將冷板15和冷碗16去掉或者將電磁爐17換成煤氣爐或者燒烤爐等其它爐具。下臺2內部設有空腔，在空腔的內部設有電源插座19、煤氣管21，能夠滿足各種灶具的需求。電源插座19與電線20連接，電線20經獨立支撐腿1與外部連接。空腔內部還設有與冷板15和冷碗16底部的制冷劑存放或者循環換熱腔室29相連通的制冷劑進管22和制冷劑出管23，在煤氣管21、制冷劑進管22、制冷劑出管23上均設有調節閥門18，以調節煤氣灶的火力與制冷劑的流量。煤氣管21、冷卻劑進管22、冷卻劑出管23均經過獨立支撐腿1的內部與外部連通，

所述上臺4設于下臺2的正上方，上臺4的頂部設有風管，風管穿過吊頂13，風管由上風管10和下風管3組成，上風管10與下風管3之間通過連接掛鉤11連接，連接掛鉤11上半部分固定在上風管10上，下半部分固定在下風管3上。上風管10與下風管3內部都包括設于中間位置的排風道24、設于排風道24周圍的送風道25以及在送風道25兩側的空調風道26，上風管10與下風管3內部相同用途的各風道相互插接，見圖13。在排風道24正下方的上臺4底部設有接油盒27，避免油滴到下臺2上。接油盒27的上面、排風道24的端部設有排風機。排風道在送風道內，冬季利用排煙道溫度較高的特點加熱新風，更節能。在上臺4的底部外側的位置對應每一個就餐位設有可調送風口28，開關、風量、風向均可調。可調送風口28與空調風道26連通，使單獨餐位的送風可單獨控制，更舒適。在風管的兩側、吊頂13的上方設有兩條軌道9，兩條軌道9分別固定于土建結構上。在軌道9內側的下風管3上對應軌道9的位置設有小輪14，軌道9在下風管3的小輪14下方。當上臺4與下風管3通過連接掛鉤11與上風管10連接緊后，小輪14與軌道9不接觸；當要將下風管3及上臺4移動時，松開連接掛鉤11，小輪14落在軌道9上，這樣下風管3及上臺4可以沿軌道9移動到已移走的下臺2上方（圖14中從A移到A’），即上臺4、下臺2分別都移到了新的位置，將原本相鄰但分離的兩套可移動多用途餐臺系統拼在了一起。

所述上臺與下風管的外部均設有卡塊5，啤酒瓶懸掛裝置6、可懸掛菜籃7等設備可以與卡塊配合使用，實現將啤酒瓶懸掛裝置、可懸掛菜籃等設備設于上臺與下風管的一側，不僅能夠充分的利用空間，還能夠起到很好的展示效果。
