本實用新型涉及一種電陶爐，具體涉及一種韓式電陶燒烤爐。

背景技術：

中國專利文獻號CN204730271U于2015年10月28日公開了一種多功能電陶爐，具體公開了包括電陶爐爐身，所述爐身上方設有燒烤盤，所述燒烤盤的中間位置設有透熱孔，所述透熱孔上設有烹飪鍋，所述烹飪鍋下端設有與透熱孔相配合的卡槽；所述爐身外套設有外殼，所述外殼的上端外側設有用于嵌入到桌面的限位邊一，外殼的上端內側設有臺階一，外殼下端內側設有用于支撐爐身的限位邊二；所述外殼內設有支架一，所述支架一上端外側設有與所述臺階一相配合的限位邊三，支架一中部設有若干沿支架一側壁均勻分布的吸煙孔，支架一下端設有向內的集油槽。該結構裝配麻煩，操作不便，拆卸復雜。

因此，需要進一步改進。

技術實現要素：

本實用新型的目的在于克服上述現有技術存在的不足，而提供一種設計簡單、結構合理、拆裝方便快捷、易于清潔的韓式電陶燒烤爐。

本實用新型的目的是這樣實現的：

一種韓式電陶燒烤爐，包括爐體、烤盤和加熱組件；所述爐體分隔有電氣腔和加熱腔，電氣腔內至少設置有電路板，烤盤和加熱組件分別設置于上方開口的加熱腔內，且烤盤置于加熱組件上方；其特征在于：所述烤盤與加熱組件之間設置有接油盤，該接油盤上設有接油腔，烤盤對應接油腔設有漏油孔；此外，還包括用于包覆加熱組件的罩體。

所述烤盤邊緣往外延伸有烤盤支承部，接油盤內壁設有臺階，烤盤支承部支承于臺階上，使烤盤拆卸式支承于接油盤上。

所述接油盤邊緣往外延伸有接油支承部，加熱腔內壁設有凸臺，接油支承部支承于凸臺上，使接油盤拆卸式支承于加熱腔內。

所述接油盤底部避開罩體向下凹陷形成有接油腔，烤盤底部呈斜面或弧面設置，漏油孔設置于斜面或弧面的最低處，且與接油腔連通。

所述加熱組件設置一組以上，其包括發熱體、隔熱圈和加熱底座，所述罩體包括微晶玻璃，其中，隔熱圈、加熱底座和微晶玻璃共同組成保溫腔，發熱體電連接電路板，且置于保溫腔內。

所述接油盤設有透熱孔，微晶玻璃通過該透熱孔外露于接油盤中部。

所述加熱組件底部與加熱腔之間有間隙，且設置有彈簧彼此彈性作用。

所述電氣腔內還設置有用于對電路板進行散熱的第一散熱扇，及用于對罩體內部進行散熱的第二散熱扇，第一散熱扇和第二散熱扇分別電連接電路板。

所述爐體由面殼與底殼彼此裝配而成，面殼上設置有電連接電路板的控制面板。

本實用新型的有益效果如下：

通過拆卸式設置烤盤和接油盤，使整體拆裝更加方便快捷，而且裝配簡單，效率提高；烤盤和接油盤可分別拆卸清潔，操作簡單；微晶玻璃均布熱量，使烤盤上的溫度更加均勻，使用效果更理想。

附圖說明

圖1為本實用新型一實施例的分解圖。

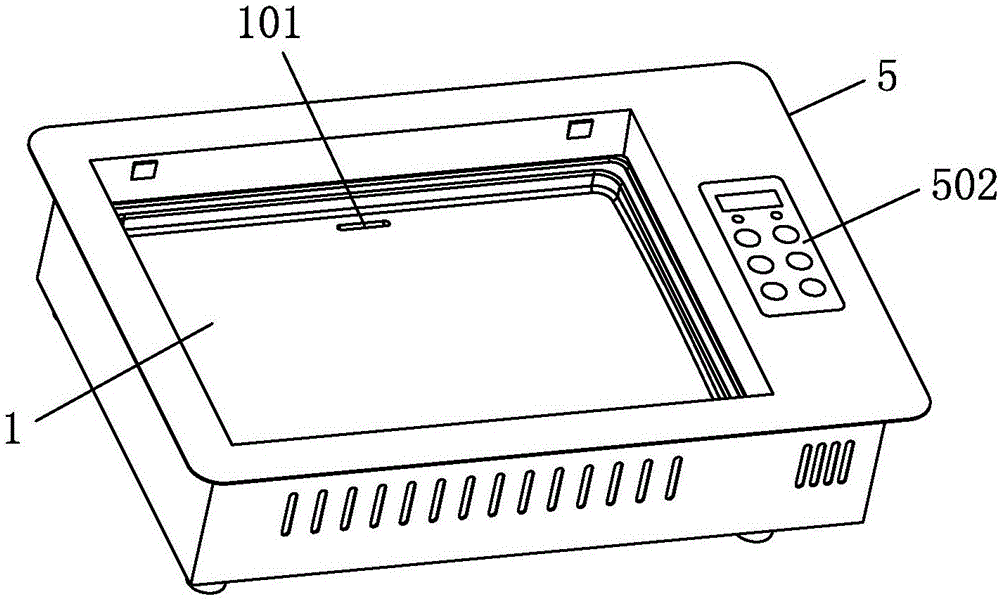

圖2為本實用新型一實施例的組裝圖。

圖3為本實用新型一實施例的俯視圖。

圖4為圖3中A-A方向的剖視圖。

圖5為圖3中B-B方向的剖視圖。

圖6為圖5中C處的局部放大圖。

具體實施方式

下面結合附圖及實施例對本實用新型作進一步描述。

參見圖1-圖6，本韓式電陶燒烤爐，包括呈長方體的爐體、方形的烤盤1和加熱組件4；所述爐體分隔有電氣腔和加熱腔501，電氣腔內設置有電路板601，烤盤1和加熱組件4分別設置于上方開口的加熱腔501內，且烤盤1置于加熱組件4上方；所述烤盤1與加熱組件4之間設置有接油盤2，該接油盤2上設有接油腔201，烤盤1對應接油腔201設有漏油孔101；此外，還包括用于包覆加熱組件4的罩體3。

進一步地，所述烤盤1邊緣往外延伸有烤盤支承部102，接油盤2內壁設有臺階203，烤盤支承部102支承于臺階203上，使烤盤1拆卸式支承于接油盤2上，烤盤1直接提起即可拆卸，操作十分簡單。

進一步地，所述接油盤2邊緣往外延伸有接油支承部204，加熱腔501內壁兩兩對稱的設有四個凸臺503，接油支承部204支承于凸臺503上，使接油盤2拆卸式支承于加熱腔501內，同樣地，接油盤2直接提起即可拆卸，操作十分簡單。

進一步地，所述接油盤2對應加熱腔501呈長方形，底部長邊兩側分別避開罩體3向下凹陷形成有條形的接油腔201，烤盤1底部呈弧面設置，其中部隆起，兩長邊側下陷，為盡量排凈油液，漏油孔101設置于弧面的最低處，即靠近兩長邊側設置，且位于接油腔201正上方，與其連通。

進一步地，所述加熱組件4設置一組（或者并排設置兩組以上），其包括發熱體401、隔熱圈402和加熱底座403，所述罩體3包括微晶玻璃301，隔熱圈402呈長方形的環狀，并設置于加熱底座403周邊上，微晶玻璃301覆蓋于隔熱圈402上，可見，隔熱圈402、加熱底座403和微晶玻璃301共同組成保溫腔d，，發熱體401電連接電路板601，且置于保溫腔d內，其來回折彎的固定于加熱底座403上。

進一步地，所述接油盤2中部（即兩接油腔201之間）設有長方形的透熱孔202，微晶玻璃301通過該透熱孔202外露于接油盤2中部，有利于熱量向烤盤傳遞。

進一步地，所述加熱組件4底部與加熱腔501之間有間隙，且設置有彈簧7彼此彈性作用，彈簧7套接在導柱上，以確保彈性作用更可靠，該結構可使整體結構更緊湊，避免了鋼性結構帶來的松動或噪音等缺點。

進一步地，所述電氣腔內還設置有用于對電路板601進行散熱的第一散熱扇602，及用于對罩體3內部進行散熱的第二散熱扇603，第一散熱扇602和第二散熱扇603分別電連接電路板601。第一散熱扇602固定于內壁上，送風端朝向外界，爐體外壁相對應的設有通風孔，第二散熱扇603的送風端伸入罩體3內，防止熱量聚集導致罩體3和爐體溫度過高，爐體外壁對應加熱腔501和罩體3內部設有通風孔。

進一步地，所述爐體由面殼5與底殼6彼此裝配而成，面殼5上設置有電連接電路板601的控制面板502。面殼5有長方形的通孔，其與底殼6組合形成加熱腔501，底殼6呈長方形的盒體，且底部有支腳604。

上述為本實用新型的優選方案，顯示和描述了本實用新型的基本原理、主要特征和本實用新型的優點。本領域的技術人員應該了解本實用新型不受上述實施例的限制，上述實施例和說明書中描述的只是說明本實用新型的原理，在不脫離本實用新型精神和范圍的前提下本實用新型還會有各種變化和改進，這些變化和改進都落入要求保護的本實用新型范圍內。本實用新型要求保護范圍由所附的權利要求書及其等同物界定。
