本實用新型涉及一種百葉窗，具體說是一種電動煙囪水密百葉窗。

背景技術：

現有的煙囪百葉窗在船上的安裝位置較高，傳動采用手動打開和關閉，操作不便且不安全。

技術實現要素：

本發明提供了一種操作方便、安全，能快速打開和關閉的電動煙囪水密百葉窗。

本發明采用的技術方案是：一種電動煙囪水密百葉窗，包括窗框和多道葉片，還包括電動執行機構、傳動桿、驅動桿、驅動板和驅動連桿，多道葉片由上至下平行設置在窗框上，多道葉片的上端或下端兩側鉸接在窗框上，所述傳動桿平行設置在窗框的上部或下部，電動執行機構傳動連接在傳動桿上，傳動桿傳動連接驅動桿一端，驅動桿另一端活動鉸接由上至下設置在窗框內的驅動板，驅動板上鉸接多個驅動連桿，多個驅動連桿分別鉸接多道葉片的下端或上端。

進一步地，所述窗框內還設有位于葉片外的防蟲網。

進一步地，所述電動執行機構為電機帶動的錐齒輪副，錐齒輪副的任一錐齒輪穿接在傳動桿上。

本實用新型的百葉窗在需要打開時，可遠程控制電動執行機構的電機，通過錐齒輪副傳動傳動桿帶動驅動桿旋轉，驅動桿旋轉驅動驅動板升降，由于升降板上經驅動連桿鉸接帶動葉片繞葉片與窗框鉸接點旋轉打開，打開便捷、安全，無需人工攀爬煙囪手動操作。

附圖說明

圖1為本實用新型結構示意圖；

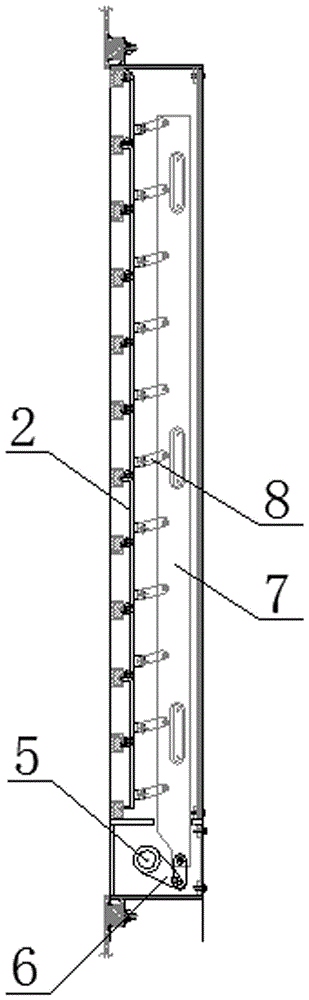

圖2為圖1的左視圖。

圖中：窗框1，葉片2，電機3，錐齒輪副4，傳動桿5，驅動桿6，驅動板7，驅動連桿8，防蟲網9。

具體實施方式

以下結合附圖和實施例作進一步說明。

圖1、2所示：一種電動煙囪水密百葉窗包括窗框1，葉片2，電機3，錐齒輪副4，傳動桿5，驅動桿6，驅動板7，驅動連桿8，防蟲網9。多道葉片2由上至下平行設置在窗框1上，多道葉片2的上端或下端兩側鉸接在窗框1上，5傳動桿5平行設置在窗框1的上部或下部，電機3帶動的錐齒輪副4穿接在傳動桿5上，傳動桿5傳動連接驅動桿6一端，驅動桿6另一端活動鉸接由上至下設置在窗框1內的驅動板7，驅動板7上鉸接多個驅動連桿8，多個驅動連桿8分別鉸接多道葉片2的下端或上端。窗框1內還設有位于葉片外的防蟲網9。
