本實用新型屬于炊具領域，具體涉及一種煤氣煎蛋機。

背景技術：

蛋腸是由雞蛋、肉等在筒形加熱容器內煎制而成，營養豐富，是很多人喜愛的新式營養美食，美食城的蛋腸店門前總是有顧客排隊購買；煎蛋機是制作蛋腸的工具，煎蛋機的性能決定了蛋制作蛋腸的效率及品質，現有的煎蛋機存在蛋筒難以清洗和溫度難以控制的問題，對蛋制作蛋腸的效率及品質產生不良影響，而且現有的煎蛋機都是電加熱的，不能在沒有電的地點使用，局限性較大。

技術實現要素：

本實用新型的目的是為了解決上述現有的煎蛋機存在的問題，提供了一種煤氣煎蛋機，其技術方案如下：

一種煤氣煎蛋機，它包含一個圓筒形的加熱室，在加熱室內設置有多個蛋筒，多個蛋筒圍繞加熱室的軸心線設置，在加熱室的頂板上設置有與多個蛋筒一一對應的卡口，多個蛋筒的上端卡在對應的卡口處固定，每個蛋筒的與對應的卡口卡接以下部分的直徑小于或等于卡口的直徑，使每個蛋筒可以插撥，便于清洗；蛋筒的上端為廣口型，便于添料；在多個蛋筒之間設置有一個或一個以上的下表面是球冠形狀的整流板，可以使火焰向多個蛋筒擴散，一個或一個以上的整流板通過一根螺桿來與加熱室的頂板連接，可以調整整流板的高度位置，以改變對蛋筒各部位的加熱火候，比如蛋的位置溫度不需要太高，而肉的位置則需要的溫度較高，可以根據蛋肉比例調整整流板高度；螺桿可以直接與加熱室的頂板以螺紋方式連接，或在加熱室的頂板上設置通孔，螺桿穿過通孔并在螺桿的位于加熱室的頂板以上的位置設置螺母，整流板也可以以上述兩種方法與螺桿連接；加熱室的立壁采用保溫壁，例如在立壁內設置石棉等防火夾層，在加熱室的頂板下側也設置有保溫壁，可以減少加熱室的熱量流失，節約能源，還能防止加熱室的頂板和立壁被火焰燒熱，避免燙手傷人；

在加熱室的下方設置有煤氣加熱裝置，煤氣加熱裝置包含蠟式流量控制器、電子點火器和爐頭，蠟式流量控制器包含針筒，針筒的一端設置有端面板，另一端為開放端，在針筒內設置有活塞、閥針和彈簧，在活塞上設置有密封圈，防止氣體在活塞與針筒之間流通，活塞與閥針固定連接，其中活塞靠近針筒的開放端設置，閥針靠近針筒的端面板設置，閥針的最大直徑小于針筒的內徑，使氣體可以在閥針與針筒之間流通，彈簧套裝在閥針上，彈簧的一端抵于活塞上，另一端抵于針筒的端面板上，在針筒的端面板上對應閥針的位置設置有進氣口，可以通過滑動活塞改變閥針?lè)舛逻M(jìn)氣口的程度，實現對進氣量的控制，在針筒上靠近端面板的位置還設置有出氣口；在針筒的開放端一側設置有蠟式感溫伸縮元件，蠟式感溫伸縮元件的伸縮端的伸縮方向與活塞的滑動方向一致，蠟式感溫伸縮元件的伸縮端與活塞連接，蠟式感溫伸縮元件的感應端與感溫探頭連接，通過蠟式感溫伸縮元件感應溫度的變化驅動活塞滑動，實現自動控制；在蠟式感溫伸縮元件的周?chē)O(shè)置有保護殼，保護殼與針筒固定連接；蠟式感溫伸縮元件的感應端還與一個推桿固定連接，推桿的方向與蠟式感溫伸縮元件的伸縮端的伸縮方向一致，推桿包含外螺紋套管、球體和圓柱，外螺紋套管的一端為封閉端，另一端為開放端，球體放置在外螺紋套管內，圓柱的一端插置在外螺紋套管內與外螺紋套管沿周向轉動連接，圓柱的另一端與蠟式感溫伸縮元件的感應端連接，在外螺紋套管上設置有內螺紋套管，內螺紋套管與保護殼固定連接，旋轉外螺紋套管可以對蠟式感溫伸縮元件的位置進行調整，即實現了對預設的溫度的調整，在外螺紋套管的封閉端設置有螺帽，便于利用工具來旋轉外螺紋套管；

感溫探頭設置在加熱室內；蠟式流量控制器的進氣口與電子點火器的出氣口連接，蠟式流量控制器的出氣口與爐頭的進氣口連接，電子點火器的進氣口與主進氣管連接；在煤氣加熱裝置周?chē)O(shè)置有支壁，電子點火器固定連接在支壁上，在支壁上設置有透氣孔；在支壁與加熱室之間及支壁的底部均設置有加強板；在支壁的底部還設置有多個支腳；蠟式流量控制器和爐頭通過支架、吊架等與支壁或加強板連接；或蠟式流量控制器的進氣口與電子點火器的出氣口通過銅管來連接，蠟式流量控制器的出氣口與爐頭的進氣口也通過銅管來連接，可以直接利用銅管固定位置。

本實用新型的有益效果為：便于清洗，并能根據廚師的要求控制溫度，能有效提高蛋制作蛋腸的效率及品質，而且與煤氣罐連接就可以使用，不受使用地點限制。

附圖說明

圖1是本實用新型的整體結構示意圖；

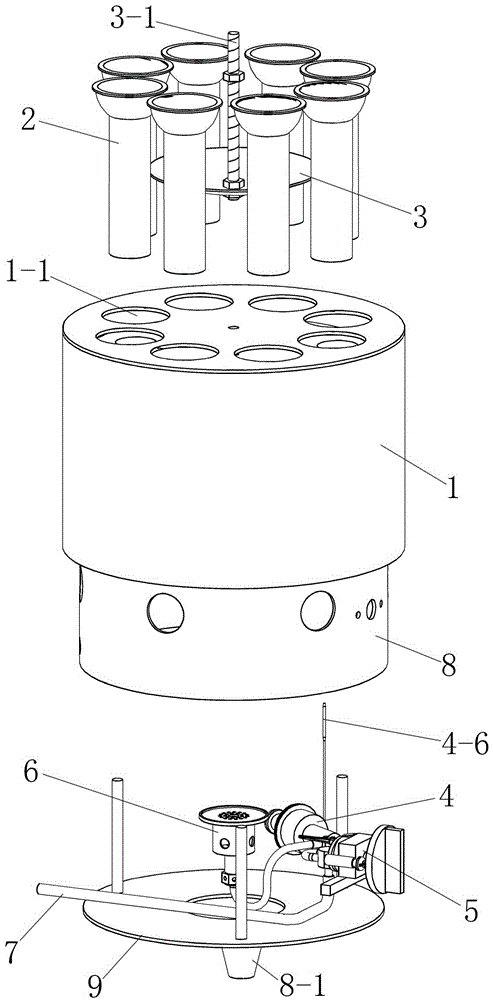

圖2是圖1的分解示意圖；

圖3是本實用新型的內部結構示意圖；

圖4是煤氣加熱裝置的結構示意圖；

圖5是蠟式流量控制器的內部結構示意圖。

具體實施方式

參照?qǐng)D1至圖5，一種煤氣煎蛋機，它包含一個圓筒形的加熱室1，在加熱室1內設置有多個蛋筒2，多個蛋筒2圍繞加熱室1的軸心線設置，在加熱室1的頂板上設置有與多個蛋筒2一一對應的卡口1-1，多個蛋筒2的上端卡在對應的卡口1-1處固定，每個蛋筒2的與對應的卡口1-1卡接以下部分的直徑小于或等于卡口1-1的直徑，使每個蛋筒2可以插撥，便于清洗；蛋筒2的上端為廣口型，便于添料；在多個蛋筒2之間設置有一個或一個以上的下表面是球冠形狀的整流板3，可以使火焰向多個蛋筒2擴散，一個或一個以上的整流板3通過一根螺桿3-1來與加熱室1的頂板連接，可以調整整流板3的高度位置，以改變對蛋筒2各部位的加熱火候，比如蛋的位置溫度不需要太高，而肉的位置則需要的溫度較高，可以根據蛋肉比例調整整流板3高度；螺桿3-1可以直接與加熱室1的頂板以螺紋方式連接，或在加熱室1的頂板上設置通孔，螺桿3-1穿過通孔并在螺桿3-1的位于加熱室1的頂板以上的位置設置螺母，整流板3也可以以上述兩種方法與螺桿3-1連接；加熱室1的立壁采用保溫壁，例如在立壁內設置石棉等防火夾層，在加熱室1的頂板下側也設置有保溫壁，可以減少加熱室1的熱量流失，節約能源，還能防止加熱室1的頂板和立壁被火焰燒熱，避免燙手傷人；

在加熱室1的下方設置有煤氣加熱裝置，煤氣加熱裝置包含蠟式流量控制器4、電子點火器5和爐頭6，蠟式流量控制器4包含針筒4-1，針筒4-1的一端設置有端面板，另一端為開放端，在針筒4-1內設置有活塞4-2、閥針4-3和彈簧4-4，在活塞4-2上設置有密封圈4-2-1，防止氣體在活塞4-2與針筒4-1之間流通，活塞4-2與閥針4-3固定連接，其中活塞4-2靠近針筒4-1的開放端設置，閥針4-3靠近針筒4-1的端面板設置，閥針4-3的最大直徑小于針筒4-1的內徑，使氣體可以在閥針4-3與針筒4-1之間流通，彈簧4-4套裝在閥針4-3上，彈簧4-4的一端抵于活塞4-2上，另一端抵于針筒4-1的端面板上，在針筒4-1的端面板上對應閥針4-3的位置設置有進氣口，可以通過滑動活塞4-2改變閥針4-3封堵進氣口的程度，實現對進氣量的控制，在針筒4-1上靠近端面板的位置還設置有出氣口；在針筒4-1的開放端一側設置有蠟式感溫伸縮元件4-5，蠟式感溫伸縮元件4-5的伸縮端的伸縮方向與活塞4-2的滑動方向一致，蠟式感溫伸縮元件4-5的伸縮端與活塞4-2連接，蠟式感溫伸縮元件4-5的感應端與感溫探頭4-6連接，通過蠟式感溫伸縮元件4-5感應溫度的變化驅動活塞4-2滑動，實現自動控制；在蠟式感溫伸縮元件4-5的周?chē)O(shè)置有保護殼4-7，保護殼4-7與針筒4-1固定連接；蠟式感溫伸縮元件4-5的感應端還與一個推桿4-8固定連接，推桿4-8的方向與蠟式感溫伸縮元件4-5的伸縮端的伸縮方向一致，推桿4-8包含外螺紋套管4-8-1、球體4-8-2和圓柱4-8-3，外螺紋套管4-8-1的一端為封閉端，另一端為開放端，球體4-8-2放置在外螺紋套管4-8-1內，圓柱4-8-3的一端插置在外螺紋套管4-8-1內與外螺紋套管4-8-1沿周向轉動連接，圓柱4-8-3的另一端與蠟式感溫伸縮元件4-5的感應端連接，在外螺紋套管4-8-1上設置有內螺紋套管4-9，內螺紋套管4-9與保護殼4-7固定連接，旋轉外螺紋套管4-8-1可以對蠟式感溫伸縮元件4-5的位置進行調整，即實現了對預設的溫度的調整，在外螺紋套管4-8-1的封閉端設置有螺帽4-8-4，便于利用工具來旋轉外螺紋套管4-8-1；

感溫探頭4-6設置在加熱室1內；蠟式流量控制器4的進氣口與電子點火器5的出氣口連接，蠟式流量控制器4的出氣口與爐頭6的進氣口連接，電子點火器5的進氣口與主進氣管7連接；在煤氣加熱裝置周?chē)O(shè)置有支壁8，電子點火器5固定連接在支壁8上，在支壁8上設置有透氣孔；在支壁8與加熱室1之間及支壁8的底部均設置有加強板9；在支壁8的底部還設置有多個支腳8-1；蠟式流量控制器4和爐頭6通過支架、吊架等與支壁8或加強板9連接；或蠟式流量控制器4的進氣口與電子點火器5的出氣口通過銅管來連接，蠟式流量控制器4的出氣口與爐頭6的進氣口也通過銅管來連接，可以直接利用銅管固定位置。
