本實用新型涉及洗碗機械技術領域，具體涉及一種用于籃傳式洗碗機的傳送裝置。

背景技術：

籃傳式洗碗機要求先把粗洗過的餐具放置到專用的洗滌碗籃內，然后送進洗碗機，整個洗滌過程中碗籃通過傳輸機構單向移動，而餐具在碗籃中相對不動，使得餐具破損率更低，現有的籃傳式洗碗機只能單向傳動，在某些場合需要反向運行時，現有的籃傳式洗碗機無法實現反向傳動的功能，需要重新定制設計一臺反向運行的籃傳式洗碗機才能實現反向運行，制造成本高，操作不便。

技術實現要素：

本實用新型所要解決的技術問題是：提供一種可實現反向運行的用于籃傳式洗碗機的傳送裝置。

本實用新型解決上述問題所采用的技術方案為：一種用于籃傳式洗碗機的傳送裝置，包括可拆式連接在機架上用于放置碗籃的兩個固定縱桿、設在固定縱桿下用于撥動碗籃縱向移動的移動機構、設在移動機構下用于推動移動機構縱向移動的撥動機構，所述移動機構包括設在兩個固定縱桿下通過撥爪組件單向撥動碗籃前進的兩個活動縱桿，兩個活動縱桿兩端均設有用于與撥動機構配合以縱向撥動橫桿的兩個連桿。

與現有技術相比，本實用新型的優點在于：撥動組件縱向推動連桿，連桿帶動活動縱桿以通過撥爪組件單向撥動碗籃前進，當需要改變運行方向時，將兩個固定縱桿從機架上拆下，帶著活動縱桿一起調換方向，將對稱設置的另一個連桿與撥動機構連接，實現洗碗機的換向運行，無需調整整個籃傳式洗碗機的位置，調整過程簡單，操作方便。

作為本實用新型的一種改進，所述撥爪組件包括設在活動縱桿上的撥爪，所述撥爪中部通過鉸接軸與活動縱桿鉸接，所述撥爪一端與碗籃底部相抵，所述撥爪另一端設有凸塊，所述活動縱桿上設有與凸塊配合的用于限定凸塊滑動方向以使撥爪單向撥動碗籃前進的長條孔，通過所述改進，撥爪另一端的凸塊與長條孔限位，使得撥爪一端只能以鉸接軸為圓心單向旋轉，從而單向撥動碗籃前進。

作為本實用新型的還有一種改進，所述撥動機構包括電機、轉軸、轉塊、滑塊，所述轉軸與電機主軸周向限位，所述轉塊一端與轉軸周向限位，另一端與滑塊中部鉸接，所述連桿內設有用于供滑塊嵌入的縱向設置的滑道，通過所述改進，電機通過轉軸帶動轉塊一端旋轉，滑塊中部與轉塊另一端鉸接，轉軸帶動滑塊轉動的縱向的位移通過滑塊在連桿上縱向設置的滑道內縱向滑動而抵消，而轉軸帶動滑塊轉動的縱向的位移就實現了連桿的縱向的來回移動，進而帶動活動縱桿來回縱向移動，進而推動碗籃移動。

作為本實用新型的還有一種改進，所述固定縱桿上設有滾輪，所述活動縱桿內設有供滾輪滾動的滾動腔，通過所述改進，用滾輪代替原有的滑塊滑動的結構，減小滑塊與固定縱桿和活動縱桿的摩擦力，增加各機構的使用壽命。

附圖說明

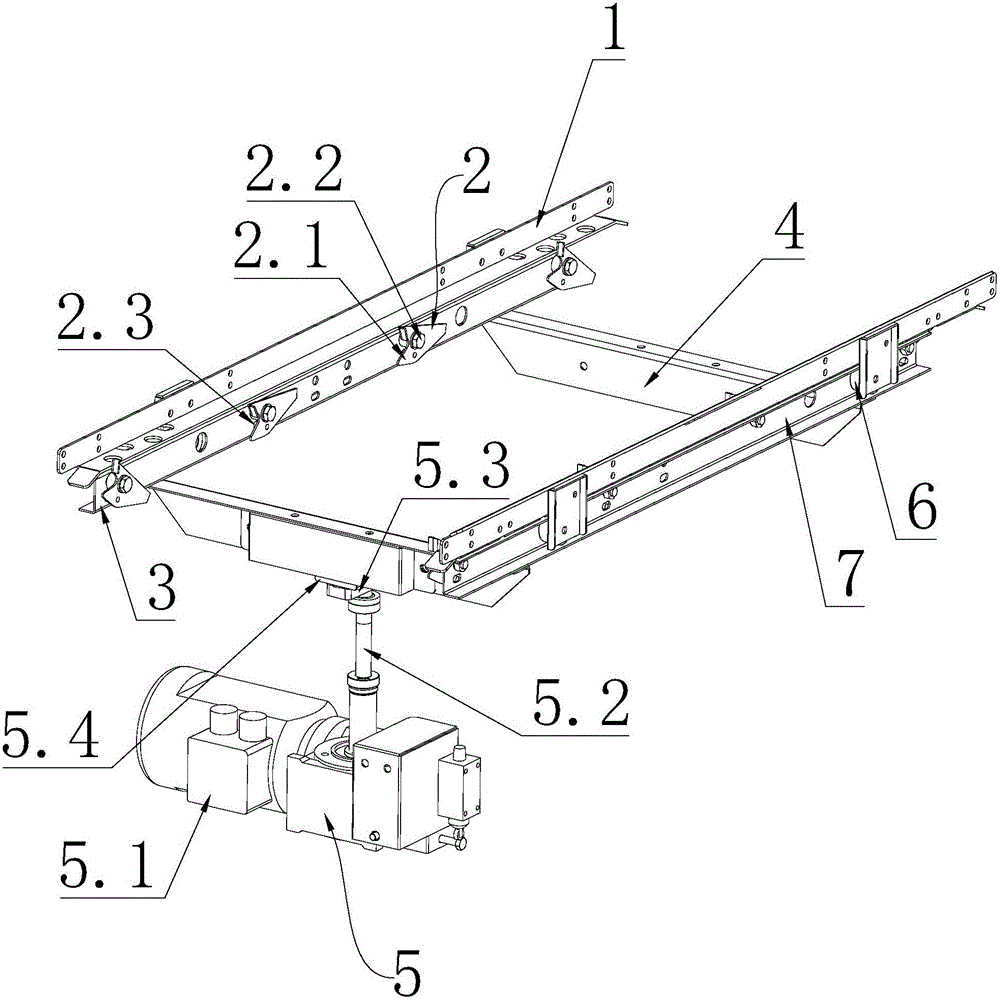

圖1為本實用新型用于籃傳式洗碗機的傳送裝置立體結構示意圖。

圖2為本實用新型用于籃傳式洗碗機的傳送裝置主視結構示意圖。

圖3為本實用新型用于籃傳式洗碗機的傳送裝置立體結構爆炸示意圖。

1-固定縱桿，2-撥爪組件，2.1-撥爪，2.2-鉸接軸，2.3-凸塊，3-活動縱桿，3.1-長條孔，4-連桿，4.1-滑道，5-撥動機構，5.1-電機，5.2-轉軸，5.3-轉塊，5.4-滑塊，6-滾輪，7-滾動腔，8-碗籃。

具體實施方式

下面結合附圖對本實用新型的實施例作進一步描述。

如圖1-3所示，

一種用于籃傳式洗碗機的傳送裝置，包括可拆式連接在機架上用于放置碗籃8的兩個固定縱桿1、設在固定縱桿1下用于撥動碗籃8縱向移動的移動機構、設在移動機構下用于推動移動機構縱向移動的撥動機構5，其特征在于：所述移動機構包括設在兩個固定縱桿1下通過撥爪組件2單向撥動碗籃8前進的兩個活動縱桿3，兩個活動縱桿3兩端均設有用于與撥動機構5配合以縱向撥動橫桿的兩個連桿4。

其中，所述撥爪組件2包括設在活動縱桿3上的撥爪2.1，所述撥爪2.1中部通過鉸接軸2.2與活動縱桿3鉸接，所述撥爪2.1一端與碗籃8底部相抵，所述撥爪2.1另一端設有凸塊2.3，所述活動縱桿3上設有與凸塊2.3配合的用于限定凸塊2.3滑動方向以使撥爪2.1單向撥動碗籃8前進的長條孔3.1。

其中，所述撥動機構5包括電機5.1、轉軸5.2、轉塊5.3、滑塊5.4，所述轉軸5.2與電機5.1主軸周向限位，所述轉塊5.3一端與轉軸5.2周向限位，另一端與滑塊5.4中部鉸接，所述連桿4內設有用于供滑塊5.4嵌入的縱向設置的滑道4.1。

其中，所述固定縱桿1上設有滾輪6，所述活動縱桿3內設有供滾輪6滾動的滾動腔7。

以上僅就本實用新型的最佳實施例作了說明，但不能理解為是對權利要求的限制。本實用新型不僅局限于以上實施例，其具體結構允許有變化。凡在本實用新型獨立權利要求的保護范圍內所作的各種變化均在本實用新型保護范圍內。
