本實用新型涉及玻璃，特別涉及一種內置窗簾的隔音隔熱玻璃。

背景技術：

人們為了營造一個相對恒溫、安靜的舒適環境，對室內的設計下了很大的研究，特別是在玻璃這一領域中，具有良好隔音、隔熱功能的玻璃是人們熱切需要的。

現檢索到公告號為CN202559997U的中國專利文件一種內置窗簾的中空玻璃，雙層的中空玻璃本身具有良好的隔音與隔熱性能。而且中空玻璃中設置有百葉窗簾，百葉窗簾通過旋轉，調節光線射入的角度，實現對室內光度的調節。但是可以發現百葉窗簾的存在，無論怎么調節百葉窗簾，其還是嚴重隔擋著玻璃外的景色，將玻璃外的景色分割成多個分離的景色框架，使得玻璃投影成像的大小，使人觀察玻璃外景色的視覺感下降。

技術實現要素：

本實用新型的目的是提供一種內置窗簾的隔音隔熱玻璃，通過內置窗簾的收卷，達到自由調節玻璃窗外投影小大的效果。

本實用新型的上述技術目的是通過以下技術方案得以實現的：

一種內置窗簾的隔音隔熱玻璃，包括內層玻璃、外層玻璃以及窗簾，其特征在于，還包括置于內層、外層玻璃之間的轉軸、驅動轉軸旋轉的電機，窗簾的首端固定于轉軸，窗簾的末端受到使其自身旋出轉軸的重力或回復彈力，所述回復彈力由固定于窗簾末端與玻璃之間固定有產生回復彈力的彈性件；

當轉軸收卷順向轉動時，窗簾繞轉軸卷起；

當轉軸展開逆向轉動時，窗簾在重力或回復彈力下遮擋玻璃。

通過采用上述技術方案，轉軸在電機控制順轉或者逆轉；轉軸順轉時，在重力或回復彈力的反向拉伸作用下，窗簾緊繃的張開，轉軸與窗簾之間的摩擦力將窗簾緊密的收攏；轉軸逆轉時，窗簾的末端在重力或回復彈力作用下，才能克服窗簾自身在圓周方向的摩擦力達到順利展開，并將玻璃進行遮擋的目的。在轉軸順、逆轉時，窗簾處于緊繃狀態對玻璃進行遮擋，而遮擋的面積將轉后收卷的量自行決定，可自由的控制玻璃窗投射出的影像面積。

較佳的，窗簾的末端置于首端的下方。

通過采用上述技術方案，末端在下方時，由于重力方向向下，故重力的作用使得窗簾可順暢的收卷與展開，可自由的控制窗簾對玻璃遮擋的面積。

較佳的，窗簾的末端設有增重件。

通過采用上述技術方案，增重件通過對窗簾的重力加持作用，使得窗簾的緊繃效果更佳顯著，窗簾的末端為玻璃遮擋面與投射面的分解線；窗簾顯著的緊繃狀態，便于人們對分解線的控制，提高了人控制玻璃窗投射出的影像面積大小的把控。

較佳的，所述增重件為長條桿，窗簾的末端為條狀邊沿，長條桿插入于條狀邊沿。

通過采用上述技術方案，長條桿與條狀邊沿的配合，提高了窗簾末端重力加持的均勻程度，使得窗簾末端各個位置緊繃程度更加的均勻。

較佳的，彈性件為橡皮筋或彈簧，內層玻璃的內壁遠離轉軸的一端設有固定塊，橡皮筋或彈簧的一端固定于固定塊。

通過采用上述技術方案，橡皮筋與彈簧在拉伸后，均有較好的回復性能，其產生的回復力使得窗簾處于緊繃狀態，提高了人控制玻璃窗投射出的影像面積大小的把控。

較佳的，所述內層玻璃與外層玻璃之間設有滑槽，窗簾的末端兩側固定有滑塊，滑塊于滑槽內滑移。

通過采用上述技術方案，滑塊與滑槽的配合，對窗簾收卷或展開過程中的移動軌跡進行限制，盡量的避免了窗簾布末端晃動并碰撞內層、外層玻璃的情況發生。由于晃蕩效果減弱，提高了人控制玻璃窗投射出的影像面積大小的把控。

較佳的，所述滑塊為圓桿狀且其弧面于滑槽內滑移。

通過采用上述技術方案，圓桿狀設置的優點，是相對一些方形桿而言的，方形桿由于截面邊長與對角線的長度不同，方形桿在轉動時，因為與滑槽接觸邊的長度改變，易發生卡頓現象；圓桿任意弧面的曲率相同，在滑移過程，圓桿即使發生輕微轉動，對窗簾順暢的收卷與展開運動影響較小，高了人控制玻璃窗投射出的影像面積大小的把控。

較佳的，所述轉軸的數量至少為二，且轉軸之間平行布置，轉軸上的窗簾上覆蓋有吸光層。

通過采用上述技術方案，至少有兩塊以上的窗簾布在進行升降動作，吸光層對外層玻璃投射的光線進行隔擋，減少光線進入內內側玻璃，提高了玻璃的隔光性能。

較佳的，所述窗簾為透明式，自外層玻璃至內層玻璃依次設置的窗簾上的吸光層厚度依次增加。

通過采用上述技術方案，窗簾是透明的，使得窗外的景色能夠透過窗簾，而由于吸光層，使得窗簾的整體透光率減小，而不同組合的窗簾在同時展開或單個展開時，人在窗簾位置看到景色模糊程度不相同，可以提高對人透過窗簾看景色的視覺效果。

較佳的，所述外層玻璃與內層玻璃均為low-e低輻射節能玻璃層。

通過采用上述技術方案，外門窗玻璃的熱損失是建筑物能耗的主要部分，占建筑物能耗的50%以上。有關研究資料表明，玻璃內表面的傳熱以輻射為主，占58%，這意味著要從改變玻璃的性能來減少熱能的損失，具有良好的節能、環保功能。

綜上所述，本實用新型具有以下有益效果：本玻璃窗具有良好的節能、環保功能以及隔音與隔熱功能。

附圖說明

圖1是實施例1是顯示窗簾與內層玻璃、外層玻璃的結構關系示意圖；

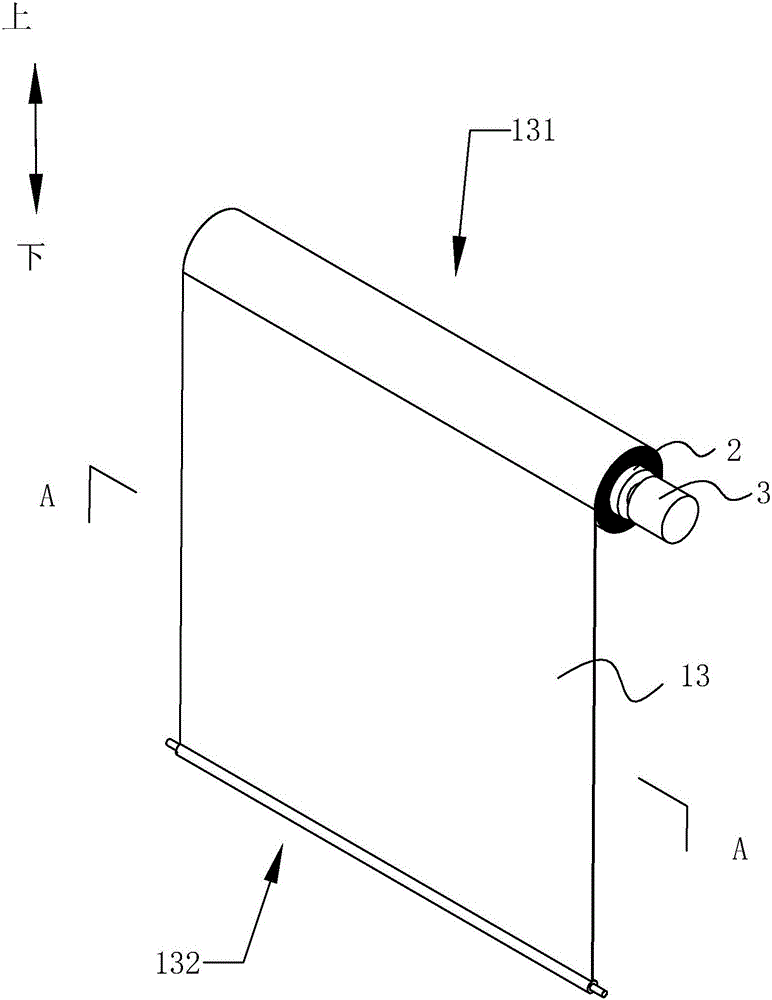

圖2是實施例1中窗簾、轉軸與電機的結構關系示意圖；

圖3是圖2中A-A的剖視圖；

圖4是實施例2中窗簾、橡皮筋以及固定塊之間的結構關系示意圖。

圖中：11、內層玻璃；12、外層玻璃；13、窗簾；131、首端；132、末端；14、擋條；2、轉軸；3、電機；4、長條桿；51、橡皮筋； 6、固定塊；71、滑塊；72、滑槽；8、吸光層。

具體實施方式

以下結合附圖對本實用新型作進一步詳細說明。

本具體實施例僅僅是對本實用新型的解釋，其并不是對本實用新型的限制，本領域技術人員在閱讀完本說明書后可以根據需要對本實施例做出沒有創造性貢獻的修改，但只要在本實用新型的權利要求范圍內都受到專利法的保護。

實施例1：內置窗簾13的隔音隔熱玻璃，如圖1所示，包括均由low-e低輻射節能玻璃制成且結構相同的內層玻璃11與外層玻璃12；內層玻璃11與外層玻璃12的周邊有擋條14隔擋并用膠水粘合形成空腔。

如圖1與圖2所示，內層玻璃11與外層玻璃12豎直安裝，空腔的上端設有用軸承固定的兩跟同高度的轉軸2，轉軸2的一端通過聯軸器連接在電機3的電機軸上，而電機3通過螺釘固定在擋條14上，兩轉軸2由各自的電機3驅動。電機3可通過電線與玻璃外側實現通電連接；轉軸2固定窗簾13的首端131，窗簾13的末端132位于首端131的豎直下方。電機3軸順時針轉動，使得窗簾13收卷；電機3逆時針轉動，窗簾13在末端132重力的牽引下順暢展開，由于窗簾13的收卷與展開均是相對于窗簾13末端132的上、下移動實現，窗簾13末端132位置的調整，可自由調整玻璃透過光線形成的影像。

窗簾13的末端132為直線條狀，直線條狀上穿插有不銹鋼制成的長條桿4，長條桿4的增重作用使得窗簾13的展開后的緊繃效果更加的顯著。

如圖3所示，靠近外層玻璃12的透明窗簾13涂刷有墨綠色的吸光層8，該吸光層8的的厚度為0.2mm，可投射局部的觀光線，使人看到較為暗的景色；而靠近內層玻璃11的窗簾13涂刷有墨綠色的吸光層8，該吸光層8的厚度為0.4mm；當兩層窗簾13疊加時，人難以透過兩層的窗簾13看到玻璃外的景色。

如圖1所示，內層玻璃11與外層玻璃12的兩側通過膠水固定有固定條。固定條上開設有滑槽72， 而窗簾13末端132的兩側針織固定有圓桿狀的滑塊71，滑塊71插入滑槽72，且滑塊71的弧形邊沿著滑槽72移動。滑塊71與滑槽72的配合對窗簾13的移動軌跡起到限制作用，使得窗簾13按照滑槽72的軌跡移動，減少了窗簾13的晃動。

實施例2：與實施例1的不同之處在于，如圖4所示，內層玻璃11與外層玻璃12之間通過膠水固定有圓桿狀的固定塊6。固定塊6與轉軸2置于玻璃的兩端，固定塊6可以鉤有彈簧或橡皮筋51，本實施例中采用橡皮筋51，橡皮筋51的另一端固定在窗簾13的末端132的滑塊71上，窗簾13收卷時，橡皮筋51拉伸，產生回復彈力使得窗簾13緊繃展開；且當窗簾13展開，對玻璃進行遮擋時，回復彈力將使得窗簾13順暢的展開。該設計的優點在于，當窗簾13橫向收卷或展開時，其窗簾13的重力時無法使得窗簾13有效的展開或收卷，此時，需要一個外力來使得窗簾13具有持久的展開趨勢。
