本實用新型涉及門窗結構技術領域，具體為一種安全防撬多功能金剛網門窗結構。

背景技術：

門窗按其所處的位置不同分為圍護構件或分隔構件，有不同的設計要求要分別具有保溫、隔熱、隔聲、防水、防火等功能，新的要求節能，寒冷地區由門窗縫隙而損失的熱量，占全部采暖耗熱量的25％左右。門窗的密閉性的要求，是節能設計中的重要內容。門和窗是建筑物圍護結構系統中重要的組成部分。作用之二：門和窗又是建筑造型的重要組成部分(虛實對比、韻律藝術效果，起著重要的作用)所以它們的形狀、尺寸、比例、排列、色彩、造型等對建筑的整體造型都要很大的影響。

金剛網門窗結構的出現大大加大了住宅的防護能力，但是目前階段的金剛網門窗結構存在諸多的不足之處，例如，安裝拆卸不方便，容易損壞，防護效果差，無法智能控制。

技術實現要素：

本實用新型的目的在于提供一種安全防撬多功能金剛網門窗結構，以解決上述背景技術中提出的安裝拆卸不方便，容易損壞，防護效果差，無法智能控制的問題。

為實現上述目的，本實用新型提供如下技術方案：一種安全防撬多功能金剛網門窗結構，包括窗戶框、安裝套和連接器，所述窗戶框的上方安裝有第一金剛網窗，第一金剛網窗的下方安裝有第三金剛網窗，第一金剛網窗的左側安裝有驅動器，且驅動器與第一金剛網窗通過鉸鏈轉動連接，驅動器的下方安裝有轉動連接桿，轉動連接桿的下方安裝有三通球，三通球的右側安裝有第三金剛網窗，第三金剛網窗的下方安裝有固定窗，固定窗上安裝有固定 套，第三金剛網窗的內部安裝有合金組合網窗，合金組合網窗的上下方設置有玻璃窗，固定窗的下方安裝有第二金剛網窗，第二金剛網窗安裝在墻面的上方，控制器安裝在固定窗的右側，連接器安裝在固定窗和第二金剛網窗之間。

優選的，所述固定套與固定窗通過固定卡和固定槽嵌入式連接。

優選的，所述驅動器為圓臺形結構，且驅動器上安裝有防繡死裝置。

優選的，所述安裝套共設置有四個，且四個安裝套分別安裝在合金組合網窗的左右兩側的拐角處。

與現有技術相比，本實用新型的有益效果是：該一種安全防撬多功能金剛網門窗結構的是通過多個金剛網窗配合固定窗和合金組合網窗組合在一起的，通過固定卡和固定槽鑲嵌安裝，大大方便了裝置的安裝和拆卸，且在裝置的中間位置安裝有玻璃窗，提高了裝置的透光性，且裝置整體是通過主控器智能控制驅動器來完成窗戶的打開和關閉，且主控器安裝在房子內部，避免了壞人通過撬窗打開窗戶，從而保護了住宅的安全，提高了裝置的安全防護功能，并增大了裝置的功能。

附圖說明

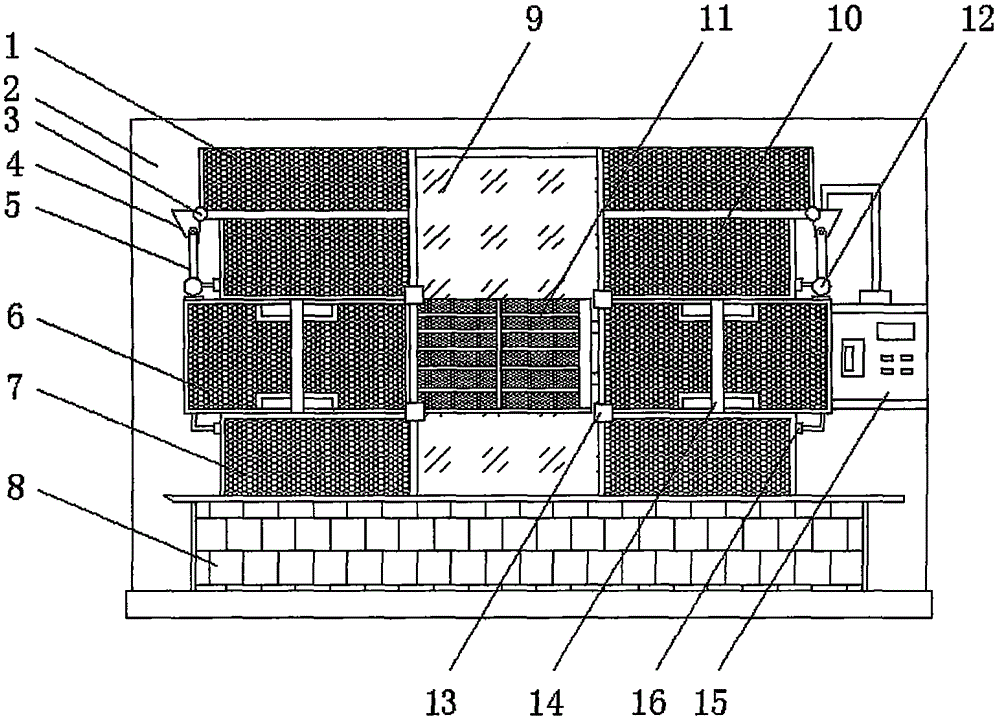

圖1為本實用一種安全防撬多功能金剛網門窗結構的結構示意圖。

圖中：1-第一金剛網窗；2-窗戶框；3-鉸鏈；4-驅動器；5-轉動連接桿；6-固定窗；7-第二金剛網窗；8-墻面；9-玻璃窗；10-第三金剛網窗；11-合金組合網窗；12-三通球；13-安裝套；14-固定套；15-控制器；16-連接器。

具體實施方式

下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例。基于本實用新型中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本 實用新型保護的范圍。

請參閱圖1，本實用新型提供的一種實施例：一種安全防撬多功能金剛網門窗結構，包括窗戶框2、安裝套13和連接器16，窗戶框2的上方安裝有第一金剛網窗1，第一金剛網窗1的下方安裝有第三金剛網窗10，第一金剛網窗1的左側安裝有驅動器4，且驅動器4與第一金剛網窗1通過鉸鏈3轉動連接，驅動器4的下方安裝有轉動連接桿5，轉動連接桿5的下方安裝有三通球12，三通球12的右側安裝有第三金剛網窗10，第三金剛網窗10的下方安裝有固定窗6，固定窗6上安裝有固定套14，第三金剛網窗10的內部安裝有合金組合網窗11，合金組合網窗11的上下方設置有玻璃窗9，固定窗6的下方安裝有第二金剛網窗7，第二金剛網窗7安裝在墻面8的上方，控制器15安裝在固定窗6的右側，連接器16安裝在固定窗6和第二金剛網窗7之間，固定套14與固定窗6通過固定卡和固定槽嵌入式連接，驅動器4為圓臺形結構，且驅動器4上安裝有防繡死裝置，安裝套13共設置有四個，且四個安裝套13分別安裝在合金組合網窗11的左右兩側的拐角處。

具體使用方式；該設備在使用時，通過主控器15控制驅動器4，使其控制轉動連接桿5左右擺動，從而控制第三金剛網窗10的開關，通過控制安裝套13控制合金組合網窗11上下滑動，通過控制固定套14完成對固定窗6的拆卸，通過控制連機器16，從而控制第二金剛網窗7在墻面8上左右滑動。

對于本領域技術人員而言，顯然本實用新型不限于上述示范性實施例的細節，而且在不背離本實用新型的精神或基本特征的情況下，能夠以其他的具體形式實現本實用新型。因此，無論從哪一點來看，均應將實施例看作是示范性的，而且是非限制性的，本實用新型的范圍由所附權利要求而不是上述說明限定，因此旨在將落在權利要求的等同要件的含義和范圍內的所有變化囊括在本實用新型內。不應將權利要求中的任何附圖標記視為限制所涉及的權利要求。
