本實用新型涉及晾衣架技術領域，尤其是一種可以折疊的晾衣架。

背景技術：

晾衣架是一種生活用品，晾衣架是家家戶戶都有的東西，可以用來晾曬衣物、被褥、鞋襪等。現有市場上有各種形式的晾衣架產品，從簡單的晾衣繩，到可折疊的晾衣架，再到升降式晾衣架等等，但是晾衣架很占空間，很多小型的房子都沒有足夠的地方晾衣服，隨便在房子里面掛普通的晾衣架又很不美觀，同時也會顯得房間更加擁擠。

技術實現要素：

本實用新型要解決的技術問題：為了解決現有普通的晾衣架裝配復雜，同時很占空間問題，本實用新型提供了一種可以折疊的晾衣架，晾衣桿支座上設有若干個晾衣桿，晾衣桿可向晾衣桿支座的一側進行折疊，不用的時候可以進行折疊，占空間較少，有效的解決了現有普通的晾衣架裝配復雜，同時很占空間問題。

本實用新型解決其技術問題所采用的技術方案是：

一種可以折疊的晾衣架,包括支撐桿、與支撐桿一端連接的底座以及與支撐桿另一端連接的晾衣桿支座，所述晾衣桿支座上設有若干個晾衣桿，所述晾衣桿可向所述晾衣桿支座的一側進行折疊。

具體地，所述底座上設有若干個可向所述底座內側進行折疊的支腿連接部。

具體地，所述支腿連接部上設有相應的支腿。

具體地，所述晾衣桿支座上設有用于方便所述晾衣桿進行折疊的容納部。

具體地，所述晾衣桿上設有第一轉動端部，形成所述容納部的兩側的晾衣桿支座側面上設有使第一轉動端部轉動的開口。

具體地，形成所述容納部的兩側的晾衣桿支座側面上還設有滑槽，所述晾衣桿上設有沿滑槽移動的滑動端部。

具體地，所述底座上設有軸孔，所述支腿連接部上設有轉軸，轉軸可繞所述軸孔進行轉動。

具體地，所述底座靠近所述支腿連接部的兩內側壁上設有限位部，所述支腿連接部上設有第二轉動端部，所述支腿連接部進行轉動時，所述第二轉動可實現在不同的限位部之間的移動。

優選地，所述限位部為2個。

優選地，所述晾衣桿為6個。

本實用新型的有益效果是：本實用新型提供了一種可以折疊的晾衣架，所述晾衣桿支座上設有若干個晾衣桿，所述晾衣桿可向所述晾衣桿支座的一側進行折疊，不用的時候可以進行折疊，占空間較少，有效的解決了現有普通的晾衣架裝配復雜，同時很占空間問題；所述底座上設有若干個可向所述底座內側進行折疊的支腿連接部，底座不用時也可以折疊，減少占用空間；所述晾衣桿上設有第一轉動端部，形成所述容納部的兩側的晾衣桿支座側面上設有使第一轉動端部轉動的開口，，形成所述容納部的兩側的晾衣桿支座側面上還設有滑槽，所述晾衣桿上設有沿滑槽移動的滑動端部，結構簡單，裝配和使用都比較方便。

附圖說明

下面結合附圖和實施例對本實用新型進一步說明。

圖1是本實用新型的主視圖；

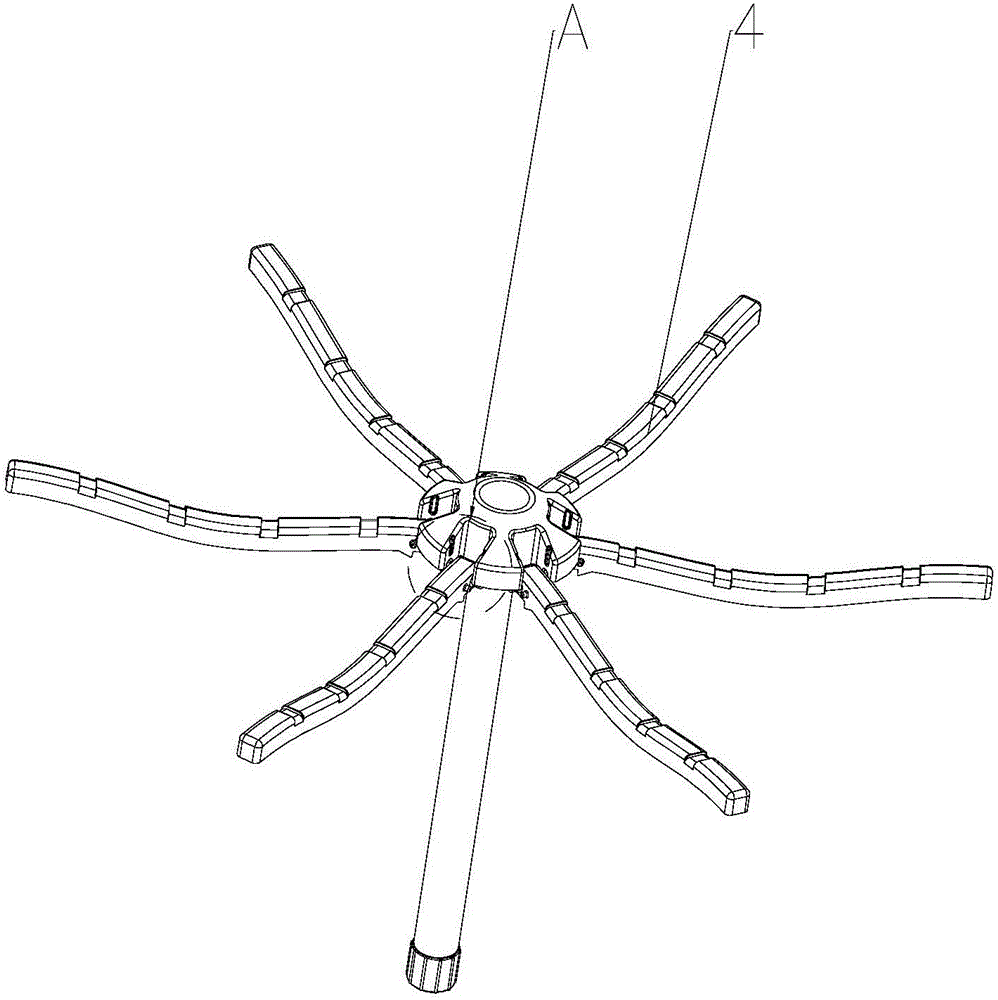

圖2是本實用新型的晾衣桿支座部分的結構示意圖；

圖3是圖2的A處放大圖；

圖4是本實用新型的底座處不加支腿的結構示意圖；

圖5是圖4的B處放大圖。

圖中：1.支撐桿，2.底座，22.限位部，3.晾衣桿支座，31.容納部，32.開口，33.滑槽，4.晾衣桿，41.第一轉動端部，42.滑動端部，5.支腿連接部，51.第二轉軸，52.第二轉動端部，6.支腿。

具體實施方式

現在結合附圖對本實用新型作進一步詳細的說明。這些附圖均為簡化的示意圖，僅以示意方式說明本實用新型的基本結構，因此其僅顯示與本實用新型有關的構成。

實施例1

一種可以折疊的晾衣架,包括支撐桿1、與支撐桿1一端連接的底座2以及與支撐桿1另一端連接的晾衣桿支座3，晾衣桿支座3上設有若干個晾衣桿4，晾衣桿4可向晾衣桿支座3的一側進行折疊，晾衣桿支座3上設有用于方便晾衣桿4進行折疊的容納部31，晾衣桿4上設有第一轉動端部41，形成容納部31的兩側的晾衣桿支座3側面上設有使第一轉動端部41轉動的開口32，形成容納部31的兩側的晾衣桿支座3側面上還設有滑槽33，晾衣桿4上設有沿滑槽33移動的滑動端部42。

當不使用時，直接往晾衣桿支座3上側進行折疊即可。

實施例2

同實施例1基本相同，不同之處在于：底座2上設有若干個可向底座2內側進行折疊的支腿連接部5，支腿連接部5上設有相應的支腿6，底座2上設有軸孔，支腿連接部5上設有轉軸51，轉軸51可繞軸孔進行轉動，底座2靠近支腿連接部5的兩內側壁上設有限位部22，支腿連接部5上設有第二轉動端部52，支腿連接部52進行轉動時，第二轉動52可實現在不同的限位部22之間的移動。

當不使用時，上部直接往晾衣桿支座3上側進行折疊，底部直接往底座2的內側進行收疊即可。

以上述依據本實用新型的理想實施例為啟示，通過上述的說明內容，相關工作人員完全可以在不偏離本項實用新型技術思想的范圍內，進行多樣的變更以及修改。本項實用新型的技術性范圍并不局限于說明書上的內容，必須要根據權利要求范圍來確定其技術性范圍。
