本實用新型屬于門窗技術領域，具體涉及一種防盜門，特別是一種適用于北方地域寒冷天氣，在防盜的同時兼顧防寒保暖功能，密閉性好，裝飾性強的楔形防寒防盜密閉門。

背景技術：

現有技術的防盜門的門框大多是由內側邊、外側邊和擋邊組成的簡單的直角半圍合框體結構，框體內側為墻體，這類門框和門扇的配合方式，一旦門框被破壞后，門扇與門框之間由于沒有咬合連接的結構，缺少必要的防護，使得盜賊會選擇破壞門框從而快速的拆下門扇與門框連接處的合頁鉸鏈，從而進入到室內。并且，現有防盜門由于門扇與門框之間存在縫隙，密閉性能較差，防寒能力不足，不適合北方春季風沙大、冬季寒冷的天氣狀況，使住戶備受噪音和漏風等困擾，雖然用膠帶或棉布把門縫隙粘上或塞起可以起到一定的緩解作用，但效果十分有限，而且影響美觀、清潔困難。

現有技術通過簡單圍合結構形成的門框框體，使門框和門扇結合處缺少必要的防護結構且縫隙較大，防盜性能差，密閉防塵和保溫效果不好，室內取暖資源浪費嚴重，故有必要對現有技術的防盜門進行改進。

技術實現要素：

本實用新型就是針對上述問題，提供一種適用于北方地域寒冷天氣，在防盜的同時兼顧防寒保暖功能，密閉性好，裝飾性強的楔形防寒防盜密閉門。

本實用新型所采用的技術方案是：該楔形防寒防盜密閉門包括門框，門扇，合頁，門鏡和門鎖，其技術要點是：所述門扇由內側的實木復合雕花板，外側的防寒發泡水泥板，以及實木復合雕花板和防寒發泡水泥板之間填充的硅酸鋁棉組成；所述門框橫截面在鎖側位于門扇外側的一端為外側邊框，外側邊框向門扇內側延伸的平直段與平直搭接邊框連接，平直搭接邊框的橫截面形狀為一直角折彎段；平直搭接邊框的端部與凸出咬合邊框連接，凸出咬合邊框橫截面的前段形狀也為一直角折彎段，凸出咬合邊框橫截面的后段形狀為朝向門扇外側的U型凸起段，U型凸起段的端部延伸至門扇內側；U型凸起段的端部與位于門扇內側一端的內側邊框相交匯處，設置有朝向門扇內側的實木復合雕花板的凸邊；所述門扇橫截面鎖側的外側端設置雙勾邊結構咬口，第一勾邊咬口與外側邊框平直段相配合，第二勾邊咬口與門框的平直搭接邊框的直角折彎段相配合，第一勾邊咬口和第二勾邊咬口內側均設置有密封膠條，門扇鎖側截面的中部設置有與第二勾邊咬口相連的內凹咬口，內凹咬口的內部布置有密封膠條，內凹咬口與門框的凸出咬合邊框的U型凸起段相配合；門扇橫截面鎖側的內側端設置有凹槽，凹槽與門框的凸邊相配合，凹槽內設置有密封膠條；所述門框橫截面在合頁側位于門扇外側的一端為外側邊框，外側邊框向門扇內側延伸的平直段通過合頁與門扇連接，門框位于門扇內側一端為內側邊框，門框合頁側的外側邊框和內側邊框之間設置有與門扇側邊相垂直的、凹向墻體側的內凹邊框，內凹邊框內設置有密封膠條；所述門扇橫截面合頁側的外側設置有勾邊咬口，勾邊咬口與外側邊框的平直段相配合，勾邊咬口內側設置有密封膠條；門扇橫截面合頁側的內側端部設置有反凸咬口，反凸咬口與門框的內凹邊框相配合；合頁側的門扇側面與門框側面的貼合部，沿垂直地面的方向設置有由兩條密封條組成的配合密封條，兩條密封條分別設置在門扇的側面和門框的側面。

所述配合密封條設置在門扇側面的密封條的橫截面形狀為凸型，設置在門框側面的密封條的橫截面形狀為凹型。凸凹配合的兩條密封條所組成的配合密封條，可取得良好的密閉防塵和保溫效果。

所述門框的材料采用厚度為1.8mm的冷軋鍍鋅鋼板。以增強門框的強度。

所述門扇外側的防寒發泡水泥板的厚度為15mm，所述門扇內側的實木復合雕花板的厚度為15mm。以增加門扇的強度以及抗折抗壓性能，并提升門扇的整體美觀性。

所述門鎖為智能電控門鎖，智能電控門鎖上設置有指紋密碼器，藍牙，刷卡器和智能鑰匙。以進行指紋認證開鎖，實現出入防侵，通知鎖定，接近喚醒，暴力開鎖報警等功能。

所述門鏡為智能門鏡，智能門鏡設置有紅外夜視超廣角攝像頭，語音報警器，熱感應偵測儀。以確保在夜晚沒有照明時，依然可看清來訪人，并自動偵測拍照和攝像，提示門外有人。

本實用新型的有益效果：由于本實用新型采用由內側的實木復合雕花板，外側的防寒發泡水泥板以及中間填充的硅酸鋁棉組成的門扇；門扇鎖側的雙勾邊結構咬口分別與門框的外側邊框平直段和平直搭接邊框的直角折彎段相配合，門扇鎖側的內凹咬口與門框的凸出咬合邊框的U型凸起段相配合，門扇鎖側的門內側端部設置的的凹槽與門框的凸邊相配合；門扇合頁側的勾邊咬口與門框合頁側的外側邊框相配合，門扇合頁側的反凸咬口與門框合頁側的內凹邊框相配合；合頁側的門扇側面與門框側面的貼合部設置有配合密封條的結構形式，所以其結構緊湊，設計合理，門體強度高，防盜性能好，可有效阻斷空氣流動，密閉防塵和保溫效果明顯，避免室內取暖資源的浪費，節能環保。

附圖說明

圖1是本實用新型的一種結構示意圖。

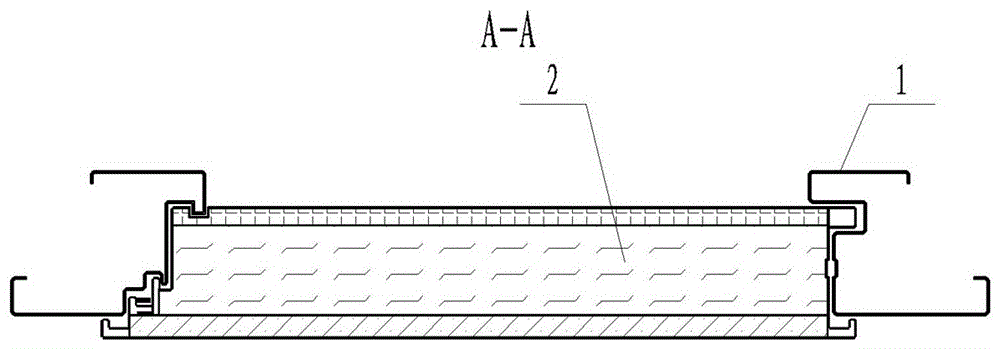

圖2是圖1沿A—A線的剖視圖。

圖3是圖2中鎖側的局部放大圖。

圖4是圖2中合頁側的局部放大圖。

圖中序號說明：1門框、2門扇、3合頁、4門鏡、5門鎖、6實木復合雕花板、7防寒發泡水泥板、8硅酸鋁棉、9內側邊框、10凸邊、11凹槽、12外側邊框、13平直搭接邊框、14第一勾邊咬口、15密封膠條、16第二勾邊咬口、17內凹咬口、18凸出咬合邊框、19 反凸咬口、20內凹邊框、21勾邊咬口、22配合密封條。

具體實施方式

根據圖1～4詳細說明本實用新型的具體結構。該楔形防寒防盜密閉門包括門框1，通過合頁3與門框1相連接的門扇2，設置在門扇2中上部的門鏡4和設置在門扇2一側的門鎖5，其中門扇2由內側的實木復合雕花板6，外側的防寒發泡水泥板7，以及內側實木復合雕花板6和外側防寒發泡水泥板7之間填充的具有良好熱穩定性和化學穩定性的硅酸鋁棉8組成。門框1橫截面在門的鎖側，位于門扇2外側的一端為外側邊框12，外側邊框12向門扇2內側延伸的平直段與平直搭接邊框13連接，平直搭接邊框13的橫截面形狀為一直角折彎段；平直搭接邊框13的端部與凸出咬合邊框18相連接，凸出咬合邊框18橫截面形狀的前段也為一直角折彎段，凸出咬合邊框18橫截面形狀的后段為朝向門扇2外側的U型凸起段，U型凸起段的端部延伸至門扇2內側；U型凸起段的端部與位于門扇2內側一端的、直角折彎形狀的內側邊框9的相交匯處，設置有朝向門扇2內側的實木復合雕花板6、并與門扇2表面垂直的凸邊10。為了與門框1橫截面鎖側的具體形狀相匹配，門扇2橫截面鎖側的外側端設置雙勾邊結構形式的咬口，雙勾邊結構咬口由內外相鄰布置的第一勾邊咬口14和第二勾邊咬口16所組成，第一勾邊咬口14與門框1的外側邊框12平直段相配合，第二勾邊咬口16與門框1的平直搭接邊框13的直角折彎段相配合，以增強門體鎖側防盜結構的強度；第一勾邊咬口14和第二勾邊咬口16與門框1相配合的、朝向門內側的一面均設置有密封膠條15，兩層密封膠條15起到雙重密閉防塵和保溫的作用；門扇2鎖側截面的中部設置有內部布置有密封膠條15的內凹咬口17，內凹咬口17與第二勾邊咬口16相連，內凹咬口17與門框1的凸出咬合邊框18的U型凸起段相配合，以通過門框1與門扇2的凸凹互鎖咬合搭接結構來實現防盜強度和防撬性能的提升。門扇2橫截面鎖側的門內側端設置有凹槽11，凹槽11與門框1的凸邊10相配合，并且凹槽11內設置有密封膠條15，以阻斷空氣流動，更好地起到防盜和防塵保溫的作用。

固定在墻體上的門框1的橫截面在門的合頁3側位于門扇2外側的一端為外側邊框12，外側邊框12為簡單的平直結構，外側邊框12向門扇2內側延伸的平直段通過合頁3與門扇2相連，門框1位于門扇2內側一端為內側邊框9，門框1合頁3側的外側邊框12和內側邊框9兩端之間設置有與門扇2側邊相垂直的、凹向墻體側的內凹邊框20，內凹邊框20內設置有密封膠條15。為了與門框1橫截面合頁3側的具體形狀相匹配，門扇2橫截面合頁3側的外側設置有勾邊咬口21，勾邊咬口21與外側邊框12的平直段相配合，以增強門體合頁3側防盜結構的強度；勾邊咬口21與門框1相配合的、朝向門內側的一面設置有密封膠條15，起到密閉防塵和保溫的作用；門扇2橫截面合頁3側的內側端部設置有反凸咬口19，反凸咬口19與門框1合頁3側的內凹邊框20相配合，實現內側封閉咬合，增強門體合頁3側防盜結構強度。

合頁3側的門扇2側面與門框1側面的貼合部，沿垂直地面的方向設置有配合密封條22，配合密封條22由分別設置在門扇2的側面和門框1的側面的兩條密封條所組成。配合密封條22設置在門扇2側面的密封條的橫截面形狀為凸型，設置在門框1側面的密封條的橫截面形狀為凹型，凸凹配合的兩條密封條所組成的配合密封條22，能夠增強門體的密閉防塵和保溫效果。

為了增強連接在墻體上的門框1的強度，門框1的材料采用1.8mm厚冷軋鍍鋅鋼板。

為了增加門扇2的強度以及抗折抗壓性能，提升門扇2的整體美觀性，門扇2外側的防寒發泡水泥板7的厚度為15mm，門扇2內側的實木復合雕花板6的厚度為15mm。

為了進行指紋認證開鎖，實現出入防侵，通知鎖定，接近喚醒，暴力開鎖報警等功能，門扇2一側的門鎖5為智能電控門鎖，在智能電控門鎖上設置指紋密碼器，藍牙，刷卡器和智能鑰匙。

為了確保在夜晚沒有照明的情況下，依然可以看清來訪人的五官和體貌特征，并自動偵測拍照和攝像，提示門外有人，門扇2中上部的門鏡4為智能門鏡，在智能門鏡上設置紅外夜視超廣角攝像頭，語音報警器，熱感應偵測儀。

使用時，將門扇2通過合頁3安裝在門框1上，門扇2鎖側的外側端設置的內側帶有密封膠條15的雙勾邊結構咬口的第一勾邊咬口14，與門框1的外側邊框12平直段相配合，形成第一層平直搭接咬口區，增強門體結構強度，起到第一層防盜和密閉防塵、保溫作用。與第一勾邊咬口14內側相鄰的第二勾邊咬口16，與門框1的平直搭接邊框13的直角折彎段相配合，形成第二層平直搭接咬口區，增強門體防盜結構強度并起到第二層防盜和密閉防塵、保溫作用。門扇2鎖側截面的中部與第二勾邊咬口16相連的內凹咬口17，與門框1的凸出咬合邊框18的U型凸起段相配合，利用門框1與門扇2的凸凹互鎖咬合搭接，形成第三層咬合結構區，門體的防盜強度和防撬性能提升到原來的2倍，并且門扇2的凹陷部分內設置的U型密封膠條15，與門框1凸起部分完美密合，阻斷空氣流動。門扇2鎖側的門內側端部設置的內部布置有密封膠條15的凹槽11，與門框1的凸邊10相配合，形成第四層凸凹咬合結構區，起到對空氣流動進行二次阻斷、增強防塵保溫效果的作用。

門扇2合頁3側的外側設置的帶有密封膠條15的勾邊咬口21，與門框1合頁3側的外側邊框12的平直段相配合，增強門體合頁3側防盜結構的強度，起到密閉防塵和保溫的作用。門扇2合頁3側的內側端部的反凸咬口19與門框1合頁3側的帶有密封膠條15的內凹邊框20相配合，實現門體內側的封閉咬合，這種門框1內凹、門扇2反凸的結構形式，確保在合頁3被破壞的情況下，門扇2也不會脫落，增強了合頁3側的防盜性能。并且，合頁3側的門扇2側面與門框1側面的貼合部，沿垂直地面的方向設置的、由兩條凸凹配合的密封條所組成的配合密封條22，在使用過程中，增強了門體合頁3側的密閉防塵和保溫效果。

由于門扇2的內側實木復合雕花板6和外側防寒發泡水泥板7之間填充了的具有良好熱穩定性和化學穩定性的硅酸鋁棉8，所以門體的保溫性能提高到原來的2倍。

智能電控門鎖采用SHP-DP728型指紋密碼鎖，設置有推拉式的手柄，同時還具有手機藍牙、刷卡和智能鑰匙開門功能，還可以查詢家人的出入記錄，短信通知家人回家。智能門鏡采用ZJA-M200型門鏡，帶有 WIFI接收存儲，手機APP實時監控，智能語音報警，SOS緊急電話、短信呼救，語音對講功能，并設置有日夜兩用型170°超廣角安防攝像頭以及高清高亮顯示觸摸屏，清晰記錄每位訪客的信息，PIR熱感應偵測，有效距離2M，呼吸燈閃爍提示門外有人，增強安全性。

使用該楔形防寒防盜密閉門，可節約室內空調用電20%～30%，地板和家具上的灰塵也明顯減少，噪音污染能下降50%～80%，冬天在同樣的取暖條件下，可有效節約室內取暖資源，使熱量不再浪費，保溫、節能。

該楔形防寒防盜密閉門不但可作為北方地域平常住戶家的入戶門，并且由于其具有良好的密閉性能，也可以作為廠房或車間無塵區域的封閉門。
