本實用新型涉及一種凈化系統，尤其涉及一種微縮型水果/蔬菜的食品凈化系統。

背景技術：

在日常生活中，食品清潔主要有兩種方式，一是手工清洗，二是機器清洗。

手工清洗不僅勞動強度大，費時、費力、廢水，而且清洗效果不好，常常不能徹底清除殘留農藥、細菌、寄生蟲卵等有害物質，給人們的健康造成巨大隱患。

而采用機器對食品進行清洗又分為以下幾種方式：純機械攪拌式、水流沖洗式、臭氧消毒式以及水羥基氧化式。其中，機械攪拌式和水流沖洗式對食品損傷大、營養損失多，動力和水消耗大，且不能有效徹底清洗；采用臭氧消毒式清洗，對臭氧濃度不易把控，且臭氧在水中溶解度小，多余臭氧釋放到空氣中，被人吸入后會對人體造成傷害；水觸媒食品凈化的工作原理是：水在電機作用下生成羥基自由基，它是氫氧根失去一個電子形成的，具有極強的獲得電子的能力，羥基自由基與有機物發生反應，能夠將其氧化產生對人體無害的穩定的氧氣、二氧化碳、水、礦物鹽等，用于食品清潔具有安全性高、清洗徹底的效果，并且可以大量節約電能和水資源。

中國實用新型專利CN204861051U公開了一種《食品凈化裝置》，提供了一種利用水羥基對食品進行清潔的裝置，該食品凈化裝置包括凈化容器、發生器罩、發生器、循環管和循環泵，所述凈化容器的一個側面設置開口、另一個側面的下部設置有循環吸水口；所述發生器罩設置在凈化容器的開口側外側，發生器罩的下部設置有循環進水口、一個側面設置有開口，且發生器罩的開口與凈化容器的所述開口相配合；所述發生器設置在發生器罩的內部，且發生器設置在發生器罩的與開口側相對的側面用于生產水羥基功能團；所述循環管的一端與循環吸水口相連接、另一端與循環進水口相連接；所述循環泵設置在凈化容器內部，以用于驅動凈化容器內部的水循環并促進水流在水循環管內的流動。具有清洗安全、高效等優點，同時節約了電能和水資源，但是存在以下缺點：1.循環泵設置在凈化容器內部，占用了凈化容器的空間，造成有效空間的浪費；2.需要設置循環吸水口和循環管，循環管的一端與循環吸水口相連接、另一端與循環進水口相連接，循環泵促進水流在水循環管內的流動，導致系統龐大而復雜，安裝不便。3.未設置檢測凈化程度的裝置，使用者并不知道凈化容器內的食品是否已經完成凈化，盲目地凈化導致浪費時間和能源。

技術實現要素：

本實用新型針對現有技術中存在的以上問題，旨在提供一種安裝便捷，不需要預留額外的安裝位置的微縮型食品凈化系統，本實用新型采用的技術方案如下：

一種微縮型食品凈化系統，包括水槽，以及設置于水槽同一側的食品凈化器、控制裝置、動力裝置和供電裝置，所述食品凈化器和動力裝置分別與控制裝置電性連接，控制裝置與供電裝置電性連接。

所述控制裝置包括控制面板和控制器，所述水槽的頂面為水平面板，所述控制面板嵌設于所述水平面板，所述控制器設置于所述控制面板的下方，與所述控制面板一體化設置。

所述控制器的外側設置有長方形的控制器保護殼體，所述控制器保護殼體與所述水平面板固定連接。

所述供電裝置采用超薄電源，所述超薄電源固定安裝于所述控制器保護殼體上。

所述水槽包括小水槽和大水槽，所述小水槽的側壁開設有水流交換口，所述食品凈化器外掛于所述小水槽的側壁，并通過所述水流交換口與所述小水槽連通。

所述水流交換口處設有濾網，用于阻止水槽中的菜或雜物進入所述食品凈化器。

所述食品凈化器與所述小水槽的側壁緊密連接，所述超薄電源位于所述食品凈化器的外側，所述食品凈化器的厚度與所述超薄電源的厚度之和小于所述水平面板的寬度。

所述動力裝置外掛于所述大水槽的側壁，并與所述食品凈化器通過連接件連通。

所述水槽的底部設有廢水排放口，所述廢水排放口設有排水閥，所述排水閥與所述控制裝置電連接。

所述微縮型食品凈化系統，還包括新水注入口，所述新水注入口為設置于所述水槽上方的水龍頭，該水龍頭與所述控制裝置電連接。

有益效果：本實用新型提供的微縮型食品凈化系統包括水槽、食品凈化器、控制裝置、動力裝置和供電裝置，由于水槽、食品凈化器、控制裝置、動力裝置和供電裝置形成一個整體，結構簡單緊湊，本微縮型食品凈化系統獨立于廚房柜臺進行移動售賣，安裝便捷，不需要預留額外的安裝位置。

附圖說明

圖1是本實用新型提供的微縮型食品凈化系統的一實施例的示意圖；

圖2是圖1所示的微縮型食品凈化系統的另一角度示意圖。

具體實施方式

下面結合附圖對本實用新型的一種微縮型食品凈化系統的具體實施方式、發明目的及其有益效果作進一步說明：

本實用新型提供的一種微縮型食品凈化系統，包括水槽10，食品凈化器20、控制裝置、動力裝置和供電裝置，食品凈化器和動力裝置分別與控制裝置電性連接，控制裝置與供電裝置電性連接。

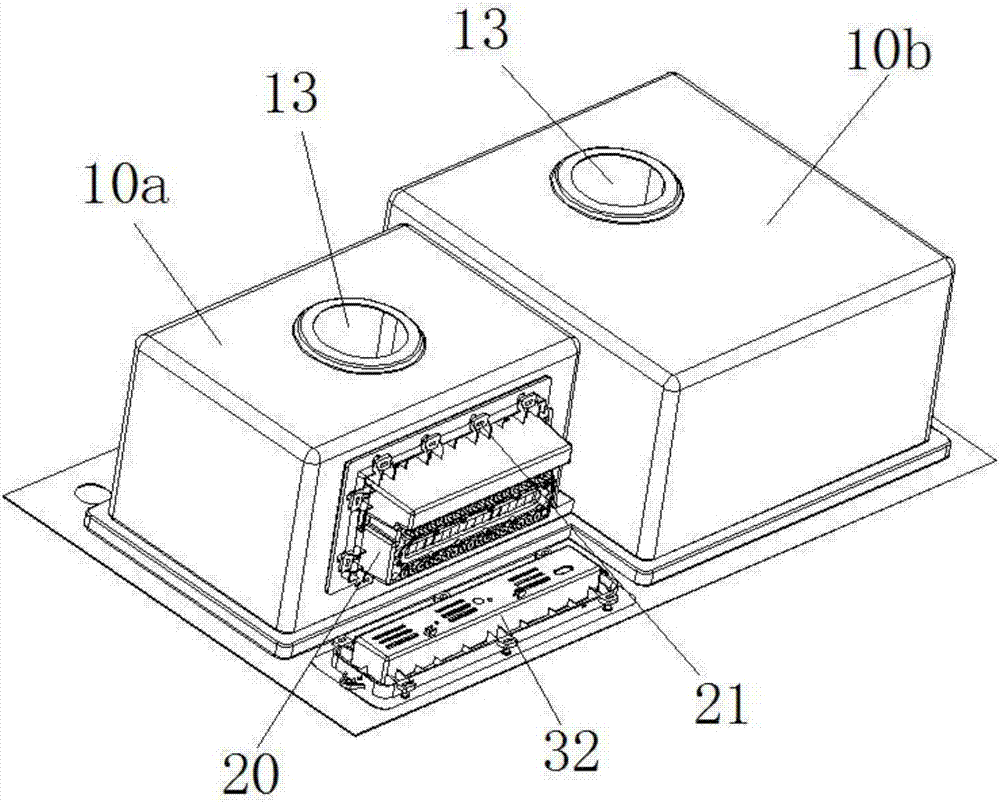

圖1、圖2是本實用新型提供的微縮型食品凈化系統的一實施例的示意圖，本實施例中，水槽設有兩個，包括一個相對較大的大水槽10b，和一個相對較小的小水槽10a，小水槽10a的側壁設有水流交換口，食品凈化器20安裝于前側壁的外表面，通過流水交換口與小水槽10a連通。食品凈化器20具有一敞口面，該敞口面與水流交換口的外圍配合設置，水流交換口的外圍設有臺階面，該臺階面上環繞水流交換口均布多個安裝孔21，通過螺栓固定安裝，并且進一步在敞口面和臺階面之間設有密封圈，以確保不漏水。控制裝置包括控制面板31和控制器，水槽10的頂面為水平面板11，控制面板31嵌設于水平面板11，控制器設置于控制面板31的下方，與控制面板31一體化設置，控制器封裝于長方形的控制器保護殼體32內，控制器保護殼體32固定安裝于水平面板11的下表面。本實施例中供電裝置采用超薄電源，超薄電源安裝于控制器保護殼體32上，充分利用控制器保護殼體32和食品凈化器20之間的空間。由于食品凈化器20與小水槽10a的側壁緊密連接，超薄電源位于食品凈化器20的外側，食品凈化器20的厚度與超薄電源的厚度之和小于水平面板11的寬度。

本實施例提供的微縮型食品凈化系統，包括新水注入口12和廢水排放口13，新水注入口為設置于水槽上方的水龍頭，廢水排放口13設置于水槽的底部，廢水排放口13設有電磁閥，電磁閥與控制器電信號連接。圖1僅示意出了自來水水龍頭安裝孔和洗手液容器安裝孔，容易理解的是，還可設置凈化水水龍頭安裝孔。

本實施例中的食品凈化器20包括水觸媒發生裝置，水觸媒發生裝置包括發生器殼體和設置于發生器殼體內的多個電極板，發生器殼體的底部設有一進氣口和多個出氣孔，水觸媒發生裝置的進氣口和氣體發生裝置通過輸氣管連通，氣體發生裝置作為動力裝置將氣體吹入水槽中，帶動水體在水槽和食品凈化器之間循環運動。在其它實施例中，也可采用其它動力裝置驅動水體循環運動。

進一步地，水槽10的水流交換口處設有濾網40，用于阻止水槽10中的菜或雜物進入食品凈化器。

進一步地，水槽10還包括蓋板，蓋板的背面設有凸起的濾水籃，用于輔助按壓蔬菜至水槽中充分地與水體接觸。

進一步地，本實用新型提供的微縮型食品凈化系統還包括農藥檢測裝置，農藥檢測裝置設置于食品凈化器20內或者水槽10內，農藥檢測裝置通過設置于控制面板31的顯示器與控制器電信號連接。顯示器通過不同的顏色或者數字顯示水槽中的農藥含量。

本實施例提供的微縮型食品凈化系統用于水槽的寬度較寬的情況，例如寬度超過450mm以上的水槽，若將控制面板31設計在水槽后面，使用時手伸很長要跨過水槽，不夠人性化。因此將控制面板31設計在水槽前面，使用時方便更人性化。食品凈化裝置、供電裝置、氣體發生裝置等也一并設置于水槽前面。

對于水槽寬度較小的情況，例如寬度小于450mm的水槽，可將控制面板111設計在水槽后面，食品凈化系統、供電裝置、氣體發生裝置等也設置于水槽后面，這樣使柜體的前面空間較大，可以更好地利用柜體前面空間。

水槽的數量也可設置為一個，將控制面板設置于水槽的右側面，食品凈化系統和供電裝置也設置于水槽右側面，氣體發生裝置可設置于水槽的后側面，以更好地利用柜體轉角位置和柜體的臺面。

綜上，本實用新型提供的微縮型食品凈化系統包括水槽、食品凈化器、控制裝置、動力裝置和供電裝置，由于水槽、食品凈化器、控制裝置、動力裝置和供電裝置形成一個整體，結構簡單緊湊，本微縮型食品凈化系統獨立于廚房柜臺進行移動售賣，安裝便捷，不需要預留額外的安裝位置。

根據上述說明書的揭示和教導，本實用新型所屬領域的技術人員還可以對上述實施方式進行變更和修改。因此，本實用新型并不局限于上面揭示和描述的具體實施方式，對實用新型的一些修改和變更也應當落入本實用新型的權利要求的保護范圍內。此外，盡管本說明書中使用了一些特定的術語，但這些術語只是為了方便說明，并不對本實用新型構成任何限制。
