本實用新型屬于安裝工程領域，涉及一種太陽能光伏板和梭形百葉系統相結合的遮陽產品。

背景技術：

能源與節能已經成為當今世界探討的一個熱題。眾所周知，我國是資源、能源匱乏的國家，國家非常重視資源能源的節約，將保護環境作為基本國策。在建筑行業，國家大力倡導綠色建筑、節能建筑，并且出臺了多項具體的規范規程及行業標準，對建筑節能設計提出了具體的要求，建筑遮陽技術應用在此大環境下應運而生。

現有太陽能遮陽窗在陽光較弱時發電性能較差。

技術實現要素：

為解決以上問題，本實用新型的任務是提供一種綠色環保、弱光發電性能好的太陽能光伏板和梭形百葉系統相結合的遮陽產品，具體由以下技術方案實現：

本實用新型的一種太陽能光伏板和梭形百葉系統相結合的遮陽產品，包括遮陽窗本體，其特征在于：所述遮陽窗本體由葉片、傳動桿、傳動馬達、邊框組成，所述葉片位于邊框內，所述葉片外側設有空心軸，所述空心軸內設有光伏組件，空心軸為不銹鋼材料，可穿過2根2.5mm導線；所述空心軸兩端通過中性硅酮結構膠與葉片粘合，所述中性硅酮結構膠側面露出部分采用雙面膠條封口，所述葉片中間設有接線盒，所述葉片內側上方設有耳板，所述耳板上設有安裝孔，所述葉片通過螺栓連接于傳動桿，所述螺栓設于安裝孔內，所述傳動馬達設于傳動桿內側，所述傳動馬達內部設有蓄電池，所述傳動馬達與傳動桿連接，啟動馬達可通過傳動桿實現葉片的翻轉。

作為優選，所述葉片兩端設有端蓋，所述葉片通過轉軸與邊框相連，所述轉軸外側設有軸套，所述軸套和邊框之間設有尼龍套，減小葉片與邊框長期摩擦造成的磨損。

作為優選，所述葉片采用鋁合金型材，所述光伏組件采用玻璃組件，所述光伏組件嵌入式安裝于葉片內，所述光伏組件通過光伏電纜與蓄電池相連，所述光伏電纜隱藏于所述鋁合金型材內部，更美觀，同時更安全。

作為優選，所述葉片寬度300mm，所述光伏組件寬度260mm。

與現有技術比較，本實用新型具有以下優點：本實用新型將太陽能光伏板與梭形百葉遮陽窗相結合，將太陽能板的發電性能與遮陽葉片的角度可調節性相互配合，更大限度的吸收和轉化太陽光照，同時采用更大寬度的光伏組件，使之在弱光條件下也能有很好的發電性能。

附圖說明

圖1為本實用新型的結構平面圖；

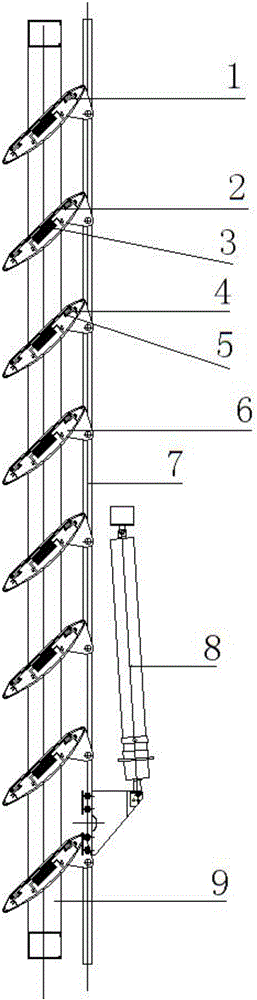

圖2為本實用新型的縱向剖面圖；

圖3為本實用新型葉片的結構示意圖。

具體實施方式

下面結合附圖及實施例描述本實用新型具體實施方式：

由圖1到圖3所示可知，本實用新型的一種太陽能光伏板和梭形百葉系統相結合的遮陽產品，包括遮陽窗本體，其特征在于：所述遮陽窗本體由葉片6、傳動桿7、傳動馬達8、邊框9組成，所述葉片6位于邊框9內，所述葉片6外側設有空心軸1，所述空心軸1內設有光伏組件2，空心軸1為不銹鋼材料，可穿過2根2.5mm導線；所述空心軸1兩端通過中性硅酮結構膠4與葉片6粘合，所述中性硅酮結構膠4側面露出部分采用雙面膠條5封口，所述葉片6中間設有接線盒3，所述葉片6內側上方設有耳板，所述耳板上設有安裝孔，所述葉片6通過螺栓連接于傳動桿7，所述螺栓設于安裝孔內，所述傳動馬達8設于傳動桿7內側，所述傳動馬達8內部設有蓄電池，所述傳動馬達8與傳動桿7連接，啟動傳動馬達8可通過傳動桿實現葉片6的翻轉。

由圖1所示可知，所述葉片6兩端設有端蓋12，所述葉片6通過轉軸與邊框9相連，所述轉軸外側設有軸套11，所述軸套11和邊框9之間設有尼龍套10，減小葉片6與邊框9長期摩擦造成的磨損。

由圖3所示可知，所述葉片6采用鋁合金型材，所述光伏組件2采用玻璃組件，所述光伏組件2嵌入式安裝于葉片6內，所述光伏組件2通過光伏電纜與蓄電池相連，所述光伏電纜隱藏于所述鋁合金型材內部，更美觀，同時更安全。

由圖3所示可知，所述葉片6寬度300mm，所述光伏組件2寬度260mm。

本實用新型通過馬達8帶動傳動系統實現葉片6翻轉調光，在有光照的情況下，太陽能光伏組件2把光能轉變成電能對蓄電池充電，并將電能儲存在蓄電池中，給電機充電。本實用新型可加裝遙控器、感光器(風、光、雨)，且能切換為手動模式，能更好適應在不同天氣實現遮擋風、光、雨和發電。

以上所述，僅為本實用新型較佳的具體實施方式，但本實用新型的保護范圍并不局限于此，任何熟悉本技術領域的技術人員在本實用新型揭露的技術范圍內，可輕易想到的變化或替換，都應涵蓋在本實用新型的保護范圍內。因此，本實用新型的保護范圍應該以權利要求書的保護范圍為準。
