本實用新型涉及兒童用品，尤其是涉及一種方便攜帶、方便使用的折疊式活動圍欄。

背景技術：

兒童由于活潑好動的天性，喜歡玩耍，而兒童玩耍時無時無刻不需要父母的照看，這樣的話對于父母來說非常勞神，不能做任何一點其他的事情，為此市場上出現了很多種兒童圍欄，但是目前市場上的兒童圍欄一般都體積較大，不方便攜帶。

技術實現要素：

為解決上述問題，本實用新型的目的在于提供一種方便攜帶、方便使用的折疊式活動圍欄。

本實用新型通過以下技術措施實現的，一種折疊式活動圍欄，包括欄架和貼合支撐在欄架內的圍布，所述欄架由多個X型折疊支架依次鉸接而成，所述X型折疊支架的二上端分別與相鄰X型折疊支架的上端通過上關節軸鉸接，所述X型折疊支架的二下端分別與相鄰X型折疊支架的下端通過下關節軸鉸接，所述圍布的開口端與各上關節軸連接，所述圍布的底部與各下關節軸連接，所述圍布的中部設置有連接X型折疊支架交點的連接帶。

作為一種優選方式，所述圍布上設置有連接對應上關節軸和下關節軸的加強帶。

作為一種優選方式，所述下關節軸的下方設置有支撐腳。

作為一種優選方式，所述支撐腳鉸接在下關節軸上。

作為一種優選方式，所述圍布的開口端設置有包裹各上關節軸的包布。

作為一種優選方式，所述圍布的底部設置有綁帶。

本實用新型平時可以通過將各X型折疊支架收攏形成方便攜帶的折疊形，當要使用時，張開X型折疊支架，由于圍布的開口端與各上關節軸連接，圍布的底部與各下關節軸連接，圍布的中部設置有連接X型折疊支架交點的連接帶，從而形成一近視圓筒形的圍欄，方便小孩在其中玩耍，本實用新型能在室內、戶外使用，方便攜帶、使用方便快捷。

附圖說明

圖1為本實用新型實施例的結構示意圖。

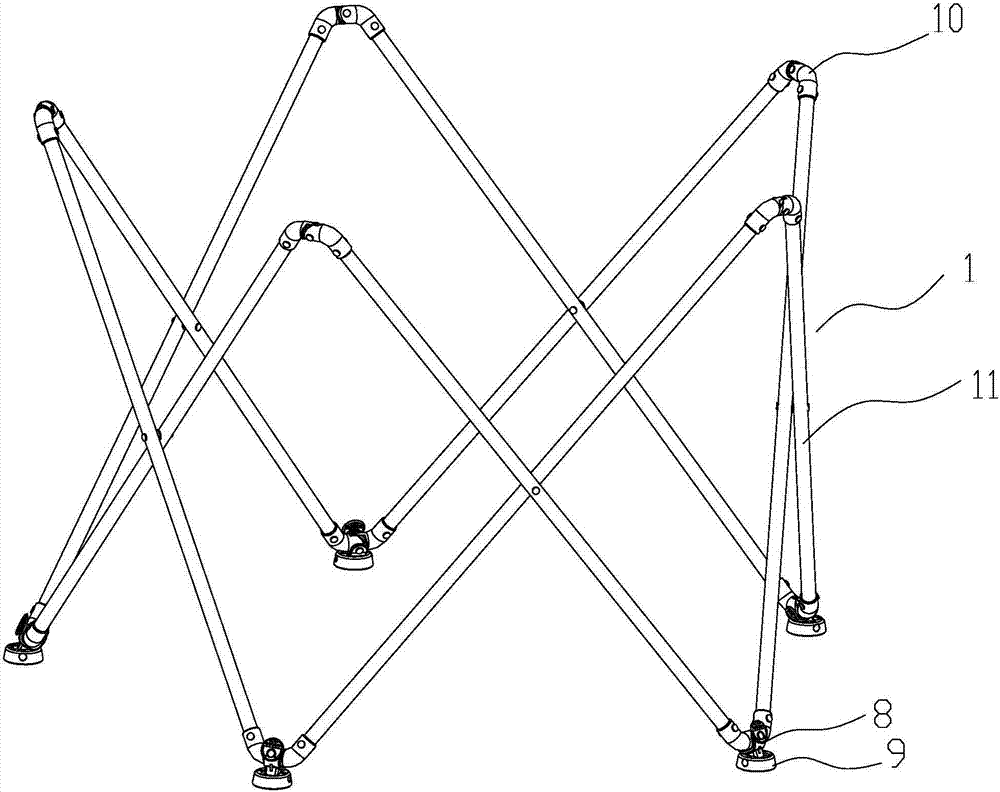

圖2為本實用新型實施例欄架的結構示意圖。

具體實施方式

下面結合實施例并對照附圖對本實用新型作進一步詳細說明。

一種折疊式活動圍欄，請參照圖1和圖2，包括欄架1和貼合支撐在欄架1內的圍布2，所述欄架1由多個X型折疊支架11依次鉸接而成，所述X型折疊支架11的二上端分別與相鄰X型折疊支架的上端通過上關節軸10鉸接，所述X型折疊支架11的二下端分別與相鄰X型折疊支架的下端通過下關節軸8鉸接，所述圍布2的開口端與各上關節軸10連接，所述圍布2的底部與各下關節軸8連接，所述圍布2的中部設置有連接X型折疊支架11交點的連接帶5。

本圍欄平時可以通過將各X型折疊支架11收攏形成方便攜帶的折疊形，當要使用時，張開X型折疊支架11，由于圍布2的開口端與各上關節軸10連接，圍布2的底部與各下關節軸8連接，圍布2的中部設置有連接X型折疊支架11交點的連接帶5，從而形成一近視圓筒形的圍欄，方便小孩在其中玩耍，本產品能在室內、戶外使用，方便攜帶、使用方便快捷。

在一實施例的折疊式活動圍欄，請參照圖1和圖2，在前面技術方案的基礎上具體還可以是，圍布2上設置有連接對應上關節軸10和下關節軸8的加強帶3。利用加強帶3使圍布2張開后更牢固。

在一實施例的折疊式活動圍欄，請參照圖1和圖2，在前面技術方案的基礎上具體還可以是，下關節軸8的下方鉸接有支撐腳9。

在一實施例的折疊式活動圍欄，請參照圖1和圖2，在前面技術方案的基礎上具體還可以是，圍布2的開口端設置有包裹各上關節軸10的包布4。利用包布4使開口的相應位置固定在上關節軸10上，包布4還可避免小孩在其中玩耍時發生的碰傷。

在一實施例的折疊式活動圍欄，請參照圖1和圖2，在前面技術方案的基礎上具體還可以是，圍布2的底部設置有固定下關節軸8的綁帶7。

以上是對本實用新型折疊式活動圍欄進行了闡述，用于幫助理解本實用新型，但本實用新型的實施方式并不受上述實施例的限制，任何未背離本實用新型原理下所作的改變、修飾、替代、組合、簡化，均應為等效的置換方式，都包含在本實用新型的保護范圍的內。
