本實用新型涉及家電技術領域，特別涉及一種蒸汽閥組件和蒸煮炊具。

背景技術：

在蒸煮炊具(例如飯煲類炊具)中，使用蒸汽作為烹飪媒介，這類炊具中，通常包括蒸汽閥組件。蒸汽閥組件包括彼此連接蒸汽閥蓋和蒸汽閥座，二者之間限定蒸汽腔。蒸汽腔除了作為蒸汽的通道，還需要起到對蒸煮的食物產生的液體和蒸汽進行回流補充的作用。這主要利用了這些食物液體蒸發產生的混合氣體和蒸汽在蒸汽腔內流動的過程中的冷凝。現有的大多蒸汽閥組件的設計無法滿足回流補充的要求，導致未能回流的液體在蒸汽閥蓋的蒸汽出口冒泡，甚至發生液體溢出。

因此，現有技術中亟待提高回流補充效果。

技術實現要素：

有鑒于此，本實用新型旨在提出一種蒸汽閥組件，以提高回流補充效果。

為達到上述目的，本實用新型的技術方案是這樣實現的：

本實用新型提供一種蒸汽閥組件，其中，所述蒸汽閥組件包括蒸汽閥蓋、蒸汽閥座和隔板，所述蒸汽閥蓋上設置有蒸汽出口，所述蒸汽閥座的底部設置有進氣口，所述蒸汽閥蓋和所述蒸汽閥座旋合或卡接并且在所述蒸汽閥蓋和所述蒸汽閥座之間限定蒸汽腔，所述隔板設置在所述蒸汽腔內并將所述蒸汽腔劃分為與所述回流口連通的第一腔體和與所述蒸汽出口連通的第二腔體，所述隔板與所述蒸汽腔的內壁之間設置有間隙，所述隔板可移動地設置在所述蒸汽腔內。

優選地，所述蒸汽閥座的底部設置有回流口，所述回流口與所述第一腔體連通。

優選地，所述隔板的一端可樞轉地連接于所述蒸汽閥座或所述蒸汽閥蓋的內壁，另一端與所述蒸汽閥座的內壁設置有所述間隙。

優選地，所述蒸汽閥座的內壁側部設置有第一卡接結構，所述隔板的所述一端設置有與所述第一卡接結構可樞轉地卡接的第二卡接結構，所述第一卡接結構和所述第二卡接結構卡接。

優選地，所述隔板包括轉軸和固定于所述轉軸的板體，所述板體與所述轉軸的軸線平行，所述轉軸上設置有所述第二卡接結構。

優選地，所述隔板為多個并沿所述蒸汽腔的高度方向排列。

優選地，所述隔板上設置有凹槽。

優選地，所述凹槽為多個并設置在所述隔板的上表面和下表面上，所述凹槽延伸至所述隔板的與所述蒸汽腔間隔的部分。

優選地，所述蒸汽閥組件包括設置在所述回流口處的回流閥，所述回流閥能夠相對于所述蒸汽閥座移動以打開或關閉所述回流口。

本實用新型還提供一種蒸煮炊具，其中，所述蒸煮炊具包括炊具容器和本實用新型的蒸汽閥組件，所述蒸汽閥組件設置在所述炊具容器的頂部，所述進氣口與所述炊具容器連通。

通過上述技術方案，蒸汽在蒸汽腔內將首先在第一腔體內流動，并在第一腔體內形成回流，從而降低蒸汽及食物液體蒸發產生的混合氣體(以下簡稱混合氣體)的溫度，使大部分混合氣體和部分蒸汽冷凝并從第一腔體排出(例如通過進氣口排到炊具主體內作為補充)，無法在第一腔體內冷凝的蒸汽沿隔板流動到間隙處進入第二腔體，最終通過蒸汽出口排出。因此，本實用新型的蒸汽閥組件能夠通過在第一腔體內增加流動過程，從而增加混合氣體和蒸汽的冷凝，提高回流補充效果。

本實用新型的其它特征和優點將在隨后的具體實施方式部分予以詳細說明。

附圖說明

構成本實用新型的一部分的附圖用來提供對本實用新型的進一步理解，本實用新型的示意性實施方式及其說明用于解釋本實用新型，并不構成對本實用新型的不當限定。在附圖中：

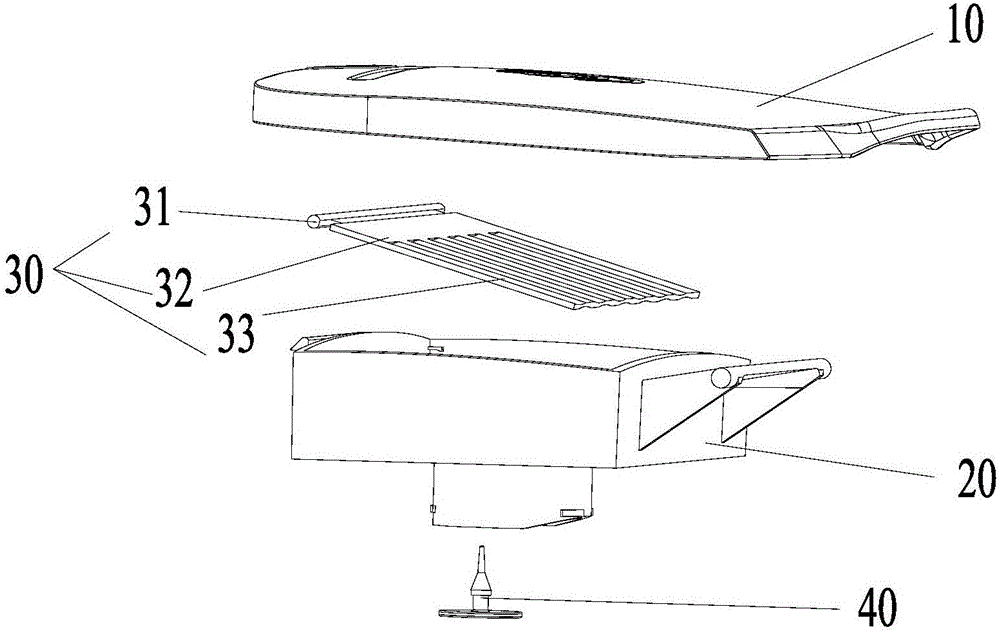

圖1為本實用新型的蒸汽閥組件的一種實施方式的爆炸圖；

圖2為圖1的剖視圖；

圖3為圖1的蒸汽閥組件組裝后的視圖；

圖4為圖3的俯視圖；

圖5為沿圖4中AA線的剖視圖；

圖6為說明圖5中隔板樞轉到不同位置的視圖；

圖7為圖1中隔板的主視圖；

圖8為圖7的俯視圖；

圖9為圖7中B處的放大圖。

附圖標記說明：

10-蒸汽閥蓋，11-蒸汽出口，20-蒸汽閥座，21-回流口，22-第一卡接結構，23-進氣口，30-隔板，31-轉軸，32-板體，33-凹槽，40-回流閥，50-第一腔體，60-第二腔體。

具體實施方式

需要說明的是，在不沖突的情況下，本實用新型中的實施方式及實施方式中的特征可以相互組合。

一種蒸汽閥組件，其特征在于，所述蒸汽閥組件包括蒸汽閥蓋10、蒸汽閥座20和隔板30，所述蒸汽閥蓋10上設置有蒸汽出口11，所述蒸汽閥座20的底部設置有進氣口23，所述蒸汽閥蓋10和所述蒸汽閥座20旋合或卡接并且在所述蒸汽閥蓋10和所述蒸汽閥座20之間限定蒸汽腔，所述隔板30設置在所述蒸汽腔內并將所述蒸汽腔劃分為與所述進氣口23連通的第一腔體50和與所述蒸汽出口11連通的第二腔體60，所述隔板30與所述蒸汽腔的內壁之間設置有間隙。

如圖5中箭頭所示，使用本實用新型的蒸汽閥組件，蒸汽從進氣口23進入蒸汽腔并在蒸汽腔內將首先在第一腔體50內流動，并在第一腔體50內形成回流，從而降低蒸汽及混合的混合氣體的溫度，使大部分混合氣體和部分蒸汽冷凝并從所述間隙流動至蒸汽閥座30的底部，最終從第一腔體50排出(例如從進氣口23排到炊具主體內作為補充)，無法在第一腔體50內冷凝的蒸汽沿隔板30流動到間隙處進入第二腔體60，最終通過蒸汽出口11排出。因此，本實用新型的蒸汽閥組件能夠通過在第一腔體內50增加流動過程，從而增加混合氣體和蒸汽的冷凝，提高回流補充效果。

優選地，所述蒸汽閥座20的底部可以設置有回流口21，所述回流口21與所述第一腔體50連通。由此，上述冷凝的液體可以通過回流口21回流(到炊具主體內)，避免液體回流和蒸汽進入都經過進氣口23而造成相互干擾。

優選地，所述隔板30可移動地設置在所述蒸汽腔內，從而能夠在第一腔體50內的氣體對隔板30施加的壓力大于隔板30的重力時，使隔板30以增大第一腔體50的方式運動，并在第一腔體50內的氣體對隔板30施加的壓力小于隔板30的重力時，使隔板30以壓縮第一腔體50的方式運動。在第一腔體50內的氣體對隔板30施加的壓力與隔板30的重力尋求平衡的過程中，隔板30能夠在蒸汽腔內運動，從而加速蒸汽和混合氣體的冷凝，降低蒸汽的溫度，進一步提高回流補充效果。

其中，隔板30可以通過各種適當?shù)姆绞皆O(shè)置為能夠在蒸汽腔內運動。例如，蒸汽腔的內壁上可以設置有沿其高度方向的滑道，隔板30可以可滑動地連接于滑道，以便在第一腔體50內的氣體的壓力作用下沿滑道移動。

優選地，如圖5和圖6所示，所述隔板30的一端可樞轉地連接于所述蒸汽閥座20或蒸汽閥蓋10的內壁，另一端與所述蒸汽閥座20的內壁設置有所述間隙。通過這種布置，一方面能夠通過隔板30的樞轉方便地實現上述運動，另一方面，可以通過將隔板30設置為懸臂結構而容易地形成所述間隙。例如，在圖示的實施方式中，隔板30的另一端與蒸汽閥座20的內壁的底部和側部都具有間隙。

在這種優選實施方式中，隔板30可以通過各種適當?shù)姆绞娇蓸修D(zhuǎn)地設置在蒸汽腔內。為便于安裝，優選將隔板30連接到蒸汽閥座20上。具體地，所述蒸汽閥座20的內壁側部可以設置有第一卡接結構22，所述隔板30的所述一端設置有與所述第一卡接結構22可樞轉地卡接的第二卡接結構，所述第一卡接結構22和所述第二卡接結構卡接，以使所述隔板繞所述隔板的樞轉軸線轉動。當然，進一步的限制所述第一卡接結構和所述第二卡接結構的尺寸關系，也可以限制所述隔板30沿所述隔板30的樞轉軸線的軸向移動。

其中，第一卡接結構22和第二卡接結構可以設置為各種適當?shù)男问?，只有能夠?qū)崿F(xiàn)相對可樞轉地卡接即可。例如，第一卡接結構22可以包括固定的軸，第二卡接結構可以包括能夠繞該固定的軸的軸線樞轉的軸套。為實現穩固的卡接和靈活的相對樞轉，優選地，如圖1、圖2、圖5和圖6所示，所述隔板30可以包括轉軸31和固定于所述轉軸31的板體32，所述板體32與所述轉軸31的軸線平行，所述轉軸31上設置有所述第二卡接結構。使用時，當?shù)谝磺惑w50的氣體對隔板30施加的作用力大于隔板30的重力時，隔板30將繞轉軸31沿圖5和圖6中逆時針方向樞轉；反之，當?shù)谝磺惑w50的氣體對隔板30施加的作用力小于隔板30的重力時，隔板30將繞轉軸31沿圖5和圖6中順時針方向樞轉。其中，可以根據需要設置隔板30所能樞轉的角度范圍α。

當然，隔板30也可以連接到蒸汽閥蓋上，具體的，所述蒸汽閥蓋的內壁側部或者內壁頂部設置第一卡接結構，所述隔板的一端設置第二卡接結構，所述第一卡接結構和所述第二卡接結構卡接，也可以實現所述隔板可樞轉的連接于蒸汽腔內。

更優選地，所述隔板30可以為多個并沿所述蒸汽腔的高度方向排列。由此，可以通過多個隔板30在蒸汽腔內劃分多個腔體，最下側的隔板30限定第一腔體50，最上側的隔板30限定第二腔體60，相鄰的隔板30之間限定中間腔體，蒸汽腔內的蒸汽將依次在第一腔體50和中間腔體流動并形成回流，使得部分蒸汽和混合氣體冷凝。在第一腔體50發生冷凝的液體將直接從回流口21排出，在中間腔體發生冷凝的液體將冷凝在相鄰的下側的隔板30上并在該隔板30的引導下流動并最終通過回流口21排出。經過第一腔體50和中間腔體后仍未冷凝的蒸汽將流動至第二腔體60并通過蒸汽出口11排出。

另外，優選地，如圖7至圖9所示，所述隔板30上可以設置有凹槽33。凹槽33設置為能夠使位于隔板30上方的蒸汽在凹槽33處形成局部的回流腔，從而在該回流腔內形成回流(如圖9中箭頭所示)，加速蒸汽和混合氣體在凹槽33處的冷凝，冷凝后的液體將沿隔板30流動并最終通過回流口21排出。因此，通過設置凹槽33，能夠進一步提高回流補充效果。

更優選地，如圖7至圖9所示，所述凹槽33可以為多個并設置在所述隔板30的上表面和下表面上，以便設置更多的凹槽33。另外，所述凹槽33延伸至所述隔板30的與所述蒸汽腔間隔的部分。由此，在隔板30的上表面，在凹槽33的作用下冷凝的液體將沉積在凹槽33中并沿凹槽33流動到所述間隙處，最終通過回流口21排出；在隔板30的下表面，在凹槽33的作用下冷凝的液體將沉積在下方相鄰的隔板30的上表面或者直接滴落在蒸汽閥座20的內壁底部，最終通過回流口21排出。并且，通過使冷凝的液體順凹槽33流動，加速了回流液體的排出，也使凹槽33處的局部回流保持連續，而不會因沉積了液體而發生中斷。

本實用新型中，回流口21可以設置為始終打開的狀態。但優選地，所述蒸汽閥組件可以包括設置在所述回流口21處的回流閥40，所述回流閥40能夠相對于所述蒸汽閥座20移動以打開或關閉所述回流口21。其中，回流閥40可以設置為通過各種方式在所需的時候移動，以打開或關閉回流口21。例如，回流閥40可以為電控閥，并通控制器的控制(例如根據由于檢測蒸汽腔內的壓力值等的傳感器的信號)來進行相應的操作?？蛇x擇地，回流閥40可以包括閥體和能夠?qū)㈤y體保持在關閉回流口21的位置的復位件(例如彈簧)，從而，當流動至回流口21的液體的重力大于復位件的復位力時，回流閥40自動打開，當回流口21處的液體的重力不足以平衡復位力時，回流閥40自動關閉。

根據本實用新型的另一方面，提供一種蒸煮炊具，其中，所述蒸煮炊具包括炊具容器和本實用新型的蒸汽閥組件，所述蒸汽閥組件設置在所述炊具容器的頂部，所述回流口21與所述炊具容器連通。由此，可以通過本實用新型的蒸汽閥組件對炊具容器進行回流補充。

其中，本實用新型的蒸煮炊具可以是各種適當?shù)哪軌蛲ㄟ^蒸煮方式烹飪食物的類型，例如電飯鍋、電飯煲等。

以上所述僅為本實用新型的較佳實施方式而已，并不用以限制本實用新型，凡在本實用新型的精神和原則之內，所作的任何修改、等同替換、改進等，均應包含在本實用新型的保護范圍之內。
