本實用新型涉及酒店客房用具技術領域，具體涉及一種多功能酒店客房茶托盤。

背景技術：

眾所周知，隨著生活水平的提高，越來越多的人喜好在茶藝館或家中飲茶，品茗成為日常的休閑活動。人們對泡茶工具所具有的便利性、過程的享受性要求越來越高，比如對茶桌的功能要求越來越多，品種款式也豐富多樣，為了滿足這類人的要求，酒店客房都在房內放置了茶具托盤，在茶具托盤內均放置著茶壺和茶杯，就這樣簡易的茶具，無法滿足人們對品茶的需求。另一方面，現有技術中人們?yōu)榱朔奖阌谂莶瑁瑫?huì)將茶托盤與加熱裝置設置為一體，這樣可以便于泡茶，但是加熱裝置的電線暴露在外會帶來一定的安全隱患。

技術實現要素：

本申請?zhí)峁┮环N多功能酒店客房茶托盤，用以解決現有技術中茶托盤結構不佳以及功能單一，所導致使用用途受限的問題。

為實現上述目的，本實用新型采用的技術方案是：

一種多功能酒店客房茶托盤，其中，包括，底盤，所述底盤的一端設有圓形卡環，所述底盤上側的另一端設有卡槽，所述圓形卡環與所述卡槽之間且位于所述底盤的上側設有盛水槽、餐具槽；

所述圓形卡環內設有加熱底盤，所述圓形卡環的一側對應于所述加熱底盤的導線處設有第一凹口，沿所述底盤外邊緣的下側設有環形擋邊，所述環形擋邊背離于所述底盤的一側設有一個或一個以上的第二凹口。

上述的多功能酒店客房茶托盤，其中，所述第一凹口與所述第二凹口均位于所述底盤縱向方向的同一側。

上述的多功能酒店客房茶托盤，其中，所述第一凹口與所述環形擋邊之間具有間隙，所述間隙的寬度大于所述導線的寬度。

上述的多功能酒店客房茶托盤，其中，所述盛水槽的開口處設有嵌臺，所述嵌臺內設有墊盤，所述墊盤內設兩第一通孔以及多個導水網孔，兩所述第一通孔位于所述墊盤的兩端，所述導水網孔均布于所述墊盤的表面。

上述的多功能酒店客房茶托盤，其中，所述卡槽內設有收納盒，所述收納盒內設有兩擋片。

上述的多功能酒店客房茶托盤，其中，所述第一凹口與所述第二凹口的寬度均大于導線的寬度。

上述的多功能酒店客房茶托盤，其中，所述底盤的外邊緣呈倒角狀。

上述的多功能酒店客房茶托盤，其中，所述底盤、所述圓形卡環以及所述收納盒的材料均為密胺材料。

依據上述實施例的一種多功能酒店客房茶托盤方法/裝置，該方案具有以下的效果：

1、有效地能夠在茶托盤內安裝電加熱壺，并且具有隱藏加熱裝置導線的功能；

2、通過改善茶托盤的整體結構使其功能更多；

3、其結構簡單，易于制造、安裝。

附圖說明

圖1為一種多功能酒店客房茶托盤的結構示意圖；

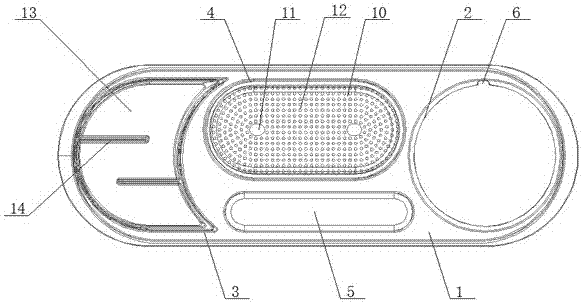

圖2為一種多功能酒店客房茶托盤的俯視圖；

圖3為一種多功能酒店客房茶托盤的仰視圖。

如圖參考：底盤1、圓形卡環2、卡槽3、盛水槽4、餐具槽5、第一凹口6、環形擋邊7、第二凹口8、嵌臺9、墊盤10、第一通孔11、導水網孔12、收納盒13、擋片14。

具體實施方式

為了使實用新型實現的技術手段、創造特征、達成目的和功效易于明白了解，下結合具體圖示，進一步闡述本實用新型。

如圖1-3所示，本實用新型一種多功能酒店客房茶托盤，其中，包括，底盤1，底盤1的一端設有圓形卡環2，底盤1上側的另一端設有卡槽3，圓形卡環2與卡槽3之間且位于底盤1的上側設有盛水槽4、餐具槽5，進一步的圓形卡環2內用于放置加熱底盤（圖中未示出）該加熱底盤為現有技術中的電加熱壺的加熱底盤，用于對電熱壺進行加熱，在此盛水槽4用于放置茶杯，只需要將茶杯放在盛水槽4內即可倒水這樣溢出的茶水就不會四處流動，而餐具槽5則可以放置勺子或筷子等攪拌工具。

圓形卡環2內設有加熱底盤，圓形卡環2的一側對應于加熱底盤的導線（圖中未示出）處設有第一凹口6，沿底盤1外邊緣的下側設有環形擋邊7，環形擋邊7背離于底盤1的一側設有一個或一個以上的第二凹口8，進一步的通過環形擋邊7位于底盤1的底面，另一方面環形擋邊7能夠很好并且有效地將導線進行隱藏，在此導線嵌在第一凹口6內根據本產品放置的位置與接入電源的位置，其導線的出線位置可以選著距離電源最近的第二凹口8作為出線口。

如圖3所示，在本實用新型的具體實施例中，第一凹口6與第二凹口8均位于底盤1縱向方向的同一側，進一步的，便于導線的排布。

在本實用新型的具體實施例中，第一凹口6與環形擋邊7之間具有間隙，間隙的寬度大于導線的寬度，進一步的便于導線的放置和彎折。

在本實用新型的具體實施例中，盛水槽4的開口處設有嵌臺9，嵌臺9內設有墊盤10，墊盤10內設兩第一通孔11以及多個導水網孔12，兩第一通孔11位于墊盤10的兩端，導水網孔12均布于墊盤10的表面，進一步的，墊盤10擱在盛水槽4的嵌臺9上，在此墊盤10用于支撐水杯，水杯溢出的水順著杯體留下流到墊盤10上通過導水網孔12流入盛水槽4，在此可以起到慮水的作用。

在本實用新型的具體實施例中，卡槽3內設有收納盒13，收納盒3內設有兩擋片14，進一步的通過擋片14對茶葉袋進行分類。

如圖3所示，在本實用新型的具體實施例中，第一凹口6與第二凹口8的寬度均大于導線的寬度，進一步的便于導線定位和放置。

在本實用新型的具體實施例中，底盤1的外邊緣呈倒角狀，進一步的便于底盤1的拿取，在現有技術中底盤1的外壁垂直于桌面，在提取的時候容易打滑，經過改善之后的底盤1的外壁成倒角狀，易于手指的插入防滑，更方便底盤1的抬起。

在本實用新型的具體實施例中，底盤1、圓形卡環2以及收納盒13的材料均為密胺材料，進一步的，密胺餐具又稱仿瓷餐具，由密胺樹脂粉加熱加壓壓制成型。以其輕巧、美觀、能耐低溫、不易碎等性能。

綜上所述，本實用新型一種多功能酒店客房茶托盤，有效地能夠在茶托盤內安裝電加熱壺，并且具有隱藏加熱裝置導線的功能，通過改善茶托盤的整體結構使其功能更多，其結構簡單，易于制造、安裝。

以上對實用新型的具體實施例進行了描述。需要理解的是，實用新型并不局限于上述特定實施方式，其中未盡詳細描述的設備和結構應該理解為用本領域中的普通方式予以實施；本領域技術人員可以在權利要求的范圍內做出各種變形或修改做出若干簡單推演、變形或替換，這并不影響實用新型的實質內容。
