本實用新型涉及一種制衣生產線領域，尤其涉及一種制衣系統用吸附衣架。

背景技術：

現在隨著人們生活水平的提高，極大地增加了對物需產品的數量，現在生產制衣多為自動或半自動化生產，在生產過程中衣架多為人工轉移，工作量大，而且現有衣架不利于自動化機械進行轉移，成本高，不利于行業的發展。

技術實現要素：

本實用新型提供一種為制衣生產線的自動化提供前提，便于在制衣生產線上輸送，方便夾掛衣服，加工成本低，便于生產，而且使用方便，大大提高生產效率的制衣系統用吸附衣架。

為解決上述技術問題，本實用新型的技術方案是：一種制衣系統用吸附衣架，包括架體，所述架體的下部設有若干衣片夾，所述架體上部設有吸附板，所述吸附板的上方連接有掛鉤，所述掛鉤連接有滾輪，所述滾輪的周側中部開設有滾輪槽。

作為優選的技術方案，所述吸附板的兩側粘貼設有光滑設置的吸附層。

作為優選的技術方案，所述衣片夾包括兩相對設置的衣片半夾，所述衣片半夾之間設有扭簧。

作為優選的技術方案，所述吸附板上設有若干凸起設置的夾體連接銷，所述夾體連接銷的端部穿過所述扭簧中心連接有壓緊螺母。

作為優選的技術方案，所述吸附板包括不銹鋼板體。

由于采用了上述技術方案，一種制衣系統用吸附衣架，包括架體，架體的下部設有若干衣片夾，架體上部設有吸附板，吸附板的上方連接有掛鉤，掛鉤連接有滾輪，滾輪的周側中部開設有滾輪槽。衣片夾能夠在生成過程中夾起衣片，便于實現生產線上的輸送，滾輪和滾輪槽便于移動，吸附板的設置使得在轉移過程中能夠被吸盤等負壓吸力裝置吸起，為生產的自動化提供了前提。本實用新型為制衣生產線的自動化提供了前提，便于在制衣生產線上輸送，方便夾掛衣服，加工成本低，便于生產，而且使用方便，大大提高了生產效率。

附圖說明

以下附圖僅旨在于對本實用新型做示意性說明和解釋，并不限定本實用新型的范圍。其中：

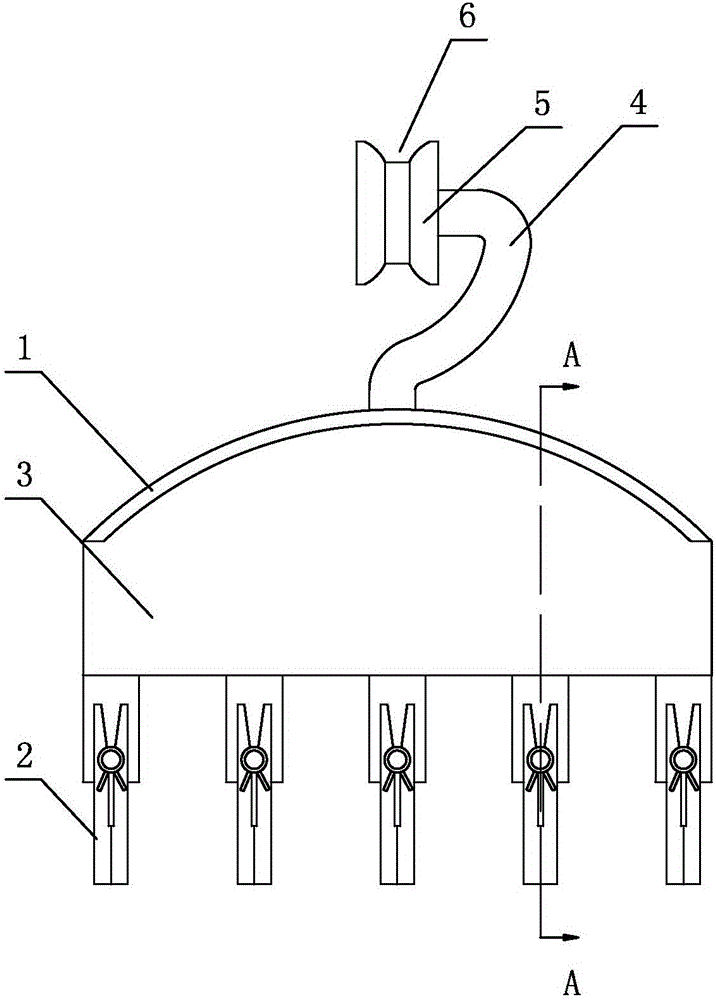

圖1是本實用新型實施例的結構示意圖；

圖2是圖1的A-A向剖視圖。

圖中：1-架體；2-衣片夾；3-吸附板；4-掛鉤；5-滾輪；6-滾輪槽；7-吸附層；8-衣片半夾；9-扭簧；10-夾體連接銷；11-壓緊螺母。

具體實施方式

下面結合附圖和實施例，進一步闡述本實用新型。在下面的詳細描述中，只通過說明的方式描述了本實用新型的某些示范性實施例。毋庸置疑，本領域的普通技術人員可以認識到，在不偏離本實用新型的精神和范圍的情況下，可以用各種不同的方式對所描述的實施例進行修正。因此，附圖和描述在本質上是說明性的，而不是用于限制權利要求的保護范圍。

如圖1和圖2所示，一種制衣系統用吸附衣架，包括架體1，架體1的下部設有若干衣片夾2，架體1上部設有吸附板3，吸附板3的上方連接有掛鉤4，掛鉤4連接有滾輪5，滾輪5的周側中部開設有滾輪槽6。衣片夾2能夠在生成過程中夾起衣片，便于實現生產線上的輸送，滾輪5和滾輪槽6便于移動，吸附板3的設置使得在轉移過程中能夠被吸盤等負壓吸力裝置吸起，為生產的自動化提供了前提。

吸附板3的兩側粘貼設有光滑設置的吸附層7，結構便于在轉移過程中能夠被吸盤等負壓吸力裝置吸起

衣片夾2包括兩相對設置的衣片半夾8，衣片半夾8之間設有扭簧9，上述結構便于夾持、取放衣片，而且加工簡單，成本低。

吸附板3上設有若干凸起設置的夾體連接銷10，夾體連接銷10的端部穿過扭簧9中心連接有壓緊螺母11，上述結構便于裝配，方便更換衣片夾2，壓緊螺母11方便調節壓緊的松緊度。

吸附板3包括不銹鋼板體，上述結構便于帶磁的吸附裝置吸起，如磁鐵，能夠進一步防止在吸附轉移過程中脫落。

本實施例為制衣生產線的自動化提供了前提，便于在制衣生產線上輸送，方便夾掛衣服，加工成本低，便于生產，而且使用方便，大大提高了生產效率。

以上顯示和描述了本實用新型的基本原理、主要特征及本實用新型的優點。本行業的技術人員應該了解，本實用新型不受上述實施例的限制，上述實施例和說明書中描述的只是說明本實用新型的原理，在不脫離本實用新型精神和范圍的前提下，本實用新型還會有各種變化和改進，這些變化和改進都落入要求保護的本實用新型范圍內。本實用新型要求保護范圍由所附的權利要求書及其等效物界定。
