本實用新型涉及機器人領域，具體涉及一種便攜式智能板凳。

背景技術：

隨著我國人口老齡化，許多老人閑來無事喜歡出門遛彎很多老人都喜歡自帶一個小板凳，方便在自己走累的時候坐下來休息，同時要求板凳要輕便小巧方便攜帶，在走累時可以隨時隨地的想坐就坐，由于老人的突發疾病比較多，現有結構板凳沒有附加功能，不能滿足當今社會的需求。

技術實現要素：

本實用新型提供一種便攜式智能板凳，解決現有板凳功能單一的問題。

一種便攜式智能板凳，包括板凳本體和設于所述本體的中央處理器、壓力傳感器、無線通訊模塊、一鍵呼救模塊、電路模塊及電源模塊，所述壓力傳感器、無線通訊模塊、一鍵呼救模塊、電源模塊分別通過所述電路模塊與所述中央處理器連接且受控于所述中央處理器，

優選的，還包括通過所述電路模塊與所述中央處理器連接并受控于其的藍牙模塊，所述藍牙模塊與外部移動終端通信連接。

優選的，還包括照明模塊，所述照明模塊與所述電源模塊電連接。

優選的，所述板凳本體包括坐面板、靠面板及折疊腿，所述靠面板和所述折疊腿設于所述坐面板的兩相對端，并分別與所述坐面板鉸接。

優選的，所述中央處理器、壓力傳感器、無線通訊模塊、電路模塊嵌設于所述坐面板內，所述一鍵呼救模塊及電源模塊設于所述設于所述坐面板外表面。

優選的，所述坐面板與所述折疊腿的鉸接端包括凹槽，所述凹槽尺寸與所述折疊腿的尺寸相匹配，且所述凹槽用于收容回收狀態的所述折疊腿。

優選的，所述靠面板鉸接于所述坐面板的邊緣，還包括提手，所述提手設于所述邊緣。

優選的，所述折疊腿的數量為四個，所述坐面板為矩形板，四個所述折疊腿分別設于所述坐面板的四個角。

優選的，其中兩相鄰的所述折疊腿遠離所述坐面板的一側設置有滾輪，所述滾輪的外緣底部與所述折疊腿的底端平齊。

與相關技術相比，本實用新型提供的便攜式智能板凳具有如下有益效果：

本實用新型的便攜式智能板凳在現有板凳的基礎上，增設壓力傳感器、無線通訊模塊、一鍵呼救模塊等智能電子設備，便于老人外出時的位置監控，并且在遇到突發情況時，快速發出求救信號，便于家屬第一時間完成施救，保障了老人外出的安全。

附圖說明

圖1為本實用新型便攜式智能板凳的結構圖；

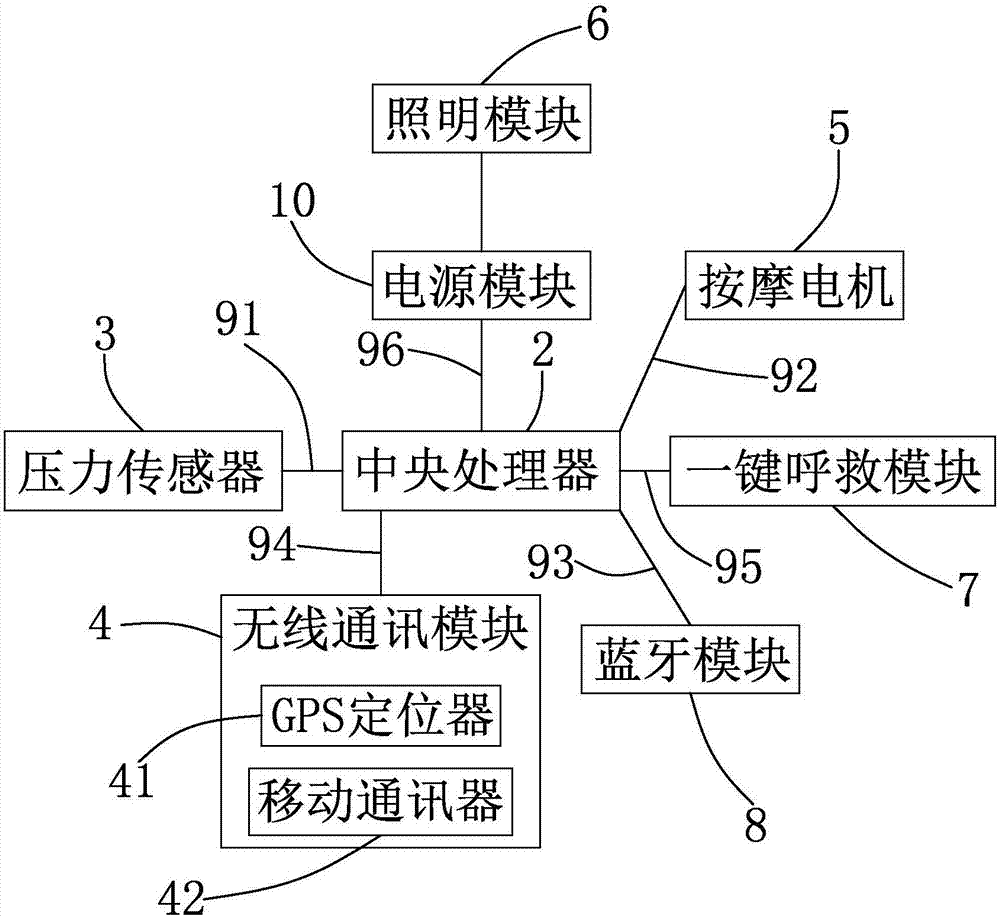

圖2為圖1所示便攜式智能板凳的框架示意圖。

具體實施方式

下面結合附圖和實施方式對本實用新型作進一步說明。

請結合參閱圖1和圖2，圖1為本實用新型便攜式智能板凳的結構圖；圖2為圖1所示便攜式智能板凳的框架示意圖。所述便攜式智能板凳100包括板凳本體1和設于所述本體1的中央處理器2、壓力傳感器3、無線通訊模塊4、按摩電機5、照明模塊6、一鍵呼救模塊7、藍牙模塊8、電路模塊9及電源模塊10。

所述壓力傳感器3、按摩電機5、藍牙模塊8、無線通訊模塊4、一鍵呼救模塊7、電源模塊10分別通過所述電路模塊9與所述中央處理器2連接且受控于所述中央處理器2，所述中央處理器2為基于STM32的內核微處理器。

所述電路模塊9包括壓力傳感器連接電路91、按摩電機連接電路92、藍牙模塊連接電路93、無線通訊模塊連接電路94、一鍵呼救模塊連接電路95、電源模塊連接電路96，具體的，所述壓力傳感器3、按摩電機5、藍牙模塊8、無線通訊模塊4、一鍵呼救模塊7、電源模塊10分別通過壓力傳感器連接電路91、按摩電機連接電路92、藍牙模塊連接電路93、無線通訊模塊連接電路94、一鍵呼救模塊連接電路95、電源模塊連接電路96與所述中央處理器2連接；在本實施例中，所述壓力傳感器連接電路91、按摩電機連接電路92、藍牙模塊連接電路93、無線通訊模塊連接電路94、一鍵呼救模塊連接電路95、電源模塊連接電路96均為現有的電路結構，屬于現有技術，故未提供具體電路圖和連接方式。

所述壓力感應器3一是可用于測量體重，類似電子磅功能，作為實時體重檢測器。

所述無線通訊模塊4包括GPS定位器41和移動通訊器42，所述移動通訊器42的制式為WCDMA或GSM；所述一鍵呼救模塊7為一鍵呼救器；所述GPS定位器41、移動通訊器42、一鍵呼救器在所述中央處理器2的控制下協同工作。

所述藍牙模塊8與外部移動終端通信連接；具體的，所述外部移動終端可以為手機、平板電腦、筆記本電腦或穿戴智能設備。

所述照明模塊6與所述電源模塊10電連接，所述照明模塊6為L(zhǎng)ED，所述電源模塊10為蓄電池或太陽能電池。

進一步的，所述中央處理器2通過所述電源模塊10供電；所述電源模塊10通過所述中央處理器2給所述壓力傳感器3、無線通訊模塊4、一鍵呼救模塊7、藍牙模塊8、按摩電機5供電。

所述按摩電機5為微型振動電機。

所述板凳本體1包括坐面板11、靠面板12及折疊腿13，所述靠面板12和所述折疊腿13設于所述坐面板11的兩相對端，并分別與所述坐面板11鉸接。所述坐面板11、靠面板12及折疊腿13均采用輕便的碳纖維材料，使所述板凳本體1輕盈，堅硬。

所述中央處理器2、藍牙模塊8、按摩電機5、壓力傳感器3、無線通訊模塊4、電路模塊9嵌設于所述坐面板11內，所述一鍵呼救模塊7、照明模塊6及電源模塊10設于所述設于所述坐面板11的外表面。

所述坐面板11與所述折疊腿13的鉸接端包括凹槽111，所述凹槽111尺寸與所述折疊腿13的尺寸相匹配，且所述凹槽111用于收容回收狀態的所述折疊腿13。

所述靠面板12鉸接于所述坐面板11的邊緣，還包括提手121，所述提手121設于所述邊緣。

所述折疊腿13的數量為四個，所述坐面板11為矩形板，四個所述折疊腿13分別設于所述坐面板11的四個角；其中兩相鄰的所述折疊腿13遠離所述坐面板11的一側設置有滾輪131，所述滾輪131的外緣底部與所述折疊腿13的底端平齊。

當所述壓力傳感器3檢測到有壓力時判斷是否接近人體平均體重的最小值(比如50kg也可自己設定)，則可以判斷板凳100上做的是否是人。

當人離開板凳100時則所述壓力傳感器3上的壓力變小，小于平均值則判斷人已經離開了板凳。

當人坐在坐面板11上時，所述電路模塊9開始計時，當時間達到設定時間以上則通過所述按摩電機5震動提醒人們需要起來活動，如果人們不想起來活動則板凳100控制所述按摩電機5長時間工作，對人的臀部進行按摩服務。

所述藍牙模塊8可以和手機等相連記錄人們坐的時間，同時當人們忘記或遠離板凳100時手機進行提醒，防止板凳100丟失。

同時板凳100上裝有所述GPS定位器41可以方便家人知道，同時在突發疾病時可以通過所述一鍵呼救模塊7進行對附近人的一鍵求救，同時通過所述移動通訊器將求救信號發送給求助機構和朋友家屬。

如果老人外出時家人可以隨時打開GPS同步功能實時查看老人的位置。

當不用所述便攜式智能板凳100時，可將靠面板12及折疊腿13相互折疊，所述折疊腿可收入于所述坐面板11的凹槽111，使所述便攜式智能板凳100變?yōu)榫匦伟澹偻ㄟ^(guò)所述提手121攜帶，還可以將一側底部具滾輪131的折疊腿13打開，放置于地面，通過所述提手121推或拉放置于地面的便攜式智能板凳100攜帶。

所述便攜式智能板凳100還包括動信號中繼器(圖未視)，用于對通信連接的信號放大，如果到達一個信號不是很好的地方，可以啟動信號中繼器，從而對信號進行放大。

本實用新型的便攜式智能板凳在現有板凳的基礎上，增設壓力傳感器、無線通訊模塊、一鍵呼救模塊等智能電子設備，便于老人外出時的位置監控，并且在遇到突發情況時，快速發出求救信號，便于家屬第一時間完成施救，保障了老人外出的安全。

以上所述僅為本實用新型的實施例，并非因此限制本實用新型的專利范圍，凡是利用本實用新型說明書及附圖內容所作的等效結構或等效流程變換，或直接或間接運用在其它相關的技術領域，均同理包括在本實用新型的專利保護范圍內。
