本實用新型涉及，具體而言，涉及一種家用器具。

背景技術：

日常生活中，用戶在使用高溫或低溫的家用器具時，存在著潛在的安全隱患，比如剛關機的電磁爐、鍋具、熱水壺和電暖器等，由于這些產品上并沒有明顯的溫度指示器，因此當用戶不小心觸碰到這些產品時，很容易出現燙傷的問題。

同時，由于這些產品的結構一般較為簡單，因此若額外增加溫度傳感器、溫度指示顯示屏等器件，不僅會增加產品設計的難度，而且也會增加產品的生產成本。

因此，如何能夠在有效控制產品的生成成本的前提下，簡單地實現對產品溫度的指示成為亟待解決的技術問題。

技術實現要素：

本實用新型旨在至少解決現有技術或相關技術中存在的技術問題之一。

為此，本實用新型的目的在于提出了一種新的家用器具，可以通過感溫變色層來向用戶指示器具本體的溫度，結構簡單，易于設計和實現，并且也能夠有效控制產品的生產成本。

為實現上述目的，根據本實用新型的第一方面的實施例，提出了一種家用器具，包括：器具本體，所述器具本體上設置有感溫變色層，所述感溫變色層用于感測所述器具本體的溫度，并基于感測到的溫度進行變色；保護層，設置在所述感溫變色層的表面。

根據本實用新型的實施例的家用器具，通過在器具本體上設置感溫變色層，且感溫變色層基于檢測到的器具本體的溫度進行變色，使得感溫變色層能夠通過顏色向用戶指示器具本體的溫度，進而能夠有效避免用戶不清楚器具本體的溫度而導致被燙傷或凍傷的問題。同時，由于本實用新型的技術方案僅需在器具本體上設置感溫變色層，因此結構簡單，易于設計和實現，并且也能夠有效控制產品的成本。此外，通過在感溫變色層的表面設置保護層，可以有效避免感溫變色層被誤刮損壞的問題。

其中，感溫變色層優選為可逆感溫變色層，以實現反復使用的效果。家用器具可以是電磁爐，如在電磁爐的微晶面板上設置感溫變色層；家用電器也可以是鍋具、熱水壺等產品，如在鍋具、熱水壺等產品的外表面設置感溫變色層；家用電器也可以是水杯，如在水杯的外表面設置感溫變色層。

根據本實用新型的上述實施例的家用器具，還可以具有以下技術特征：

在本實用新型的一個實施例中，所述感溫變色層設置在所述器具本體的表面。

在該實施例中，感溫變色層可以直接設置在器具本體的表面。其中，感溫變色層可以噴涂在所述器具本體的表面，或者感溫變色層粘接在所述器具本體的表面。

在本實用新型的另一個實施例中，所述器具本體的表面設置有附著傳溫層，所述感溫變色層設置在所述附著傳溫層上。

在該實施例中，可以在器具本體的表面設置附著傳溫層，并將感溫變色層設置在附著傳溫層上，該實施例的設置方式尤其適用于感溫變色層不能直接設置在器具本體的表面的應用場景。其中，感溫變色層可以噴涂在所述附著傳溫層上，或者感溫變色層粘接在所述附著傳溫層上。

在本實用新型的一個實施例中，所述感溫變色層包含有多種感溫變色材料，所述感溫變色層基于感測到的不同溫度，呈現不同的顏色。

在該實施例中，由于感溫變色層能夠基于感測到的不同溫度，呈現不同的顏色，因此可以通過呈現不同的顏色來指示不同的溫度，進而能夠確保用戶準確獲知器具本體的溫度。

在本實用新型的另一個實施例中，所述感溫變色層包含有一種感溫變色材料，所述感溫變色層在感測的溫度達到設定值時進行變色。

在該實施例中，感溫變色層也可以僅包含一種感溫變色材料，當感測的溫度達到設定值時進行變色。該設定值可以設置為人體能夠接受的溫度極限值。

根據本實用新型的一個實施例，所述感溫變色層在變色時呈現出預定的圖案。比如，該圖案可以設置為警示圖案、花紋等，也可以設置為某些預定的標識。

本實用新型的附加方面和優點將在下面的描述中部分給出，部分將從下面的描述中變得明顯，或通過本實用新型的實踐了解到。

附圖說明

本實用新型的上述和/或附加的方面和優點從結合下面附圖對實施例的描述中將變得明顯和容易理解，其中：

圖1示出了根據本實用新型的第一個實施例的家用器具的結構示意圖；

圖2示出了根據本實用新型的第二個實施例的家用器具的結構示意圖。

具體實施方式

為了能夠更清楚地理解本實用新型的上述目的、特征和優點，下面結合附圖和具體實施方式對本實用新型進行進一步的詳細描述。需要說明的是，在不沖突的情況下，本申請的實施例及實施例中的特征可以相互組合。

在下面的描述中闡述了很多具體細節以便于充分理解本實用新型，但是，本實用新型還可以采用其他不同于在此描述的其他方式來實施，因此，本實用新型的保護范圍并不受下面公開的具體實施例的限制。

如圖1所示，根據本實用新型的第一個實施例的家用器具，包括：器具本體1和保護層3。其中，器具本體1的表面設置有感溫變色層2，感溫變色層2用于感測器具本體1的溫度，并基于感測到的溫度進行變色；保護層3設置在感溫變色層2的表面。

其中，感溫變色層2可以噴涂在器具本體1的表面，或者感溫變色層2粘接在器具本體1的表面。

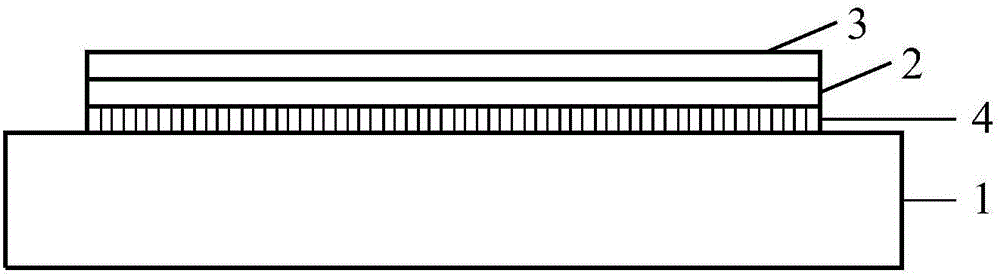

如圖2所示，根據本實用新型的第二個實施例的家用器具，包括：器具本體1和保護層3。其中，器具本體1的表面設置有附著傳溫層4，感溫變色層2設置在附著傳溫層4上，感溫變色層2用于感測器具本體1的溫度，并基于感測到的溫度進行變色；保護層3設置在感溫變色層2的表面。

其中，該實施例的設置方式尤其適用于感溫變色層2不能直接設置在器具本體1的表面的應用場景。其中，感溫變色層2可以噴涂在附著傳溫層4上，或者感溫變色層2粘接在附著傳溫層4上。

上述的感溫變色層2優選為可逆感溫變色層2。

在本實用新型的一個實施例中，感溫變色層2包含有多種感溫變色材料，感溫變色層2基于感測到的不同溫度，呈現不同的顏色。

在該實施例中，由于感溫變色層2基于感測到的不同溫度，呈現不同的顏色，因此可以通過呈現不同的顏色來指示不同的溫度，進而能夠確保用戶準確獲知器具本體1的溫度。

在本實用新型的另一個實施例中，感溫變色層2包含有一種感溫變色材料，感溫變色層2在感測的溫度達到設定值時進行變色。其中，達到設定值可以是溫度高于某一溫度值，或者是低于某一溫度值。

在該實施例中，感溫變色層2也可以僅包含一種感溫變色材料，當感測的溫度達到設定值時進行變色。該設定值可以設置為人體能夠接受的溫度極限值。

根據本實用新型的一個實施例，感溫變色層2在變色時呈現出預定的圖案。比如，該圖案可以設置為警示圖案、花紋等，也可以設置為某些預定的標識(比如品牌logo等)。

在上述實施例的技術方案中，通過在器具本體1上設置感溫變色層2，且感溫變色層2基于檢測到的器具本體1的溫度進行變色，使得感溫變色層2能夠通過顏色向用戶指示器具本體1的溫度，進而能夠有效避免用戶不清楚器具本體1的溫度而導致被燙傷或凍傷的問題。同時，由于本實用新型的技術方案僅需在器具本體1上設置感溫變色層2，因此結構簡單，易于設計和實現，并且也能夠有效控制產品的成本。此外，通過在感溫變色層2的表面設置保護層3，可以有效避免感溫變色層2被誤刮損壞的問題。

本實用新型的技術方案可以適用于多種家用器具，具體地：

1、家用器具可以是電磁爐，由于電磁爐在停止加熱之后，其微晶面板上會有余熱，因此可以在電磁爐的微晶面板上設置感溫變色層2(直接設置，或者先設置附著傳溫層4，再設置感溫變色層2)，以向用戶提示微晶面板的溫度，避免燙傷用戶。

2、家用電器可以是鍋具、熱水壺等產品，通過在鍋具、熱水壺等產品的外表面設置感溫變色層2(直接設置，或者先設置附著傳溫層4，再設置感溫變色層2)，可以向用戶提示鍋具、熱水壺等產品的溫度，避免燙傷用戶。

3、家用電器可以是水杯、碗等產品，通過在水杯、碗等產品的外表面設置感溫變色層2(直接設置，或者先設置附著傳溫層4，再設置感溫變色層2)，可以向用戶提示水杯、碗等產品的溫度，避免燙傷用戶。

以上結合附圖詳細說明了本實用新型的技術方案，本實用新型提出了一種新的家用器具，可以通過感溫變色層來向用戶指示器具本體的溫度，結構簡單，易于設計和實現，并且也能夠有效控制產品的生產成本。

以上所述僅為本實用新型的優選實施例而已，并不用于限制本實用新型，對于本領域的技術人員來說，本實用新型可以有各種更改和變化。凡在本實用新型的精神和原則之內，所作的任何修改、等同替換、改進等，均應包含在本實用新型的保護范圍之內。
