本實用新型涉及衛浴領域，具體是一種便用廁紙筒。

背景技術：

目前在衛生間中，為了便于人們使用廁紙，通常都會在馬桶附近裝上廁紙筒。但生活中，在拉動完廁紙時，有時廁紙的自由端會留在廁紙筒內，需要用手將廁紙的自由端挑出來，這就給人們的如廁造成極大的不便。此外，在現有技術中，用于安裝廁紙的結構極為不便于用戶裝卸，故當該用于安裝廁紙的結構需要更換時，用戶基本不能更換或更換極為不便。此為現有技術的不足之處。

技術實現要素：

本實用新型所要解決的技術問題是，針對現有技的不足，提供一種便用廁紙筒，用于避免因廁紙的一端留在廁紙筒內而需要用手把廁紙的活動端挑出來的現象的發生，可提高人們?nèi)鐜谋憷浴４送猓旧暾?qǐng)還便于廁紙筒中用于安裝廁紙的部件的更換，進而增加廁紙筒使用的靈活性與便利性。

為解決上述技術問題，本實用新型提供了一種便用廁紙筒，包括廁紙筒主體和安裝在所述廁紙筒主體內的轉軸，所述的廁紙筒主體包括殼體以及豎直設置在所述殼體內的隔板，該隔板將所述廁紙筒的內腔分割成并排分布的廁紙室和變速傳動室；所述廁紙室的底端設有出紙口；

所述的轉軸可轉動地穿過所述的隔板，所述轉軸的一端位于所述的廁紙室內，所述轉軸的另一端位于所述的變速傳動室內；

所述轉軸位于廁紙室內的部分上可拆卸地套設有一用于安裝廁紙的套筒，所述套筒位于所述出紙口的正上方；所述轉軸位于變速傳動室內的部分上安有一大齒輪，該大齒輪在所述的變速傳動室內與一小齒輪嚙合，該小齒輪安裝在一傳動桿上，該傳動桿可轉動地穿出至所述的殼體外，所述傳動桿位于殼體外的部分的端部安有一調節手柄。

所述套筒的兩端分別設有封板，兩封板上分別帶有安裝孔，兩安裝孔位置相對，兩安裝孔內分別帶有內螺紋，所述轉軸位于廁紙室內的部分上設有與上述兩安裝孔內的內螺紋配合使用的外螺紋。

所述的套筒內設有一導向筒，該導向筒與所述的兩安裝孔同軸分布，該導向筒與所述的轉軸位于廁紙室內的部分滑動配合。

所述廁紙室在遠離所述變速傳動室的一端設有端蓋，便于廁紙的更換。

所述端蓋的下端設有把手，便于端蓋的打開與關閉，進而便于廁紙的更換。

所述變速傳動室的上端設有一兩端開口的矩形盒體，便于放置一些隨手所帶的物品，也便于清理。

與現有技術相比，本實用新型的優點在于：

(1)本實用新型中轉軸、大齒輪、小齒輪、傳動桿以及調節手柄的使用，使得本實用新型在使用時，通過調節調節手柄，即可在傳動桿轉軸、小齒輪及大齒輪的依次傳動作用下，帶動套筒上的廁紙轉動，進而在廁紙的自由端留在廁紙筒內影響使用時，通過調節調節手柄，即可將廁紙的自由端轉出來，這可避免用手將廁紙的自由端挑出來的不便，較為實用；

(2)本實用新型在轉動調節手柄時，通過小齒輪帶動大齒輪轉動，進而帶動套筒上的廁紙轉動以轉出廁紙的自由端，這種傳動方式，在很大程度上能夠避免因轉動調節手柄的力度較大而轉出較多量的廁紙而引起浪費，較為實用；

(3)本實用新型能將用于安裝廁紙的套筒可拆卸地安裝在轉軸上，從而便于用于安裝廁紙的套筒的拆卸與更換，這可增加廁紙筒使用的靈活性與便利性。

由此可見，本實用新型與現有技術相比，具有實質性特點和進步，其實施的有益效果也是顯而易見的。

附圖說明

圖1為本實用新型的結構示意圖；

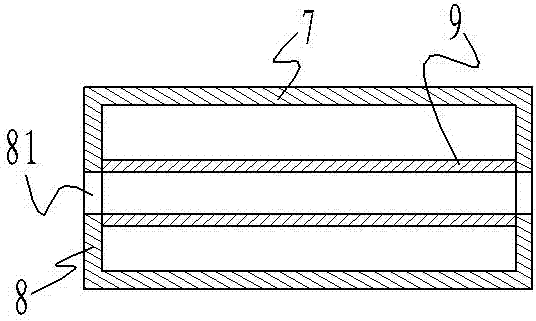

圖2為圖1中套筒的結構示意圖。

其中：1為殼體，2為端蓋，3為隔板，4為變速傳動室，5為廁紙室，6為轉軸，7為套筒，8為封板，81為安裝孔，9為導向筒，10為大齒輪，11為小齒輪，12為傳動桿，13為調節手柄，14為出紙口，15為把手，16為軸承，17為軸承座，18為軸承座，19為矩形盒體。

具體實施方式

為使本實用新型的技術方案和優點更加清楚，下面將結合附圖，對本實用新型的技術方案進行清楚、完整地描述。

如圖1和2所示的一種便用廁紙筒，包括廁紙筒主體和安裝在所述廁紙筒主體內的轉軸6，所述的廁紙筒主體包括殼體1以及豎直設置在所述殼體1內的隔板3，該隔板3將所述廁紙筒的內腔分割成并排分布的廁紙室5和變速傳動室4；所述廁紙室5的底端設有出紙口14；所述的轉軸6可轉動地穿過所述的隔板3，所述轉軸6的一端位于所述的廁紙室5內，所述轉軸6的另一端位于所述的變速傳動室4內；所述轉軸6位于廁紙室5內的部分上可拆卸地套設有一用于安裝廁紙的套筒7，所述套筒7位于所述出紙口14的正上方；所述轉軸6位于變速傳動室4內的部分上安有一大齒輪10，該大齒輪10在所述的變速傳動室4內與一小齒輪11嚙合，該小齒輪11安裝在一傳動桿12上，該傳動桿12可轉動地穿出至所述的殼體1外，所述傳動桿12位于殼體1外的部分的端部安有一調節手柄13。

使用時，轉動調節手柄13，調節手柄13的轉動帶動傳動桿12轉動，傳動桿12轉動帶動小齒輪11轉動，小齒輪11轉動帶動大齒輪10轉動，進而帶動轉軸6轉動，通過轉軸6的轉動帶動套筒7轉動，進而帶動廁紙轉動。故在廁紙的自由端留在廁紙筒內時，通過轉動調節手柄13，即可將廁紙的自由端轉出，不僅實用，還結構簡單、調節便利。

此外，上述在轉動調節手柄13時，通過小齒輪11帶動大齒輪10轉動，這在很大程度上降低了套筒7的轉速，從而可避免因當前轉動調節手柄13的力度較大而轉出較多量的廁紙而引起廁紙浪費，較為實用。

本實用新型將用于安裝廁紙的套筒7可拆卸地安裝在轉軸6上，這便于用于安裝廁紙的套筒7的拆卸與更換，這在一定程度上增加了廁紙筒使用的靈活性與便利性。

所述廁紙室5在遠離所述變速傳動室4的一端設有端蓋2，所述端蓋2的下端設有把手15，便于廁紙的更換。

所述套筒7的兩端分別設有封板8，兩封板8上分別帶有安裝孔81，兩安裝孔81位置相對，兩安裝孔81內分別帶有內螺紋，所述轉軸6位于廁紙室5內的部分上設有與上述兩安裝孔81內的內螺紋配合使用的外螺紋。套筒7的結構簡單，便于實現，且安裝方便。

所述的套筒7內設有一導向筒9，該導向筒9與所述的兩安裝孔81同軸分布，該導向筒9與所述的轉軸6位于廁紙室5內的部分滑動配合。導向筒9的使用，進一步增加了套筒7安裝的便利性。

所述變速傳動室4的上端設有一兩端開口的矩形盒體19。在用戶需攜帶其它小物品如廁時，可將其攜帶的小物品放在所述的矩形盒體19內。矩形盒體19的使用，不僅便于小物品的放置，還能在一定程度上避免將所述的小物品碰掉，較為實用。

綜上，本實用新型避免了因廁紙的一端留在廁紙筒內而需要用手把廁紙的活動端挑出來的現象的發生，從而提高了人們?nèi)鐜谋憷浴４送猓緦?shí)用新型還便于廁紙筒中用于安裝廁紙的部件的更換，進而增加廁紙筒使用的靈活性與便利性。此外，本實用新型結構簡單、便于實現，較為實用。

以上實施方式僅用以說明本實用新型的技術方案，而非對其限制；盡管參照前述實施方式對本實用新型進行了詳細的說明，本領域的普通技術人員應當理解：其依然可以對前述各實施方式所記載的技術方案進行修改，或者對其中部分技術特征進行等同替換；而這些修改或者替換，并不使相應技術方案的本質脫離本實用新型各實施方式技術方案的范圍。
