本實用新型涉及一種實木家具，更具體的說是一種新型木制抽屜結構。

背景技術：

市場上的實木家具，很多都包含有抽屜，而一般的抽屜都是可以從抽屜槽里整個拉出來，這就會致使在傾斜時，抽屜很容易掉下來，導致摔壞或砸到人，或需要提前取下來，這給家具的搬動帶來了諸多不便。

本實用新型就是基于這種情況作出的。

技術實現要素：

本實用新型目的是克服了現有技術的不足，提供一種結構簡單、能鎖定在抽屜槽中的新型木制抽屜結構。

本實用新型是通過以下技術方案實現的：

一種新型木制抽屜結構，其特征在于：包括抽屜槽和裝在其內的抽屜，所述抽屜左右兩側設有內凹的滑槽，所述抽屜槽左右兩側設有凸出的能與滑槽配合的滑軌，所述抽屜槽頂部設有可拆卸的并伸入抽屜內而防止抽屜掉出的擋桿。

如上所述的一種新型木制抽屜結構，其特征在于：所述擋桿一端設有螺桿，所述抽屜槽頂部設有固定孔，所述固定孔中設有與螺桿螺紋連接的鉚螺母。

如上所述的一種新型木制抽屜結構，其特征在于：所述擋桿伸入抽屜內的深度H介于0.5cm到2cm之間。

如上所述的一種新型木制抽屜結構，其特征在于：所述擋桿有兩個以上并與抽屜的背板平行并排設置。

如上所述的一種新型木制抽屜結構，其特征在于：所述擋桿設在靠近抽屜槽的出口處。

如上所述的一種新型木制抽屜結構，其特征在于：所述滑槽的橫截面為圓弧形，所述滑軌的橫截面為與滑槽相對應的圓弧形。

如上所述的一種新型木制抽屜結構，其特征在于：所述滑軌入口端設有導向的倒角。

與現有技術相比，本實用新型有如下優點：

1、本實用新型中抽屜左右兩側設有內凹的滑槽，抽屜槽左右兩側設有凸出的能與滑槽配合的滑軌，滑軌可以相對滑槽滑動，使得抽屜在抽屜槽中可以更加平穩的滑動；抽屜槽頂部設有可拆卸的并伸入抽屜內而防止抽屜掉出的擋桿，往外拉出抽屜時，當拉出一大截后直至抽屜上的背板觸碰到擋桿而被擋桿阻擋，這時抽屜再也拉不出來，可以防止抽屜掉出來；擋桿是可拆卸的，在需要的時候可以將擋桿拆卸下來將整個抽屜拉出來，不需要的時候再把擋桿安裝回去，防止抽屜掉出來，結構簡單，使用方便。

2、本實用新型中通過螺桿與鉚螺母實現擋桿的可隨意拆卸及安裝，操作起來更加簡便容易。

【附圖說明】

圖1是本實用新型的爆炸視圖；

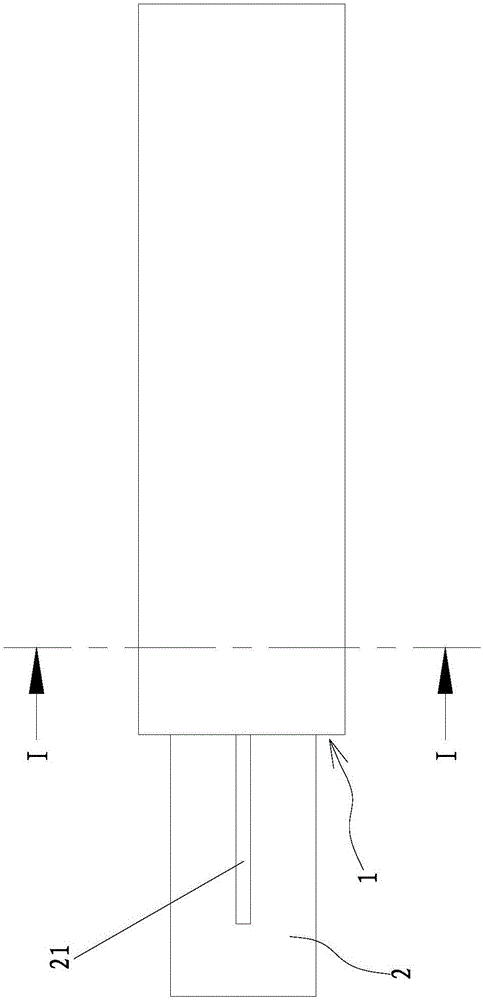

圖2是本實用新型的側面視圖；

圖3是圖2中沿I-I方向的剖切視圖；

圖4是圖3中的局部放大視圖A；

圖5是本實用新型的俯視圖；

圖6是圖5中的沿II-II方向的剖切視圖。

【具體實施方式】

下面結合附圖對本實用新型作進一步描述：

如圖1至圖6所示的一種新型木制抽屜結構，包括抽屜槽1和裝在其內的抽屜2，所述抽屜2左右兩側設有內凹的滑槽21，所述抽屜槽1左右兩側設有凸出的能與滑槽21配合的滑軌11，所述滑軌11可以相對滑槽21滑動，使得抽屜2在抽屜槽1中可以更加平穩的滑動；所述抽屜槽1頂部設有可拆卸的并伸入抽屜2內而防止抽屜2掉出的擋桿3，往外拉出抽屜2時，當拉出一大截后直至抽屜2上的背板22觸碰到擋桿3而被擋桿3阻擋，這時抽屜2再也拉不出來；擋桿3是可拆卸的，在需要的時候可以將擋桿3拆卸下來將整個抽屜2拉出來，不需要的時候再把擋桿3安裝回去，防止抽屜2掉出來，結構簡單，使用方便。

所述擋桿3一端設有螺桿31，所述抽屜槽1頂部設有固定孔12，所述固定孔12中設有與螺桿31螺紋連接的鉚螺母4，通過螺桿31與鉚螺母4實現擋桿3的可隨意拆卸及安裝，操作起來更加簡便容易。

所述擋桿3伸入抽屜2內的深度H介于0.5cm到2cm之間，當深度H小于0.5cm時，由于深度H太淺，在傾斜且大力抽拉時有將抽屜2拉出的風險；當深度H大于2cm時，由于擋桿3是伸入抽屜2內的，所以擋桿3又會影響到抽屜2的使用空間，給使用帶來不便。

所述擋桿3有兩個以上并與抽屜2的背板22平行并排設置。

所述擋桿3設在靠近抽屜槽1的出口處。

所述滑槽21的橫截面為圓弧形，所述滑軌11的橫截面為與滑槽21相對應的圓弧形。

所述滑軌11入口端設有導向的倒角111。
