本實用新型涉及一種去皮器的改進發明，尤其涉及一種菠蘿去皮器的改進發明。

背景技術：

菠蘿又稱鳳梨，為著名熱帶水果之一，其可食部分主要由肉質增大之花序軸、螺旋狀排列于外周的花組成，花通常不結實，宿存的花被裂片圍成一空腔，腔內藏有萎縮的雄蕊和花柱。由于其外表為帶刺的菱形厚果皮，普通水果刀無法輕易去除，目前常常采用的方法是，利用水果刀先整體削去外表皮，之后再逐個挖掉菠蘿的眼刺，明顯這種方法在快速的削皮過程中無法保證削皮質量，且費時費力，效率低下。由此，市場上出現很多專用切削菠蘿的刀具，但是普遍存在不易操作，刀具易滯留在果肉內部的問題，且切削后滯留很多果肉，造成浪費。

技術實現要素：

本實用新型所要解決的技術問題是克服現有技術的不足，提供一種結構合理、使用方便、切割干凈的菠蘿去皮器。

為了解決上述技術問題，本實用新型是采用如下技術方案來實現的：該種菠蘿去皮器，包括有手柄和刀座，所述手柄與刀座相連，其特征在于：所述刀座為倒T型，倒T型刀座的立柱上端右側設置手柄，倒T型刀座的橫梁左側設有同心設置的半圓弧內刀與半圓弧外刀，所述半圓弧外刀對應菠蘿皮內側，半圓弧內刀對應菠蘿芯外側；所述倒T型刀座的橫梁左側還設有相匹配的刀套。

所述手柄上設有等間隔排列的槽孔，槽孔所在的手柄徑向凹陷，相連槽孔之間設有凸臺，所述手柄外套設有鋼套，相應的手柄后端設有限位蓋帽。

本實用新型的有益效果是改進后的菠蘿去皮器，采用半圓弧外刀與半圓弧內刀相互作用，剔除菠蘿的外皮與內芯，操作簡單，方便快捷，且削切干凈，安全衛生。

附圖說明

下面結合附圖對本實用新型的具體實施方式作進一步詳細說明。

圖1為本實用新型的結構示意圖。

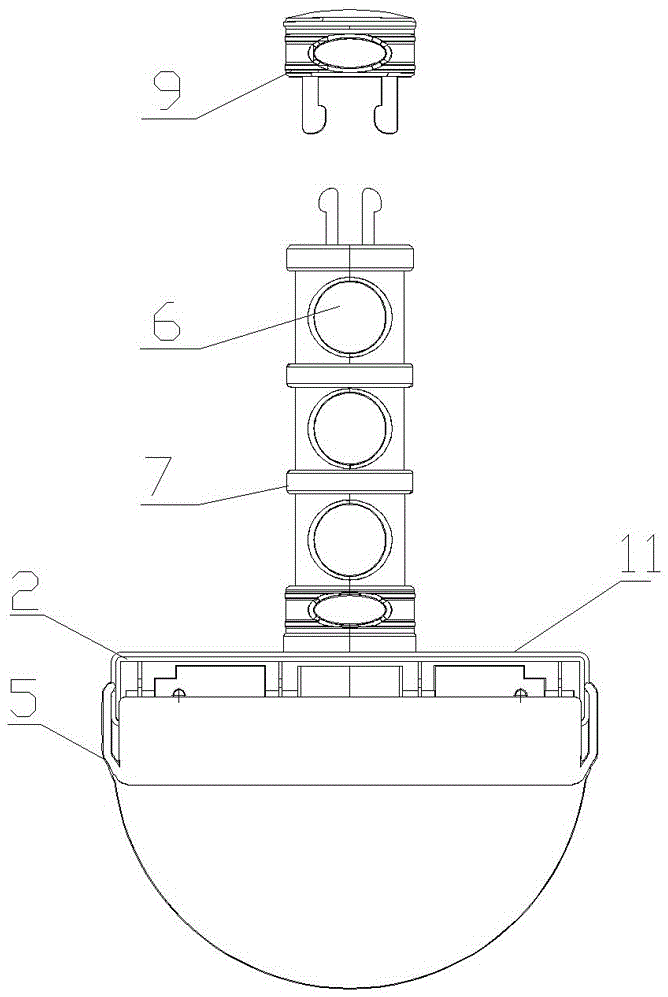

圖2為本實用新型去掉鋼套后的裝配示意圖。

圖3為本實用新型圖2的側視圖。

具體實施方式

附圖表示了本實用新型的結構，下面再結合附圖進一步說明其有關細節。該菠蘿去皮器，包括有手柄1和刀座2，所述手柄1與刀座2相連，所述刀座2為倒T型，倒T型刀座2的立柱10上端右側設置手柄1，倒T型刀座2的橫梁11左側設有同心設置的半圓弧內刀3與半圓弧外刀4，刀口均朝下設置，所述半圓弧外刀4對應菠蘿皮內側，半圓弧內刀3對應菠蘿芯外側；所述倒T型刀座2的橫梁左側還設有相匹配的刀套5，刀套5兩端與橫梁兩端卡接配合，刀套5的設置便于存放去皮器，同時保護刀口不會受到損傷，防止刀片在不使用的時候傷到人。

所述手柄1上設有等間隔排列的槽孔6，槽孔6所在的手柄1徑向凹陷，相連槽孔6之間設有凸臺7，用于增加手柄1的強度和韌性，且節省材料，減輕重量，所述手柄1外套設有鋼套8，相應的手柄1后端設有限位蓋帽9，限位蓋帽9與手柄1后端采用卡接連接，用于限制鋼套8。

本實用新型中，手柄1設置在倒T型刀座2的立柱上端，保證了手柄1下端至刀座2下端之間的空間可容納單手握住手柄1，當握住手柄1進行切割時，可以一切到底，手不會觸碰砧板。

本實用新型工作時，將菠蘿用切刀削頂，對半切開后，分別放置于砧板上，然后將半圓弧外刀對應菠蘿皮內側，半圓弧內刀對應菠蘿芯外側，由上至下切下，進行去皮去芯。當菠蘿尺寸不同時，可以移動去皮器，調整切入點，盡量多的切出果肉。

綜上所述，以上僅為本實用新型的較佳實施例而已，并非用于限定本實用新型的保護范圍。凡在本實用新型的精神和原則之內，所作的任何修改、等同替換、改進等，均應包含在本實用新型的保護范圍之內。
